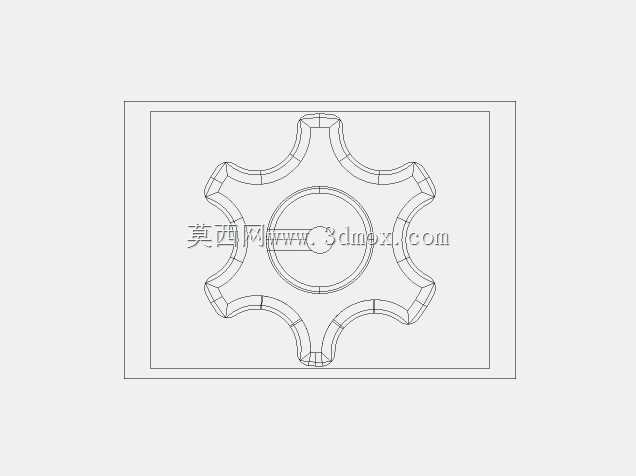

星形外轮廓螺栓锁紧紧固器结构设计

这类带星形外轮廓的螺栓锁紧紧固器，常应用在需要频繁拆装、同时对防松有明确要求的设备连接场景中，比如小型农用机械的覆盖件固定、输送线侧边护板的安装、工装夹具的快速锁紧工位，相比普通六角螺母或者平垫圈组合，它的多瓣式外轮廓能提供更多的手动施力点位，在没有配套扳手的临时拆装场景下，操作人员可以直接用手拧动完成初步锁紧，也能配合勾型扳手实现更大扭矩的最终紧固。从结构设计逻辑来看，中间的通孔尺寸完全适配对应规格螺栓的杆径，通孔与外轮廓之间设置了环形的加强筋带，避免锁紧过程中瓣状结构受力发生形变，六个均匀分布的弧形凸瓣，每个凸瓣的边缘都做了圆弧过渡处理，既不会在手动操作时划伤操作人员，也能保证各个方向的施力力矩均匀，不会出现偏载导致的螺栓杆受剪问题。在安装边界的考量上，这类紧固器的轴向厚度比同规格的普通六角螺母薄三分之一左右，适合安装空间轴向尺寸受限的工位，径向尺寸比普通六角螺母的对边尺寸大15%，不需要在安装位置预留太深的扳手沉孔，只需要留出对应径向尺寸的平面安装位即可，哪怕是安装面存在轻微的不平整，环形的接触面也能比普通垫圈提供更均匀的压合应力，不会因为局部压强过大压坏铝合金、工程塑料这类质地偏软的被连接件表面。实际使用过程中，这类紧固器通常和螺栓、防松弹垫配合使用，星形外瓣的根部做了应力卸荷槽设计，反复拆装过程中不会出现应力集中导致的瓣根断裂问题，每个凸瓣的弧形面都做了等半径设计，适配通用的勾型扳手卡口，不需要定制专用的拆装工具，在设备运维现场的通用性更强。针对户外使用的场景，这类结构的紧固器因为没有尖锐的棱角，不容易积留雨水和灰尘，配合表面镀锌处理的话，防锈能力比普通六角紧固件更好，不会因为棱角处的涂层磨损提前出现锈蚀卡死的问题。在做三维建模的时候，这类零件的建模重点在于六个凸瓣的均匀阵列，以及凸瓣与中间环形基体的过渡曲面处理，要保证每个凸瓣的形位公差一致，避免安装后出现偏心导致的锁紧力不均，同时中间通孔的公差要按照基孔制的间隙配合设置，保证螺栓杆可以顺利穿过，不会出现卡滞问题。
