金属线材弯折式双踏板支撑轮结构

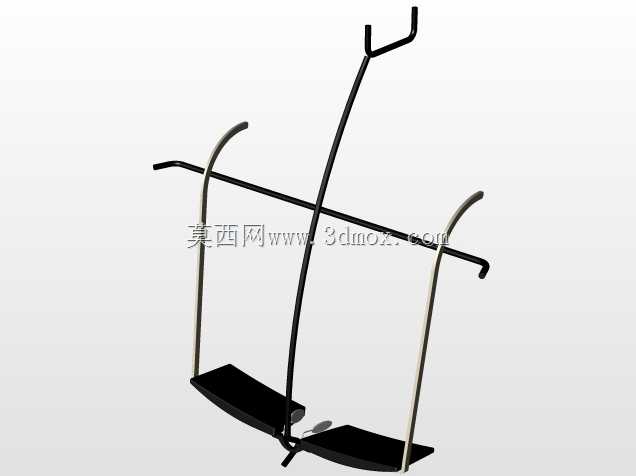

这类支撑轮结构常被用在小型移动机具、轻型仓储周转架、便携作业台的底部支撑场景，替代传统一体式脚轮的部分使用场景，尤其适配对安装空间高度有严格限制、需要兼顾支撑稳定性与小范围移动需求的工位器具。从结构设计来看，主体采用金属线材一体弯折成型，没有额外的焊接拼接点位，整体生产工序更短，弯折成型的线材同时承担了轮架支撑、踏板连接、安装挂接的多重功能，省去了传统脚轮的轮架铆接、轴承装配等复杂工序，适合批量轻量化生产。两侧向上延伸的弯折杆既是轮架的侧向支撑结构，顶端的弯钩造型可直接挂接在设备底部的预留挂孔内，不需要额外配置安装固定板，安装时只需将弯钩卡入对应安装位即可完成固定，拆卸也十分便捷，适配需要快速拆装轮组的周转类设备。底部的两个弧形踏板采用冲压成型的金属板材，与弯折线材的底部横杆固定连接，踏板表面做了防滑弧度处理，作业人员需要固定设备位置时，只需用脚踩下对应踏板，踏板接触地面后即可通过摩擦力锁止轮组的移动，不需要额外配置刹车结构，简化了整体结构的同时降低了故障概率。设计时充分考虑了安装边界的适配性，整体轮组的垂直高度控制在较低区间，不会过多抬升设备的整体重心，侧向的支撑线材向外张开一定角度，扩大了底部的支撑跨度，即便设备承载一定重量移动时，也不会出现侧倾晃动感。轮组的行走部分没有采用传统的硬质滚轮，而是依靠底部弧形踏板与地面的小范围滑动实现短距离移位，更适合在平整的车间环氧地坪、仓库硬化地面使用，避免了传统滚轮容易卡入地面缝隙、缠绕杂物的问题，日常维护只需要检查线材弯折处的疲劳强度即可，没有需要定期润滑的转动节点，长期使用的维护成本极低。在实际选型适配时，需要注意设备底部的挂接孔间距要与轮组顶端弯钩的间距匹配，挂接孔的深度要满足弯钩的挂接强度要求，避免承重后出现脱钩情况，同时要根据设备的整体重量选择对应线径的金属线材，保证长期承重下不会出现弯折变形。
