三引脚旋转式档位选择开关三维建模

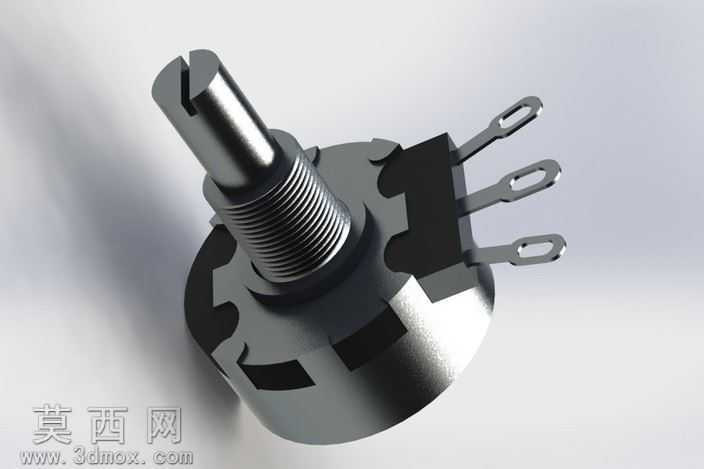

本模型为三引脚旋转式档位选择开关，采用SolidWorks进行全参数化三维建模，完整还原了该类电子开关的全部结构细节。建模过程中首先以旋转凸台命令构建开关的金属转轴部分，精准还原转轴顶端一字槽、中部螺纹安装段、底部限位卡台的结构特征，螺纹部分采用装饰螺纹线结合实体扫描的方式制作，既保证了视觉真实度又控制了模型整体面数。开关主体基座部分采用拉伸凸台搭配圆周阵列命令，还原基座外圈的定位卡槽与防滑缺口结构，三个引脚部分以钣金模块的基体法兰、边线法兰命令制作，精准还原引脚的安装孔位与弯折角度，保证引脚与基座的装配位置完全符合实物尺寸比例。材质设置上，金属转轴与引脚部分赋予抛光不锈钢材质，调整金属粗糙度与反射参数，呈现金属件特有的冷冽光泽与细微磨砂质感；基座部分赋予黑色阻燃工程塑料材质，添加细微的颗粒纹理与哑光反射效果，还原塑料外壳的真实触感。渲染阶段采用三点布光方案，主光源从侧上方45度角打亮开关主体，突出转轴的金属高光与基座的结构轮廓，辅光源补全暗部细节避免死黑，背景采用浅灰色渐变背景突出产品主体，添加柔和的地面阴影增强模型的空间立体感。模型结构上完整保留了开关的装配层级关系，转轴与基座之间设置了合理的旋转自由度限位，还原真实开关旋转切换档位时的行程范围，所有零件之间无干涉、无破面，可直接用于电器产品的装配验证、结构干涉检查，也可用于产品宣传渲染、教学演示等场景，模型同时导出了STEP通用格式，可兼容多数主流三维设计软件进行二次编辑修改。
