便携式燃气气瓶及配套焊炬三维设计

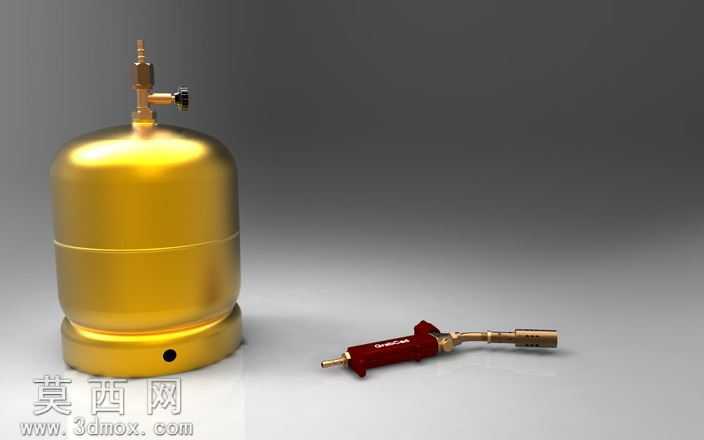

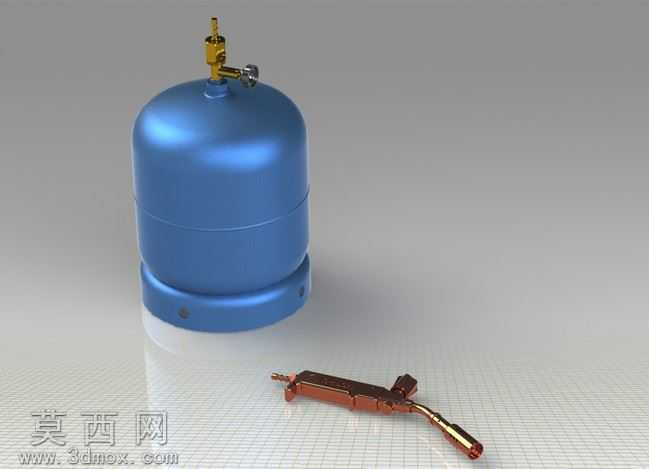

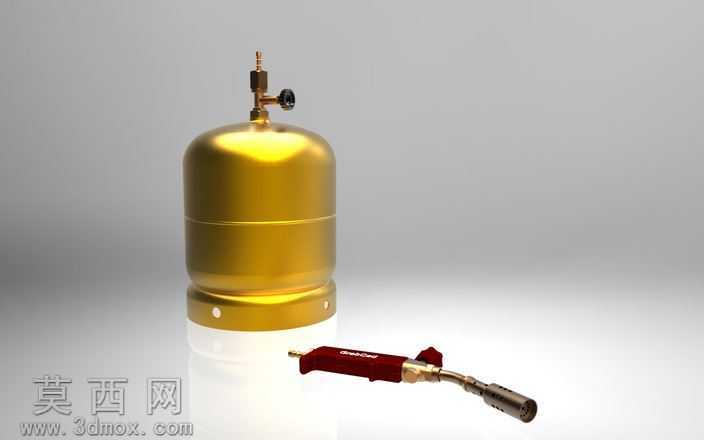

本作品为便携式燃气气瓶搭配配套手持焊炬的三维建模设计成果，建模过程依托专业三维软件完成全流程制作，首先从产品实际功能与结构逻辑出发梳理建模思路：针对气瓶主体，先通过旋转凸台命令构建瓶身的回转体基础轮廓，精准还原瓶身的圆弧过渡、底部加厚底座以及顶部的阀座安装结构，瓶身中部的环形加强筋通过环绕阵列的方式制作，底部预留的固定小孔通过拉伸切除完成，保证结构尺寸与实物比例一致。针对顶部的阀门组件，拆分出阀体、旋钮、接头等多个独立零件，分别通过拉伸、旋转、扫描等命令完成细节建模，还原阀门的调节旋钮、出气接口的螺纹结构与密封面细节，各零件间按照实际装配关系完成配合约束，保证阀门组件与瓶身阀座的装配精度。配套的手持焊炬部分，拆分出握把、燃气导管、喷火嘴、调节阀门等结构，握把部分通过曲面建模完成符合人体工学的弧度造型，表面的防滑纹理通过凹凸贴图与实体纹理结合的方式呈现，金属导管部分通过扫描命令完成弯管造型，喷火嘴的多孔结构通过阵列切除实现，还原焊炬的实际功能结构。材质与渲染环节，气瓶主体采用亮面金属黄铜材质，调整材质的反射率、粗糙度参数，模拟金属表面的抛光质感与环境反射效果，阀门组件同样采用金属材质，针对旋钮部分添加哑光塑料材质区分质感；焊炬握把采用哑光红色工程塑料材质，金属导管与喷火嘴采用哑光黄铜材质，区分不同部件的材质差异。场景搭建采用简洁的灰色渐变背景，添加柔和的三点布光，主光突出气瓶与焊炬的金属光泽，辅光弱化阴影死黑区域，轮廓光勾勒产品边缘提升立体感，最终渲染效果清晰呈现产品的结构细节与材质质感，完整还原便携式燃气焊接工具的外观与结构特征，可用于产品展示、结构参考等场景。
