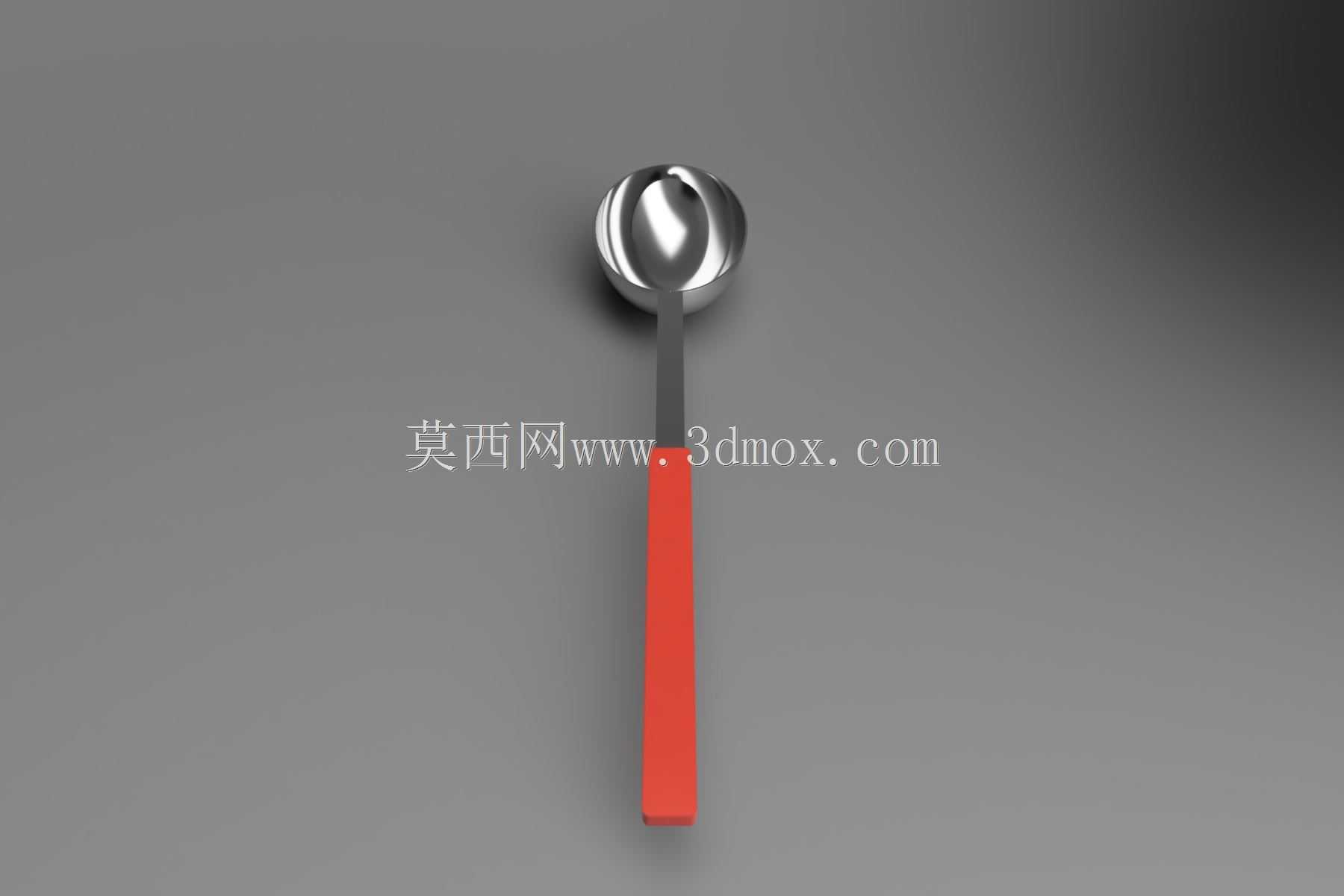

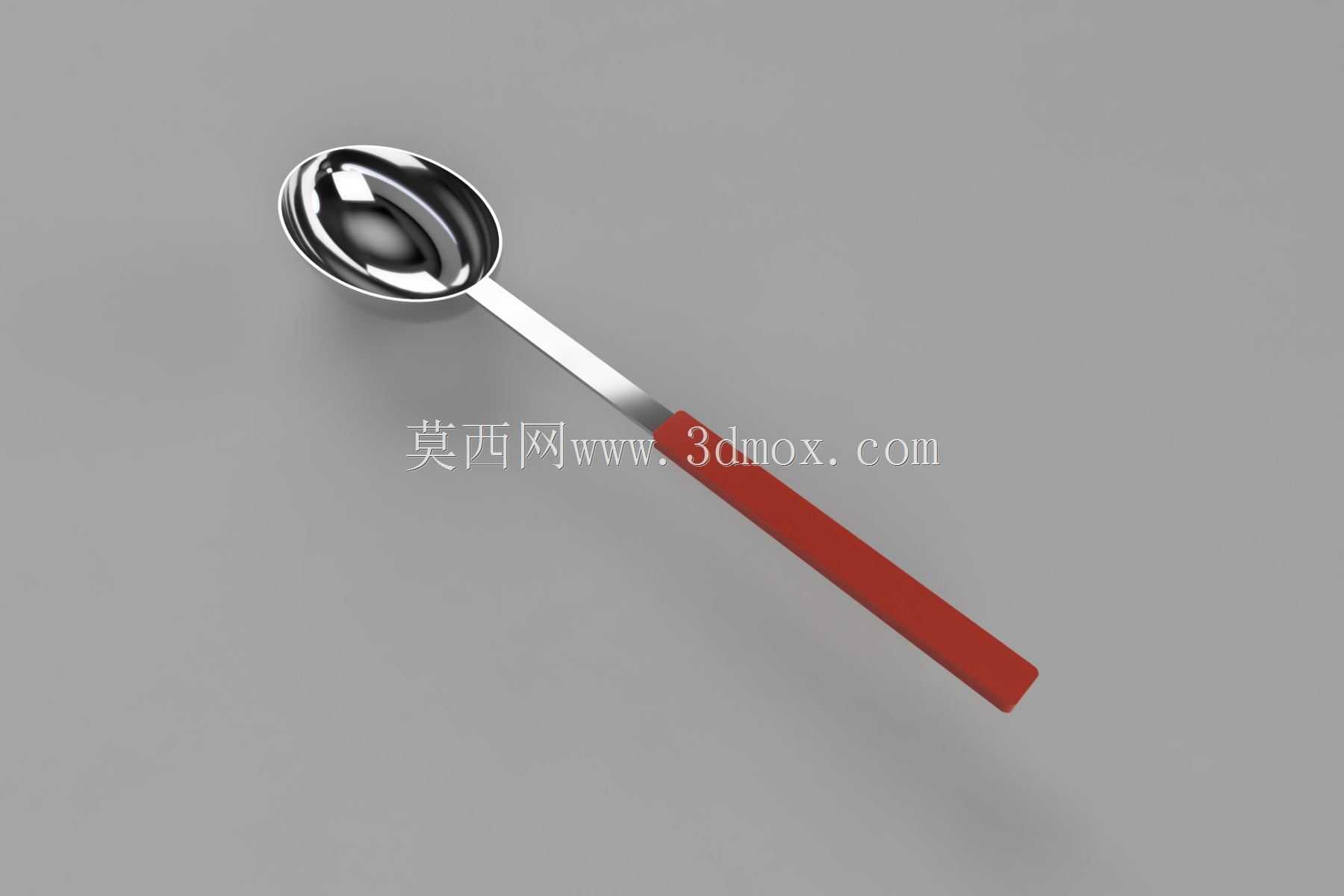

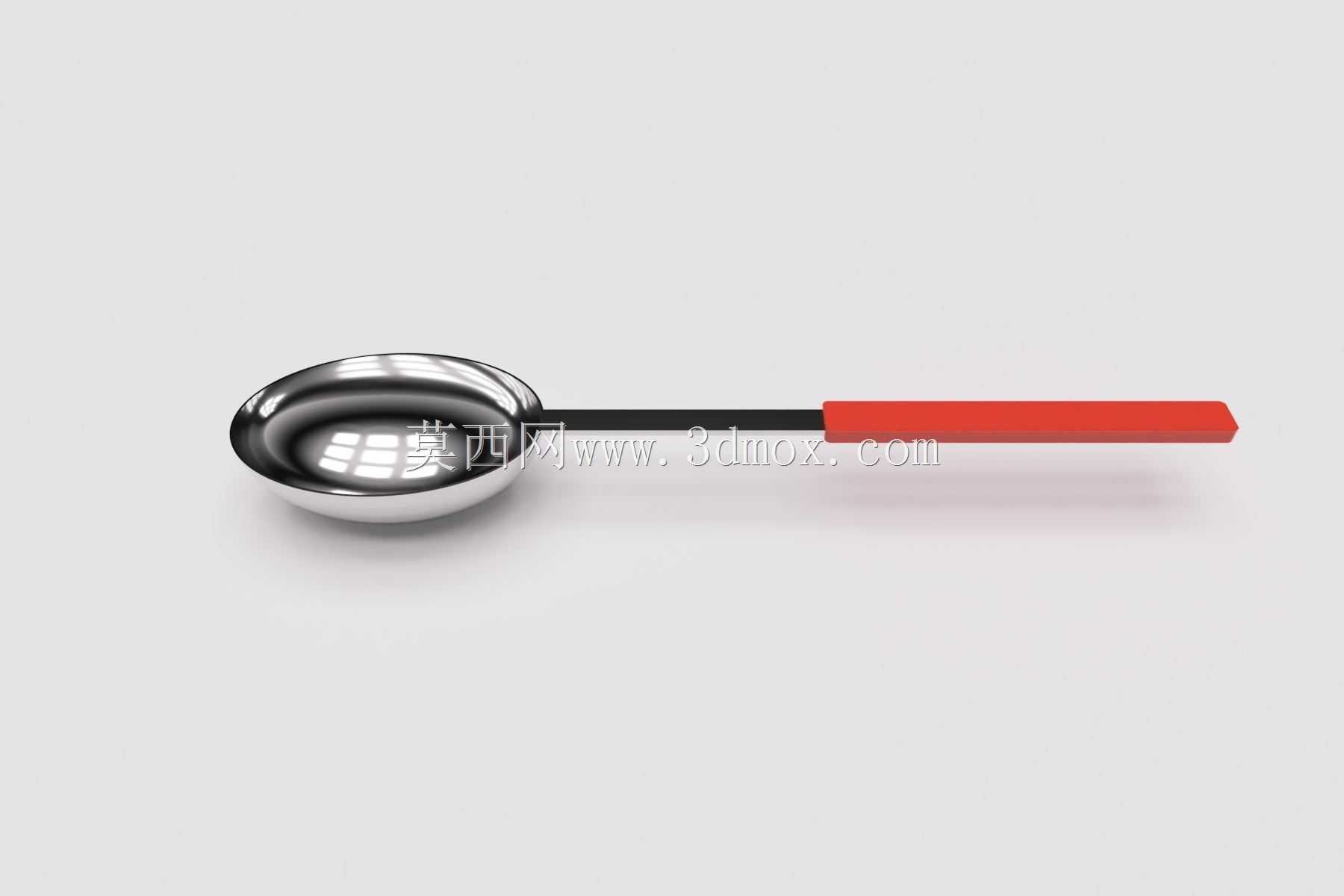

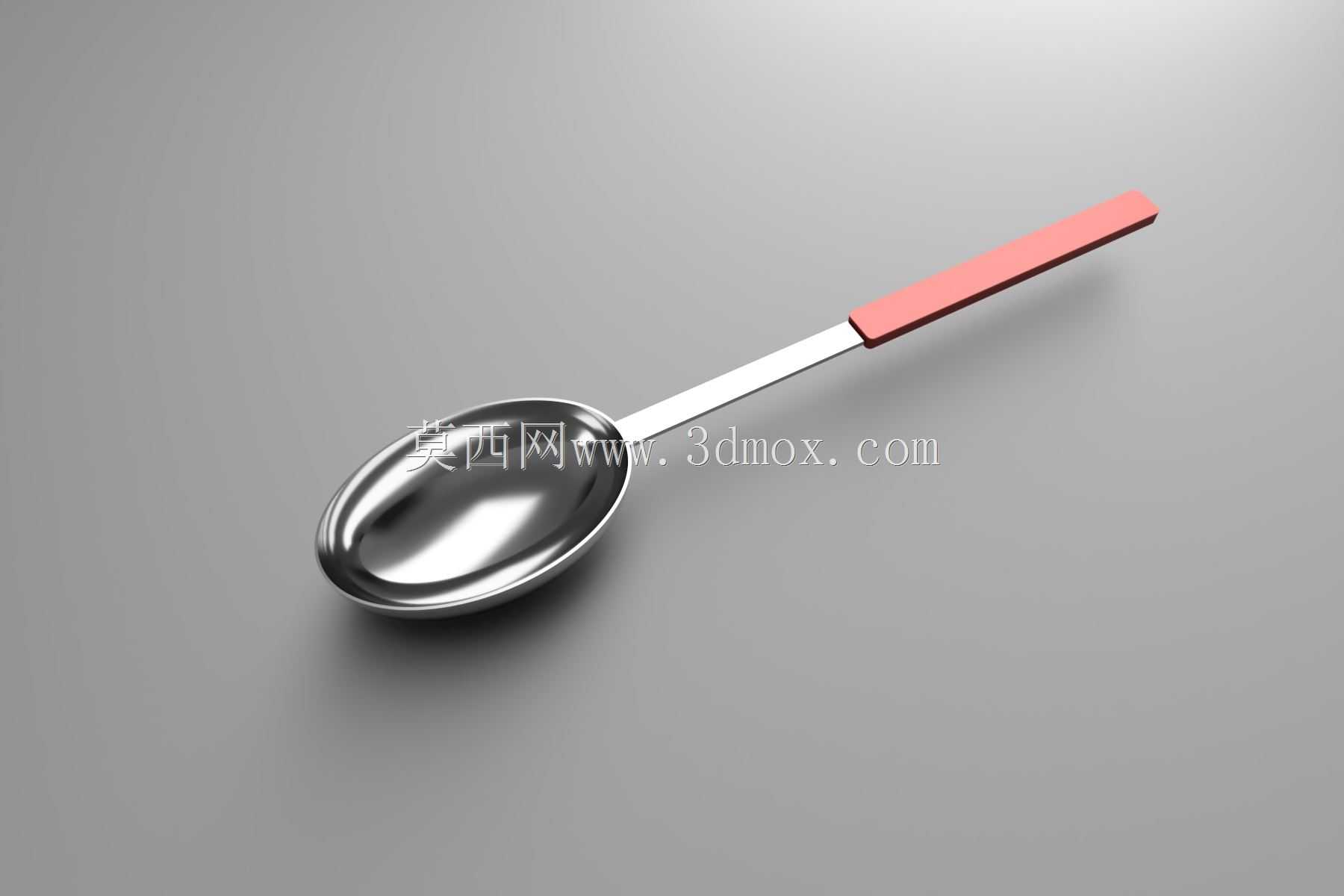

红柄不锈钢餐勺结构设计三维数模

这款餐勺的结构设计围绕餐饮场景的实际使用需求展开，首先从功能边界来看，勺头采用椭圆弧面成型，深度控制在12mm左右，既可以满足盛取流质汤品时的容量需求，避免舀取过程中汤汁洒落，也适配冰品、固态菜肴的盛取动作，勺头边缘做了0.8mm的圆角钝化处理，接触口唇时无尖锐剐蹭感，符合日用餐具的安全设计要求。手柄部分采用分段式结构，与勺头连接的杆部为不锈钢一体冲压延伸，直径6mm，保证握持时的结构刚性，盛取较重食材时不会出现杆部弯折变形的问题；末端握持段包裹红色防滑包覆层，截面做了微椭圆处理，贴合手指握持的自然弧度，湿手操作时也能提供足够的摩擦力，不会出现打滑脱手的情况，整勺总长度控制在190mm，适配家用碗盘、商用甜品容器的常规深度，不会出现勺身过短滑落容器内、过长放置不稳的问题。从设计思路上，这款勺具没有做多余的装饰性结构，所有曲面过渡都采用顺滑相切处理，一方面是降低冲压成型时的模具应力集中，减少生产过程中的废品率，另一方面光滑无死角的曲面也便于后续清洗，不会在缝隙处残留食物残渣，满足餐饮器具的卫生要求。勺头与手柄的连接位置做了渐宽过渡，避免应力集中导致的连接处断裂，经过反复的受力模拟，在勺头端部施加15N的垂直载荷时，整体变形量小于0.3mm，完全满足日常使用的强度要求。在实际应用场景中，这款餐勺既可以作为家庭日常用餐的汤勺使用，也可以放置在甜品店、冷饮店作为冰勺使用，包覆层的隔热属性也能避免盛取高温汤品时手柄导热烫手，盛取冰品时也不会因为低温导致手柄粘黏皮肤。建模过程中对所有曲面做了G2连续处理，还原不锈钢抛光后的镜面反光效果，包覆层的表面做了细微的磨砂质感区分，和金属部分形成明确的材质差异，结构上所有壁厚保持均匀，不锈钢部分壁厚统一为1.2mm，包覆层壁厚2mm，既控制了整体重量，整勺重量控制在35g左右，长时间握持不会产生疲累感，也保证了不同材质连接位置的贴合强度，不会出现包覆层脱落的问题。
