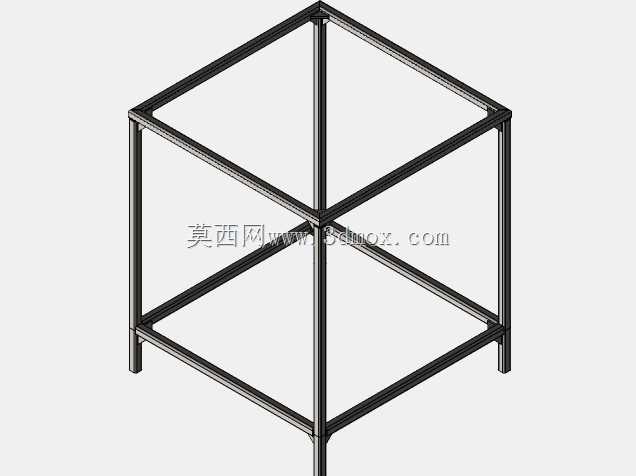

工业铝型材双层立方体支撑框架结构

该框架结构采用标准工业铝型材拼接成型，整体为双层立方体构型，在车间工位布局、小型设备承载、物料暂存场景中具备极强的适配性。日常生产场景里，这类框架常作为小型检测设备的承载基座、生产线旁的物料周转放置架，或是自动化单机的外围防护支撑骨架，依托铝型材本身的装配灵活性，可根据现场实际空间快速调整层间距与固定点位，无需复杂的焊接加工工序。从设计逻辑来看，整体采用对称式受力布局，竖向型材作为主要承重构件，上下两层的横向型材形成闭合矩形受力环，中部交叉的横向型材将单层框架分隔为四个独立受力区间，避免单层型材跨度偏大带来的中部挠度变形问题，所有型材连接节点均采用标准角件连接方式，既保证装配精度，也方便后期根据使用需求进行拆改调整。安装边界方面，框架底部的四根竖向型材端面为统一安装基准面，可直接配合脚杯或脚轮固定在地面或移动底盘上，底部型材与地面预留的安装间隙可容纳常规规格的调节脚杯，适配车间地面不平整的工况；上层框架的顶面为平面安装基准，可直接搭载台板、设备安装板等附属构件，型材侧面的T型槽可随时加装线槽、传感器安装支架、物料挂钩等附属配件，无需对框架主体进行二次打孔加工。实际使用中，这类框架的承载能力主要由所选铝型材的截面规格决定，当前构型下若采用4040标准型材，单层均匀承载可满足常规小型工业设备的放置需求，竖向型材的受力传递路径直接，所有竖向载荷均沿型材轴向传递，无额外的偏载力矩，长期使用不会出现节点松动或框架变形问题。框架的双层设计既提升了整体结构的抗扭刚度，也可实现分层承载，上层放置操作类设备或工装，下层可放置电源模块、控制元件或是备用物料，充分利用垂直方向的空间，减少车间平面位置的占用。在装配过程中，所有型材的拼接端面均采用精切处理，保证相邻型材的拼接面完全贴合，角件连接时的锁紧力矩统一，避免因装配应力不均导致的框架整体翘曲问题，装配完成后框架的各基准面平面度可满足常规工业设备的安装精度要求，无需额外进行校形处理。
