四合一歧管式排气连接管路结构设计

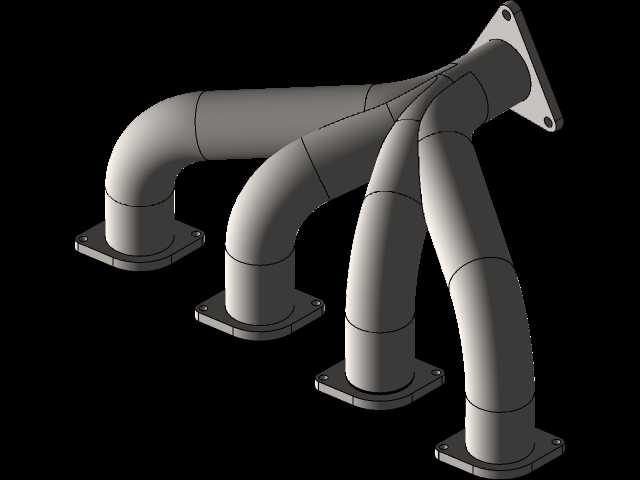

这类四合一歧管结构主要应用在多缸内燃动力的排气侧，核心作用是将四个独立气缸排出的高温废气有序汇集，统一输送至下游的三元催化、消声总成段，避免各缸排气产生干涉脉冲，直接影响动力输出的平顺性与排气背压表现。从结构设计逻辑来看，四个进气端采用等长弯管布局，每段管路的弯曲曲率、通径变化都经过匹配，保证各缸排出的废气到达汇流端的行程尽可能一致，减少排气脉冲之间的相互干扰，避免出现某一缸排气受阻导致的充气效率下降问题。每个进气接口都配置了带安装孔的方形法兰，法兰面预留了密封件安装的平面度公差要求，安装时通过螺栓穿过法兰孔与缸盖排气侧的对应接口紧固，密封面的平面精度直接决定了高温高压工况下是否会出现漏气问题，设计时法兰厚度需要满足螺栓预紧力下的刚度要求，避免长期受高温振动影响出现法兰翘曲变形。汇流端采用单出口法兰结构，同样通过螺栓连接下游排气总成，法兰的安装孔位与对接端的孔位完全匹配，保证装配时的同轴度要求，避免管路对接出现错位产生额外的应力。弯管段采用分段式的圆滑过渡设计，没有出现直角弯折的结构，尽可能降低废气在管路内流动的沿程阻力，管壁厚度的选取兼顾了耐高温腐蚀、结构强度与轻量化要求，既能够承受排气过程中的高温冲击与发动机传递的持续振动，也不会因为管壁过厚增加不必要的整机重量。安装边界上，四个进气法兰的孔位间距完全对应四缸机型缸盖排气侧的接口布局，管路的弯曲走向避开了发动机舱内的周边部件，预留了足够的热膨胀间隙，避免发动机工作时管路受热伸长与周边部件产生干涉，同时管路的固定点位置设计也考虑了振动解耦，减少排气振动向车身或者机架的传递。这类结构的设计难点在于平衡各缸的排气等长要求与舱内布置空间限制，在有限的空间内完成弯管走向的排布，同时保证管路的流通截面积满足全工况下的排气流量需求，不会因为通径不足导致排气背压过高，影响动力输出与燃油经济性。
