交叉折叠式木质晾晒支架结构设计

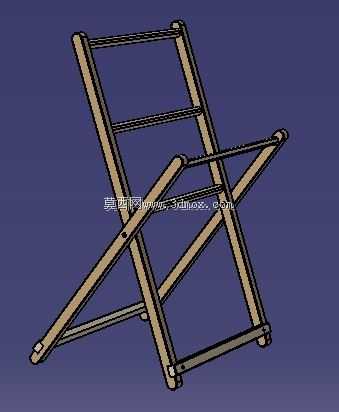

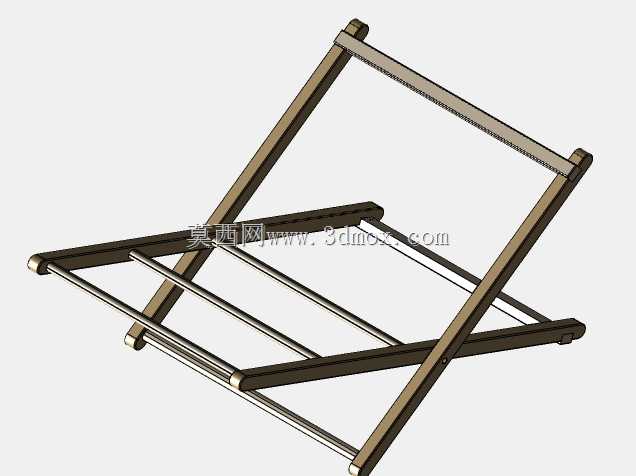

这款交叉铰接式的木质支架，在民用晾晒、临时置物场景里有着很广的适配空间，日常户外临时晾晒织物、民宿露台放置轻便杂物、甚至户外露营时作为临时置物承托都能胜任，整体依靠杆件交叉铰接的结构实现快速收展，不需要额外的紧固件辅助固定，展开后依靠杆件间的受力自锁形成稳定的支撑形态。从结构设计逻辑来看，整体采用等截面实木杆件作为主承力构件，两组交叉布置的侧架通过中部的铰接销轴连接，侧架上下端分别设置横向连接杆件，一方面拉开两侧架的间距形成稳定的支撑面，另一方面对侧架杆件形成约束，避免杆件受载后出现侧向偏摆。展开状态下，支架的支撑腿向外倾斜形成足够的支撑跨距，上部的承托面保持水平状态，承托面的横向杆件间距经过匹配，既不会因为间距过大导致放置的小件物品掉落，也不会因为杆件过密增加整体自重与材料消耗。收折状态下所有杆件可以绕铰接点转动收拢为扁平状，整体厚度仅为单根杆件的厚度尺寸，收纳时可以靠在墙面缝隙或者塞入家具底部的空隙，不会占用过多的储物空间。设计过程中重点考量了铰接点的受力匹配，中部铰接位置采用金属销轴配合木质杆件的预钻孔，避免杆件反复转动出现孔位磨损松旷，所有杆件的端部都做了圆角处理，避免展开或者收折过程中尖锐边角剐蹭使用者或者刮损接触的地面、织物表面。支撑腿的底端没有额外加装防滑脚垫，依靠木质杆件本身的摩擦系数在平整的水泥、瓷砖、木质地面都能保持足够的防滑阻力，不会出现受载后滑移的问题。上部的承托框架与侧架之间采用固定铰接连接，展开后承托框架会随侧架的展开自动卡到水平位置，不需要额外的锁止结构，收折时只需要将两侧支撑腿向内收拢，整个支架就可以同步完成折叠，操作过程没有多余步骤，单人单手就可以完成收展操作。从安装边界来看，展开状态下整体占地长度约为杆件长度的七成，宽度与上部承托面的横向连接杆长度一致，对放置地面的平整度要求不高，即使地面有轻微的不平整，依靠杆件铰接处的微小转动量也可以自适应贴合地面，不会出现支撑不稳晃动的问题。整体结构没有复杂的异形构件，所有杆件都是直杆下料，加工过程只需要完成定长切割、钻孔、表面打磨几道工序，加工门槛低，适合小批量手工制作或者规模化量产，杆件的选材可以根据使用场景替换，户外使用时可以选用防腐木或者碳化木材质提升耐候性，室内使用可以选用松木、榉木等轻质木材降低整体自重，方便日常挪动转移。
