金属条形带安装孔装饰支撑脚结构

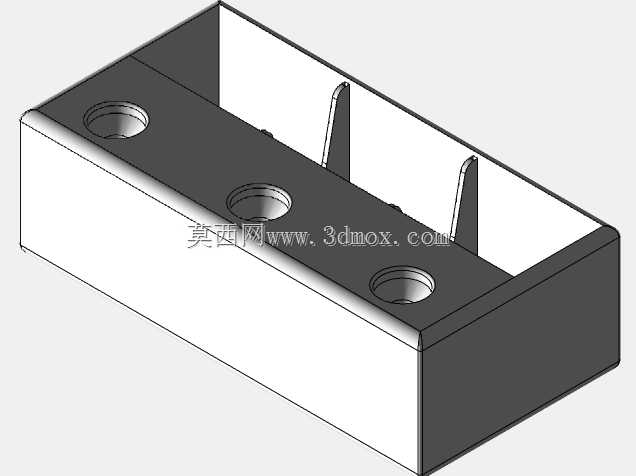

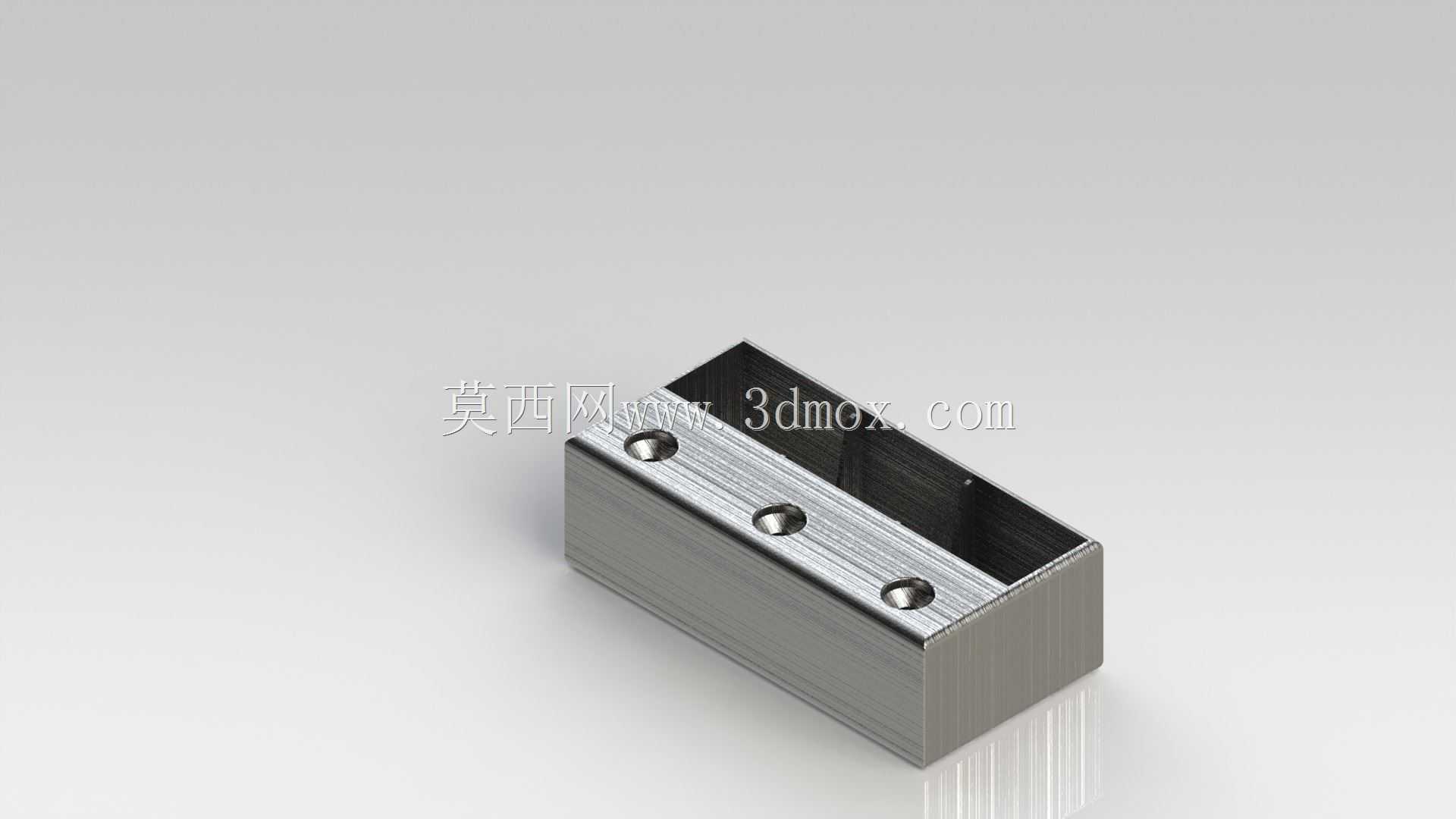

这款金属条形支撑装饰脚，常应用于小型柜体、桌面设备、工业操作台的底部支撑场景，也可配套在非标自动化设备的外罩护板、小型检测仪器的底脚位置，既承担底部承重支撑的功能，也能兼顾安装面的装饰遮盖作用，避免支撑结构外露影响整体外观一致性。从结构设计来看，整体采用槽型长方体构型，单侧立面均匀排布三个沉头安装孔，安装时可直接通过对应规格的螺丝从外侧穿入，将构件固定在需要支撑的设备或家具底板上，沉头孔的设计可以保证螺丝安装后端面与构件表面齐平，不会出现凸起刮蹭安装面、影响外观平整度的问题。槽型的内部空腔设计一方面可以降低构件整体重量，减少金属材料的用量，另一方面也能在安装时容纳底板边缘的凸起结构，让构件与安装面贴合更紧密，不会出现安装缝隙。构件的底部为平整铣削面，与地面或放置台面接触时可以保证足够的接触面积，避免局部压强过大造成台面压痕，同时平整的接触面也能减少支撑时的晃动量，提升整体放置的稳定性。在设计建模过程中，需要重点管控安装孔的孔位间距与沉头深度，孔位间距需要匹配常见的小型柜体底板安装孔位标准，保证互换性，沉头深度需要适配常用的十字盘头螺丝或内六角螺丝的头部尺寸，确保螺丝锁紧后头部完全沉入孔内。构件的外形尺寸需要匹配支撑高度需求，侧壁厚度需要根据额定承重载荷做校核，避免长期承重出现侧壁变形，槽口的内宽尺寸需要略大于配套安装的底板厚度，预留0.1到0.2mm的安装间隙，方便装配时快速对位，同时不会因为间隙过大出现安装后松动歪斜的问题。安装边界方面，需要注意构件安装后，外侧立面与设备侧边的齐平度，三个安装孔的中心需要保持在同一条直线上，与构件长度方向平行，避免安装时出现孔位偏斜导致螺丝无法正常锁紧。构件的棱边位置做了微小的倒角处理，既可以去除加工后的毛刺锐边，避免装配时划伤操作人员，也能让外观线条更流畅，兼顾装饰性需求。表面采用拉丝金属处理工艺，在工业设备配套场景中可以和金属质感的设备外罩形成视觉统一，在家具配套场景中也能适配现代简约的金属风装修风格。
