手动轨道式球类输送摆放作业装置

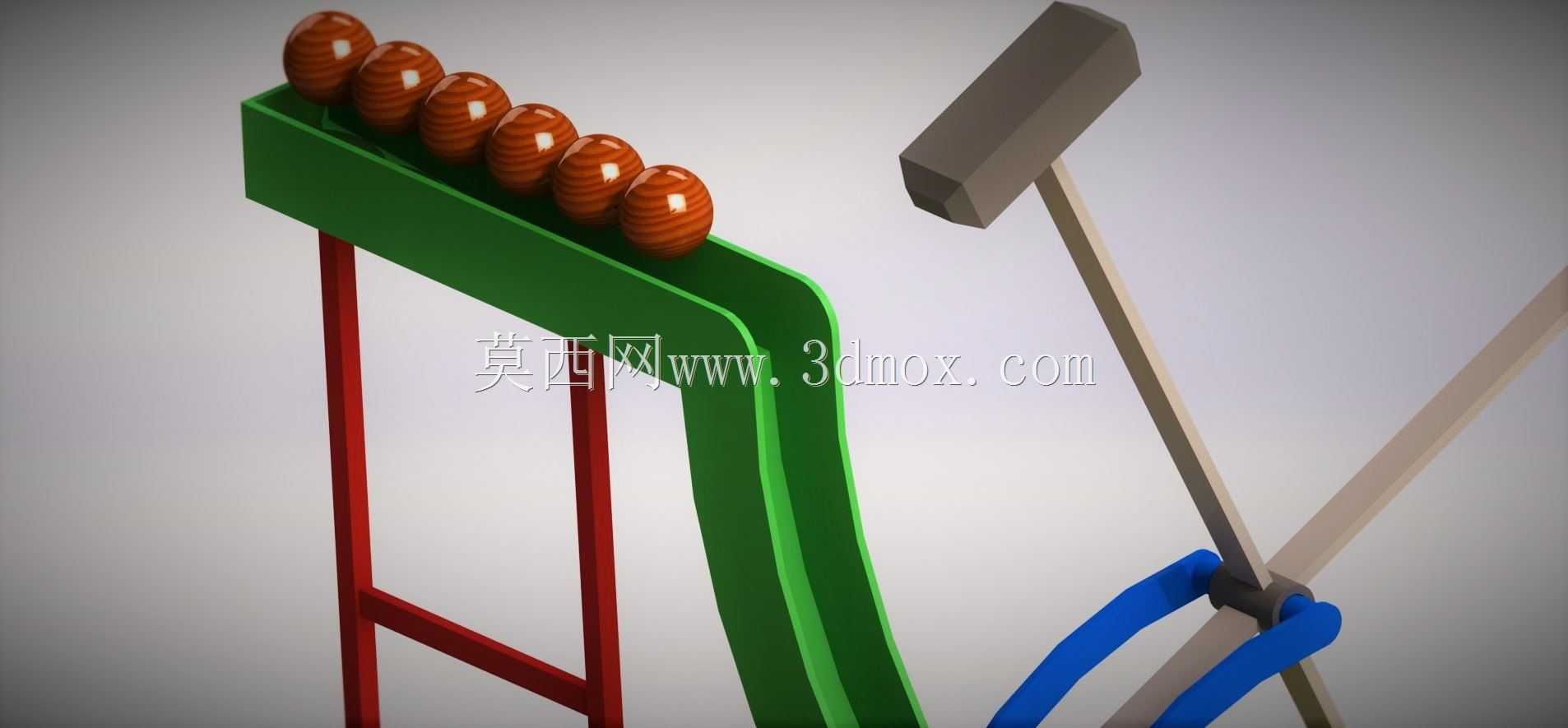

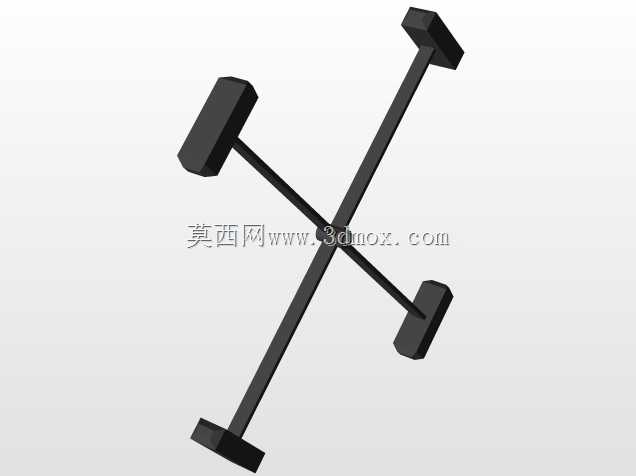

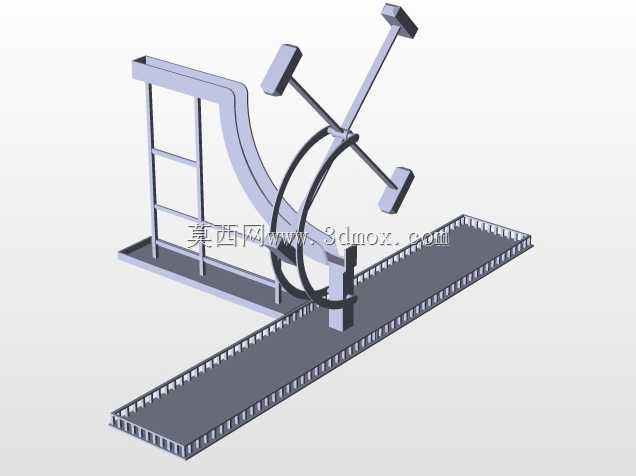

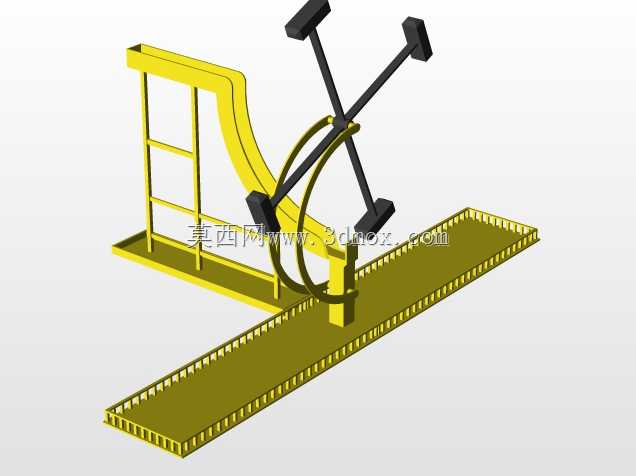

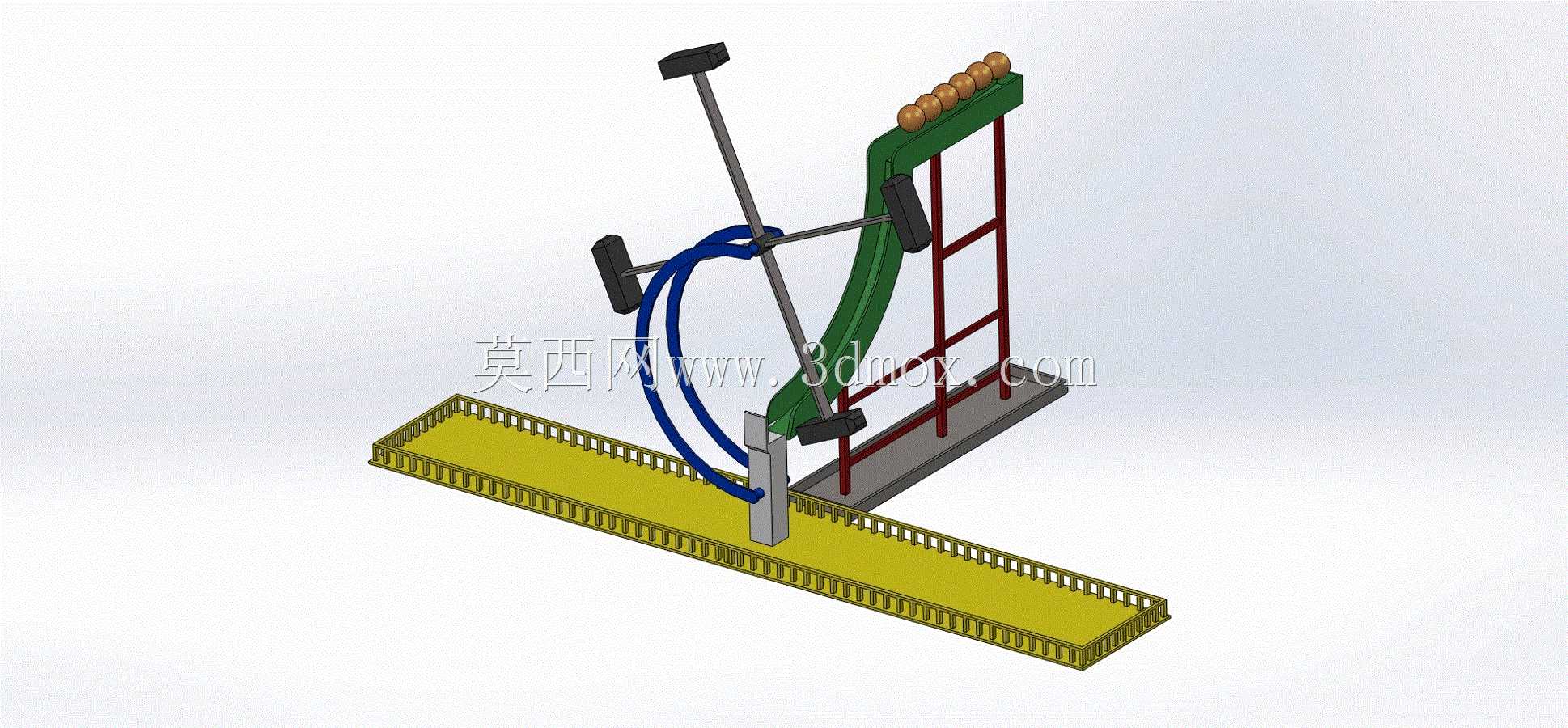

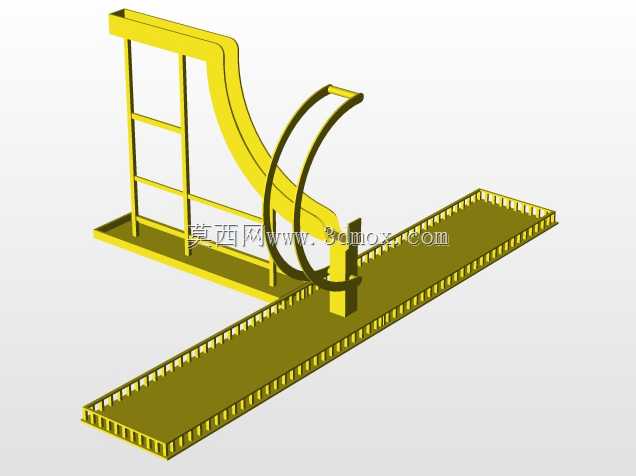

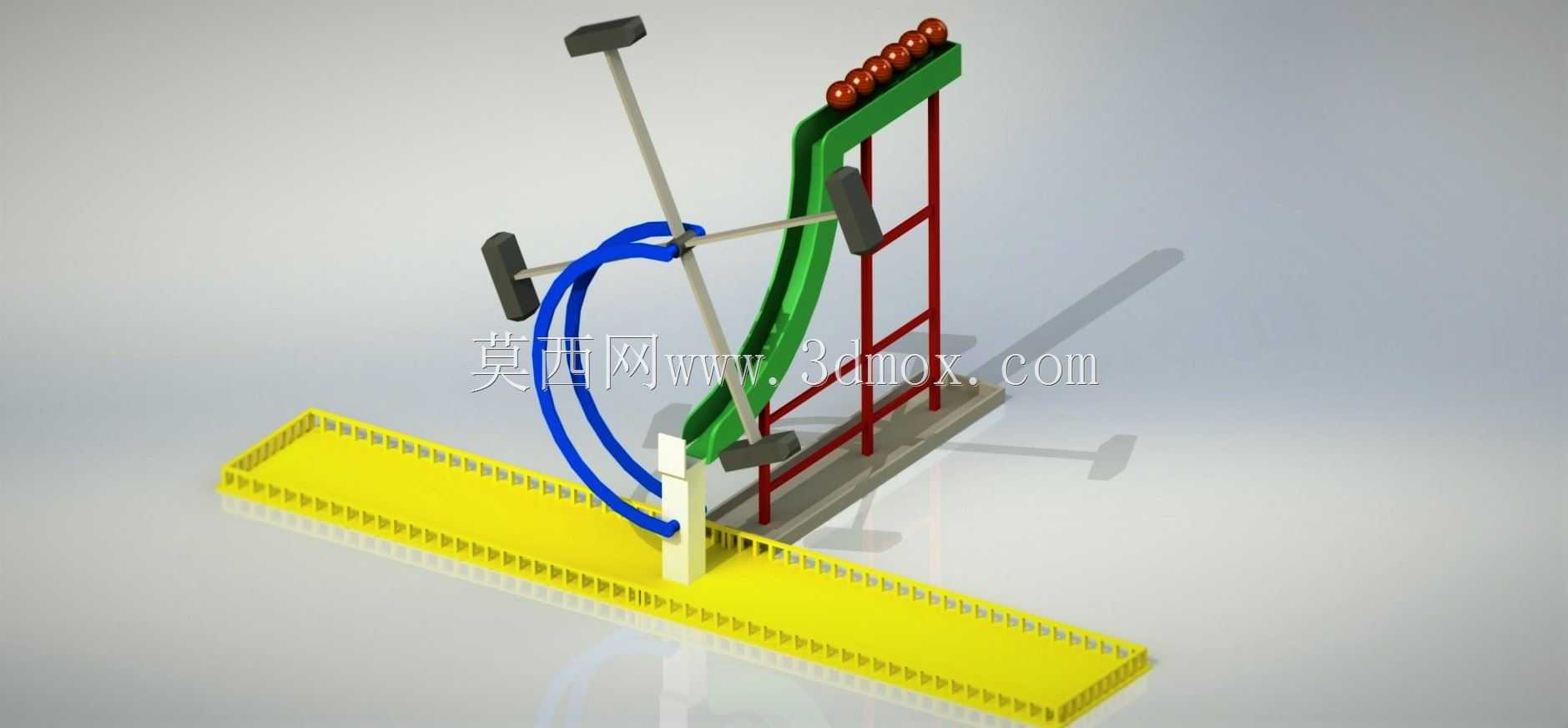

该装置主要应用于球类生产车间的半成品转运、摆放工位，适配成排排布的长条作业台，可替代人工逐颗搬运摆放的重复操作，降低工位作业的弯腰频次与劳动强度，尤其适合小批量多批次的球类加工产线灵活排布使用。装置底部采用带侧边护栏的长条形行走底座，底座宽度适配常规作业台的台面边缘，护栏高度控制在15mm左右，可避免行走过程中底座偏移脱出台面边界，底座整体长度覆盖单组作业台的摆放区间，行走时无需额外铺设导轨，直接依托平整台面即可实现直线往复移动，底座底部可加装低摩擦尼龙垫，减少移动时的台面磨损与推动阻力。装置的操作端采用T型手把与横向辅助握把组合设计，T型手把垂直高度适配成年作业人员站立操作的舒适区间，横向握把设置在机架中部，方便作业人员在不同站位下调整施力方向，手把与机架连接处采用套管插接结构，可根据作业人员身高调整手把伸出长度，适配不同身高的操作人员使用。装置的储料段采用弧形导槽结构，导槽曲率与待摆放球类的外径匹配，单次可容纳6-8颗球类沿导槽依次排列，导槽末端设置弹性挡料结构，移动过程中可阻挡球类自行滚落，当装置移动到指定摆放点位时，扳动侧边的触发拨杆即可释放单颗球类落到台面对应位置，实现逐点精准摆放。机架主体采用方管焊接结构，整体重心偏向行走底座一侧，避免储料段装载球类后出现前倾倾覆问题，导槽与机架之间采用螺栓连接，可根据球类规格更换不同曲率的导槽组件，适配不同尺寸的球类摆放需求。装置的传动部分采用软轴连接手把与挡料触发机构，软轴外部套有防护护套，可适应手把角度调整后的传动路径变化，避免刚性传动在角度调整时出现卡滞问题。安装使用时无需对现有作业台进行打孔改造，直接将行走底座放置在台面上即可投入使用，整体重量控制在单人可搬运范围内，可根据产线调整需求快速转移到不同工位，适配柔性生产的工位切换需求。结构设计上优先考虑易维护性，所有转动铰接点均采用裸露式销轴连接，日常清理时可直接擦拭铰接处的积尘，无需拆解复杂护罩，挡料触发的弹簧件采用标准通用件，损坏后可快速更换，无需定制专用配件。
