模块化多规格钻头组合索引存储装置

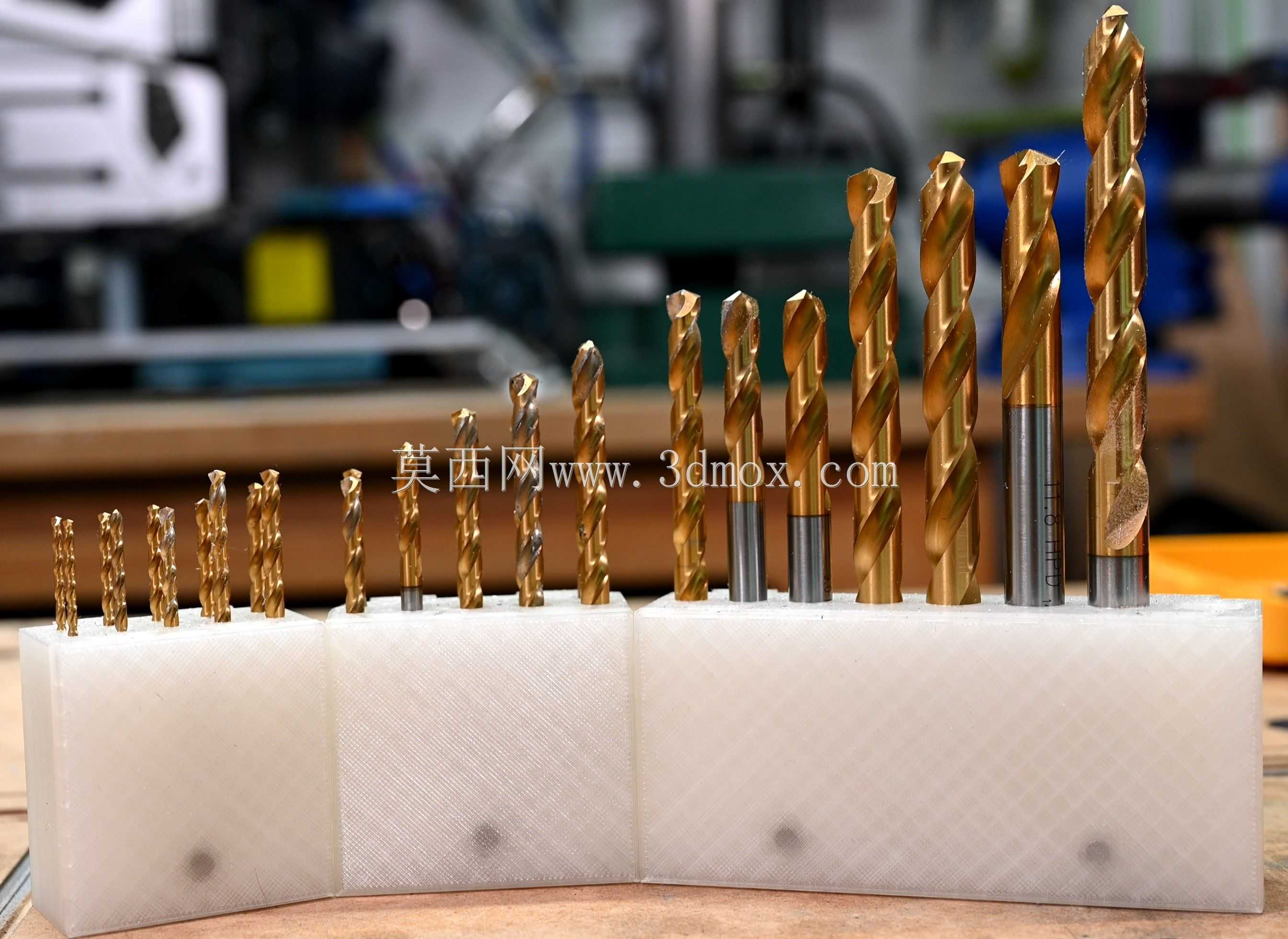

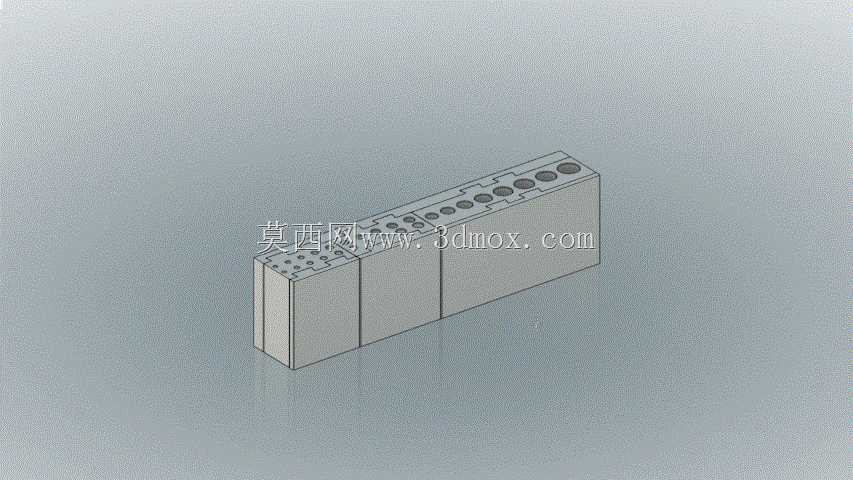

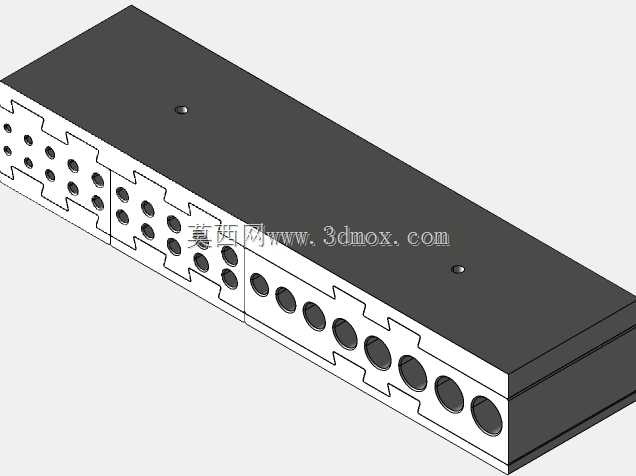

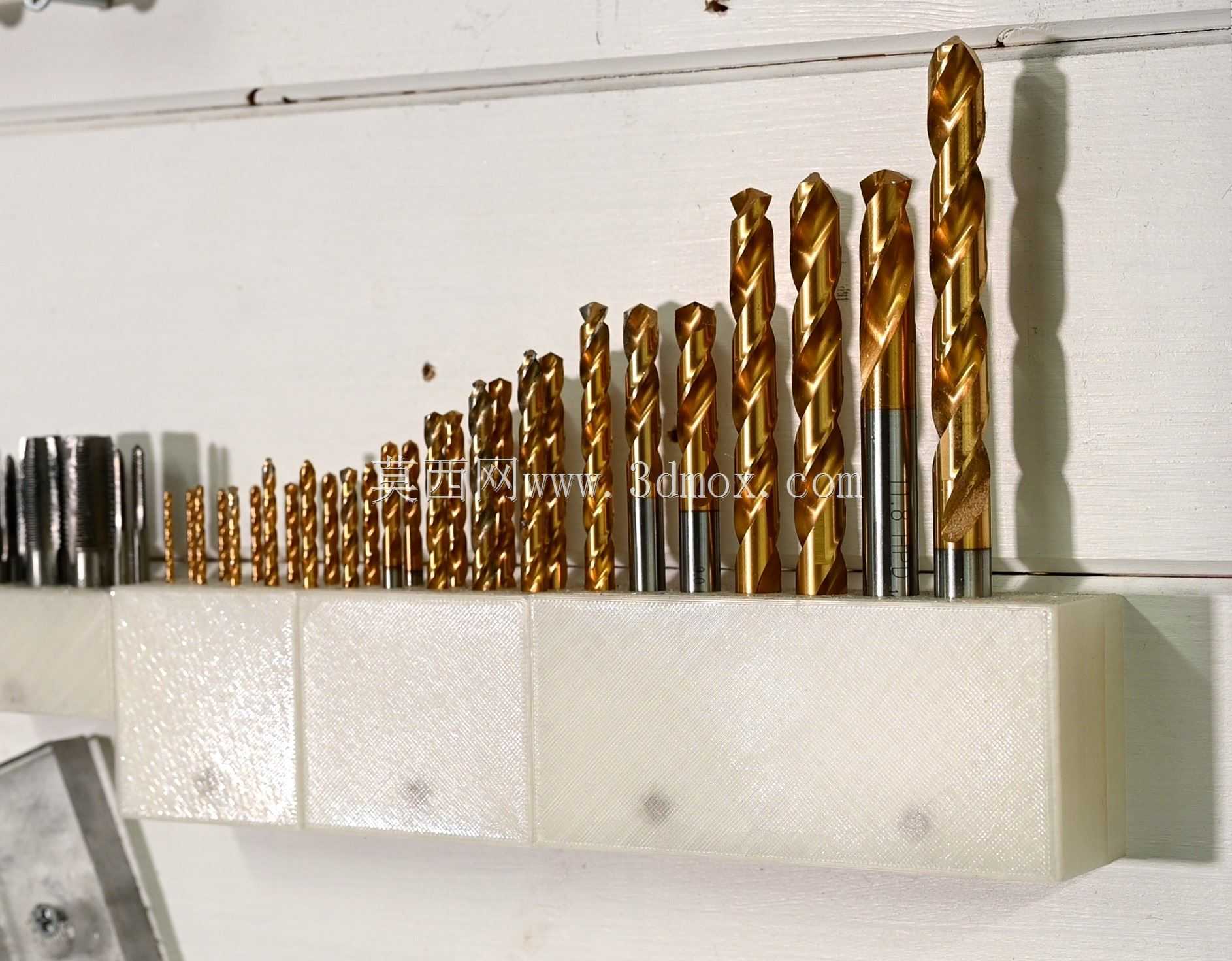

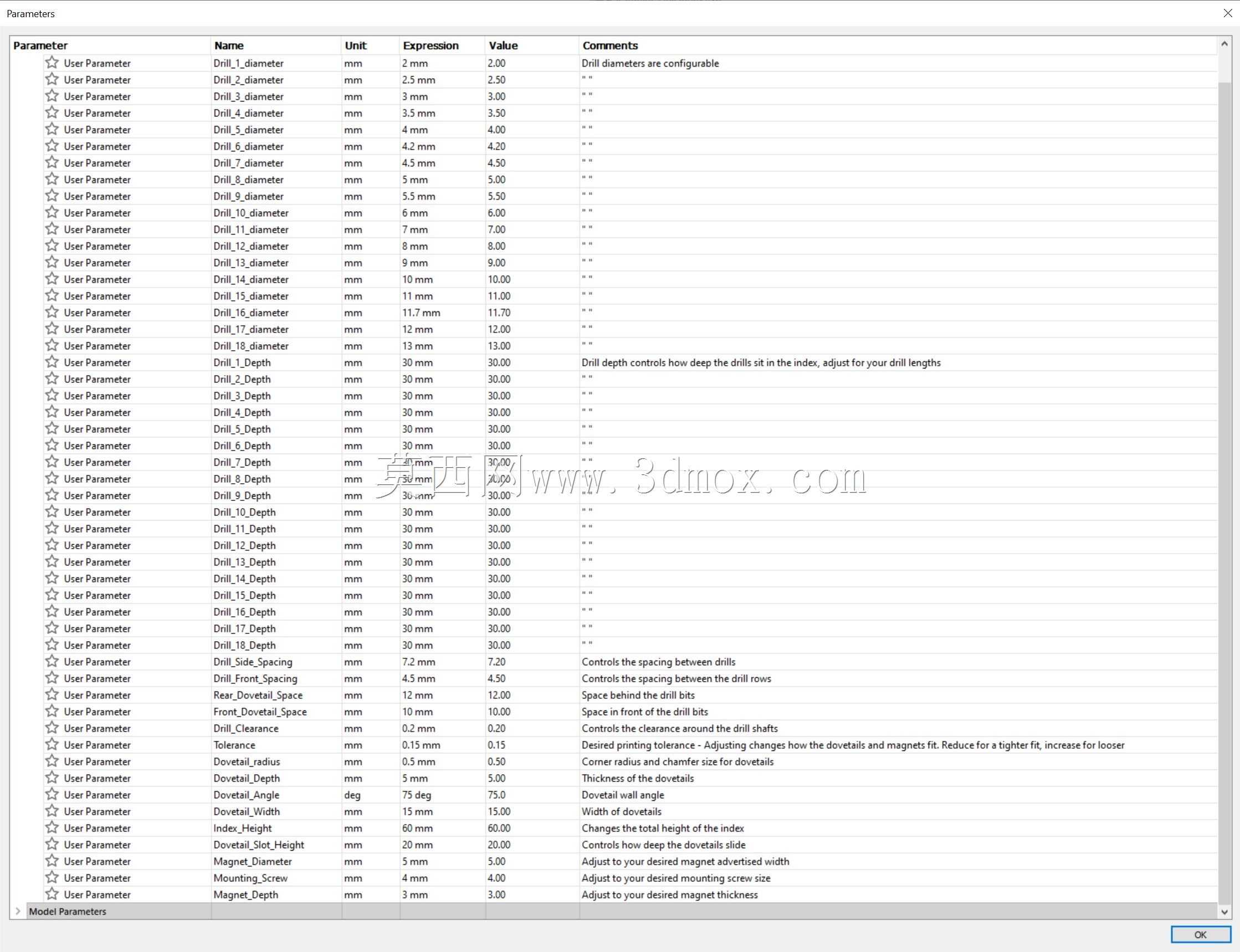

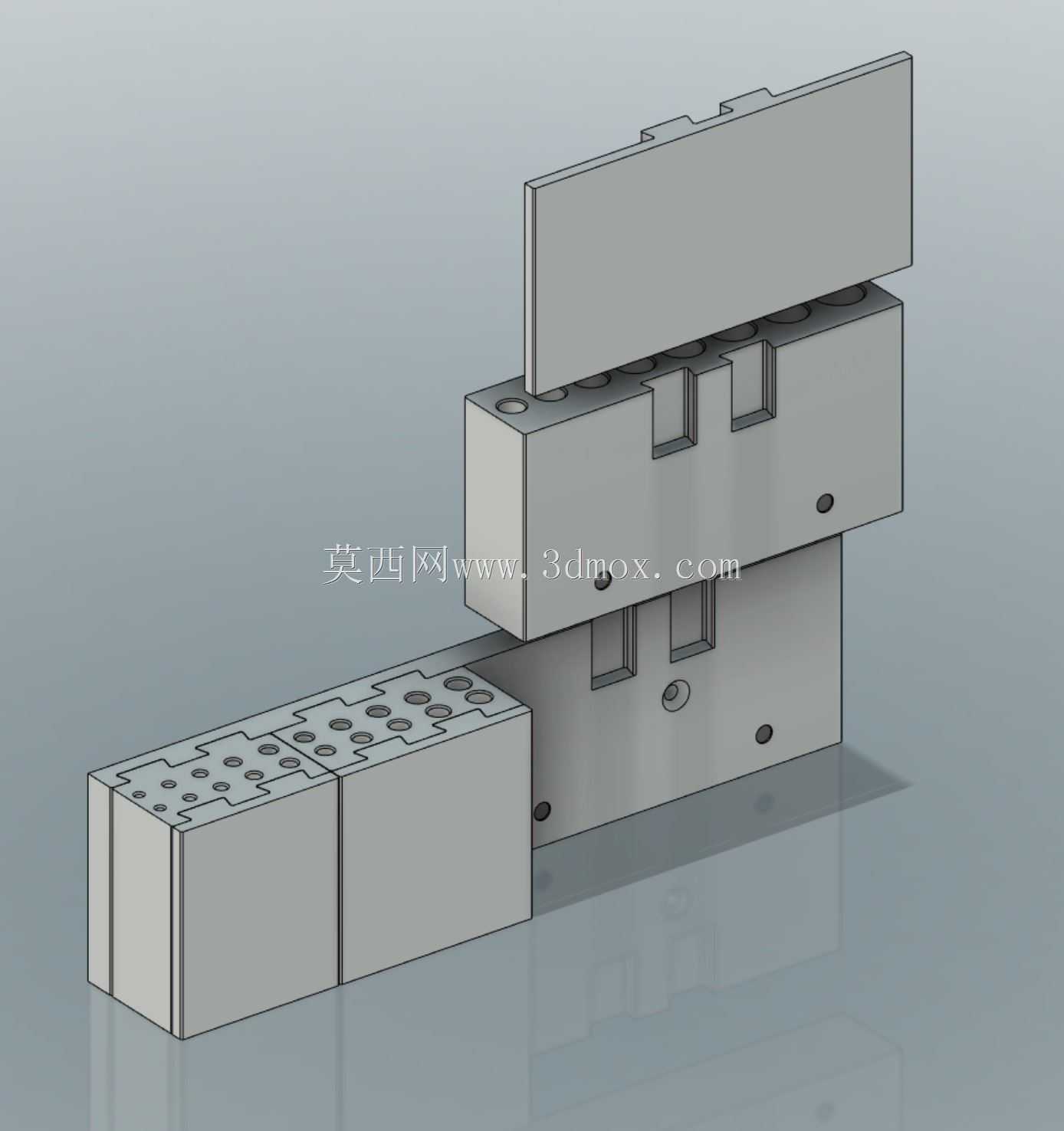

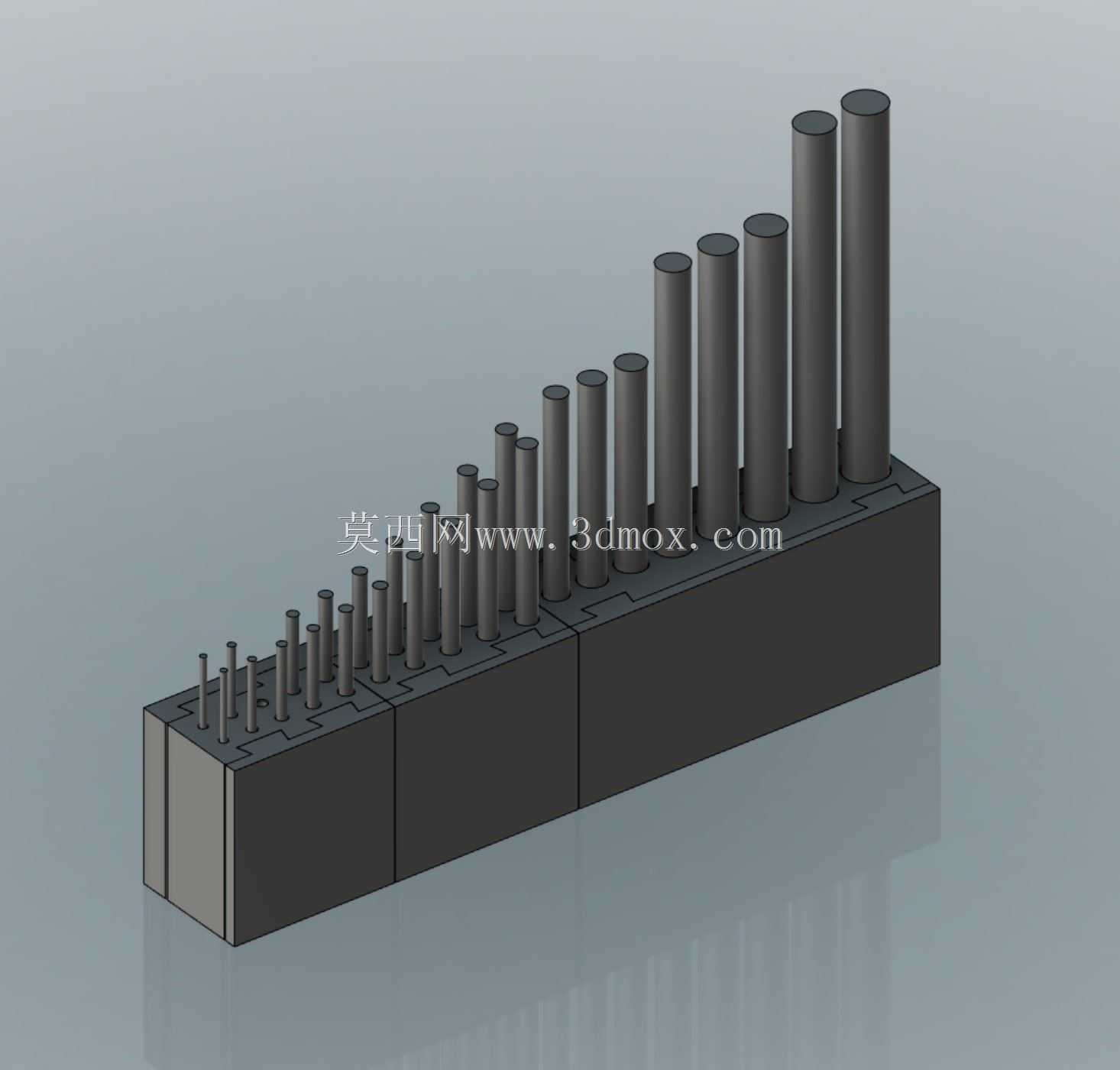

在机加工车间的日常作业场景中，钻头作为孔加工工序的核心消耗类刀具，往往存在规格繁杂、取用查找耗时、零散存放易磕碰损坏刃口的普遍痛点，这套组合索引结构正是针对这类现场管理痛点开发的刀具收纳定位工装。整套装置采用分层叠装的模块化架构，主体由壁挂式安装支架、三组可快速拆卸的索引段以及三个封盖部件组合而成，索引段与支架之间通过燕尾榫结构实现滑动配合，装配到位后依靠磁吸结构完成锁止固定，无需额外紧固件即可实现稳定安装，需要取用对应规格段时可直接抽拉取出，操作便捷无多余步骤。索引段本体按照适配的钻头尺寸序列排布定位孔位，覆盖2mm到13mm区间内的多组常规加工用钻头规格，包括公制加工场景下常用的整数规格以及4.2mm、4.5mm这类适配螺纹底孔加工的专用规格，每类规格的孔位对应清晰的索引逻辑，作业人员可根据加工需求快速定位对应钻头的存放位置，大幅减少找刀的辅助作业时间。设计阶段采用全参数化的建模逻辑，所有核心结构尺寸均设置为可调整的参数项，包括钻孔位的直径参数、孔深尺寸、孔位排布间距、索引段整体宽度与总高度、燕尾榫的配合尺寸与楔角、3D打印场景下的公差补偿值等，使用者可根据自身车间的钻头规格序列、安装空间边界快速调整模型参数，无需重新绘制基础结构即可生成适配自身需求的定制版本；模型默认采用公制单位构建，若需适配英制钻头规格，仅需调整文档单位参数后重新匹配参数表内的首选项数值即可完成适配，参数项均添加了明确的标识注释，调整逻辑清晰易操作。整套装置的安装边界可根据壁挂位置的空间灵活调整索引段的叠装数量，既可以单组索引段独立安装使用，也可以多组叠装扩展存储容量，封盖结构可在装置闲置时覆盖孔位，避免切削粉尘、车间油污进入孔位污染钻头刃部，也能防止钻头从孔位中滑落。模型中所有配合部件均完成了连接关系设置与动作动画模拟，可直观演示燕尾榫的滑动装配过程、索引段的叠装逻辑，方便结构设计人员快速理解装配关系，也可直接用于车间现场的刀具管理工装3D打印制作，适配加工中心工位、钳工台旁、钻床作业区等多个场景的刀具就近存放需求，帮助车间实现刀具的定置管理，减少刀具丢失、刃口磕碰的异常损耗，提升孔加工工序的作业准备效率。
