基于PIC16F876的多功能手持检测探针结构

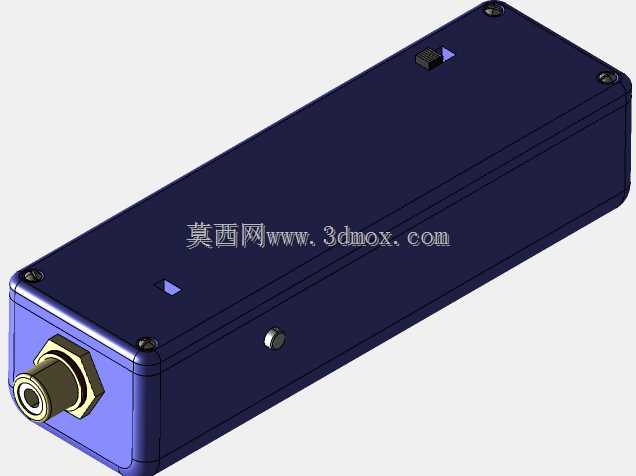

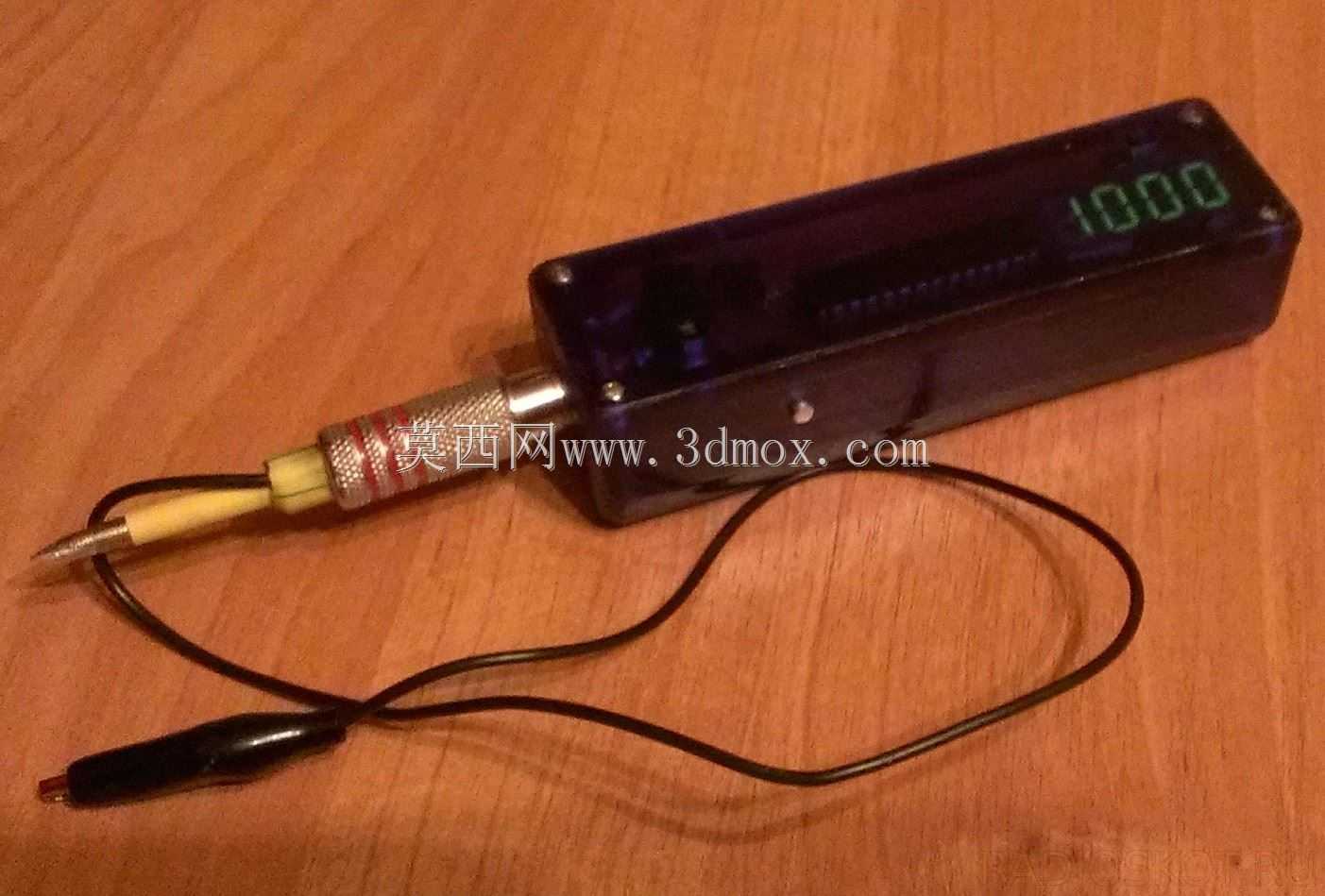

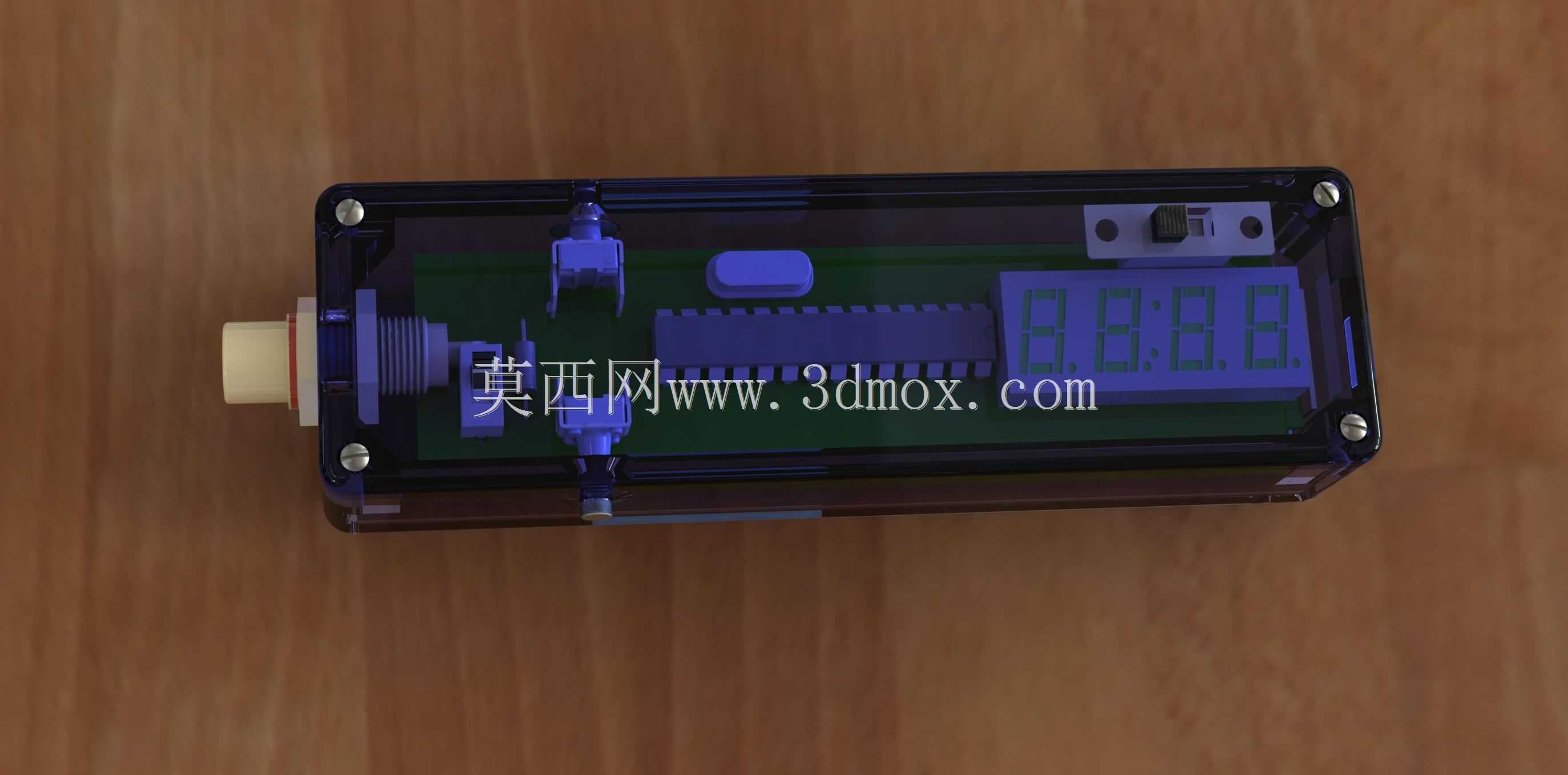

这款手持检测探针的结构设计，核心围绕现场快速检测的作业需求展开，整体采用半透明紫蓝色工程塑料外壳，既可以直观观察内部电路板、电池与接线的排布状态，也能在日常磕碰中提供足够的结构防护，避免内部元器件受外力冲击损坏。设备前端预留标准探针安装接口，采用金属螺纹锁紧结构，可适配不同规格的检测探头，接口处做了台阶式密封设计，能减少日常使用中灰尘、潮气侵入内部电路的概率。

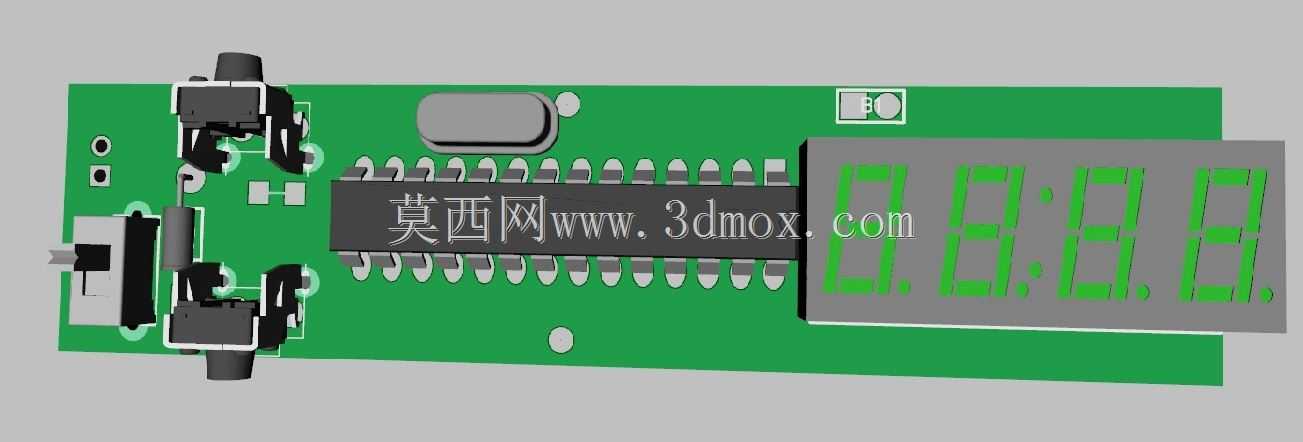

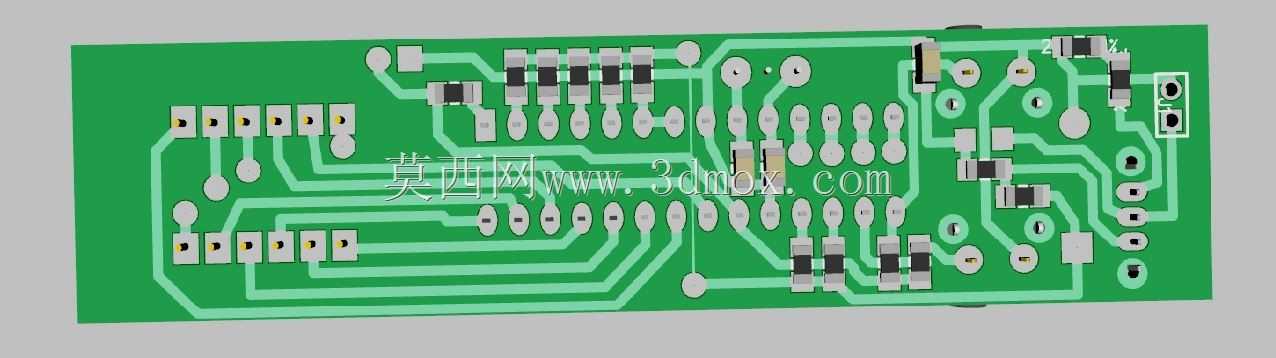

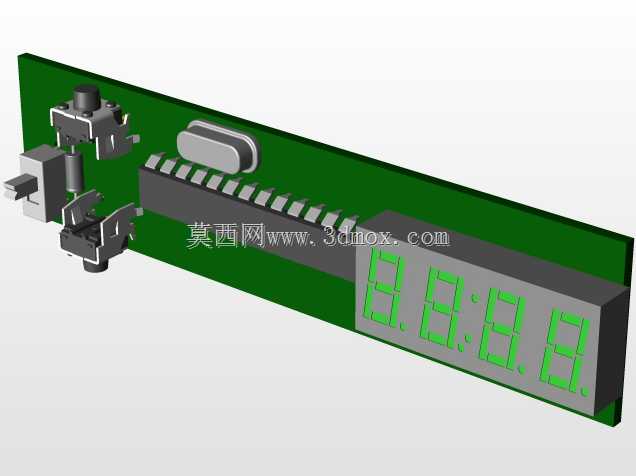

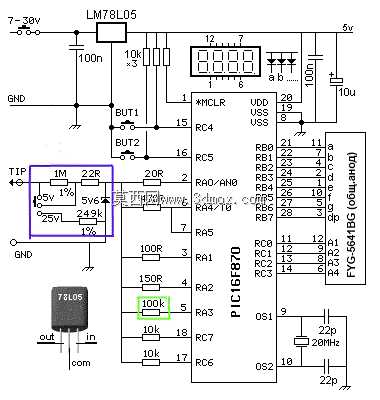

从功能布局来看，设备集成20项检测功能，电路板以PIC16F876芯片为核心，所有功能按键排布在外壳握持区域的拇指可达范围，单手握持时无需调整手位即可完成所有功能切换操作，按键采用凸起式橡胶材质，按压行程1.2mm，带清晰的段落反馈，戴薄劳保手套操作时也能准确触发，不会出现误触问题。内部电池仓采用独立卡扣式设计，无需工具即可开启更换电池，仓体与主壳体之间设置限位筋，电池装入后不会随设备晃动出现接触不良的情况，供电回路预留了防反接二极管，避免电池装反烧毁核心电路。

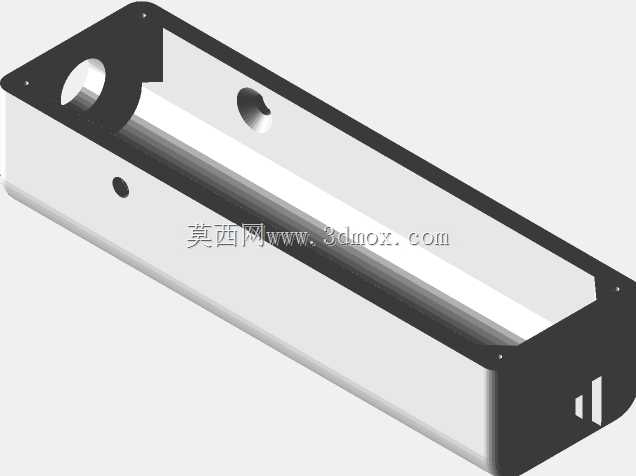

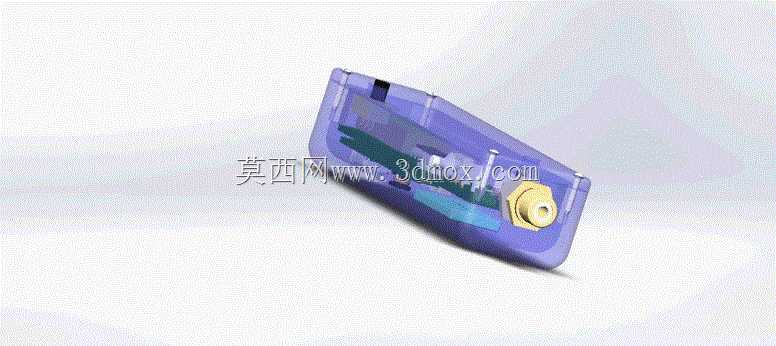

外形设计上整体做了圆弧收边处理，没有尖锐棱角，长时间握持检测不会硌手，整体尺寸适配成年人单手握持的边界，最宽处不超过70mm，厚度控制在25mm以内，可轻松放入工装裤口袋随身携带。内部结构排布时，将重量较大的电池放置在靠近手掌的握持段，平衡前端探针接口的重量，长时间手持操作不会出现前端下坠的疲劳感。电路板与外壳之间设置3个定位柱，装配时直接卡入定位孔即可完成电路板的固定，不需要额外打胶固定，后期维修拆解时可直接取出电路板，降低维护难度。外壳合模面设置在侧方中线位置，上下壳采用卡扣加两颗自攻螺丝的固定方式，卡扣承担日常使用的连接力，螺丝提供长期使用的结构可靠性，反复拆解也不会出现卡扣断裂的问题。设备侧面预留挂绳孔，可搭配手腕挂绳使用，高空作业时能避免设备脱手坠落。前端探针接口周围做了加厚的防撞凸台，设备意外跌落时凸台先接触地面，保护接口内的金属连接端子不会变形错位。
