小型压力开关翻转式结构设计

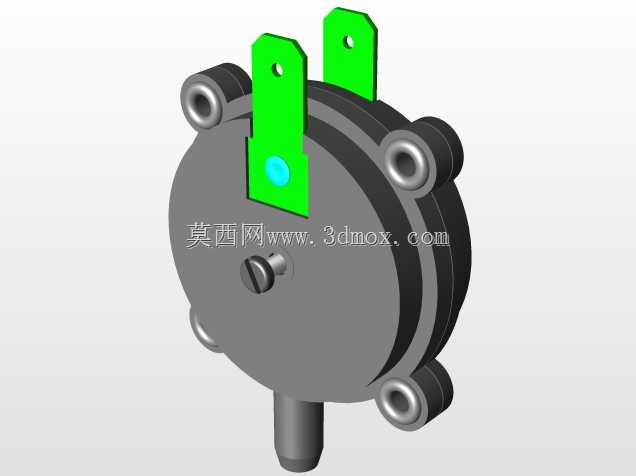

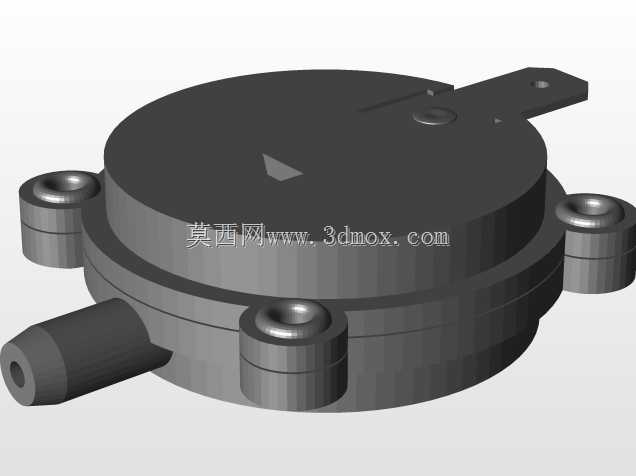

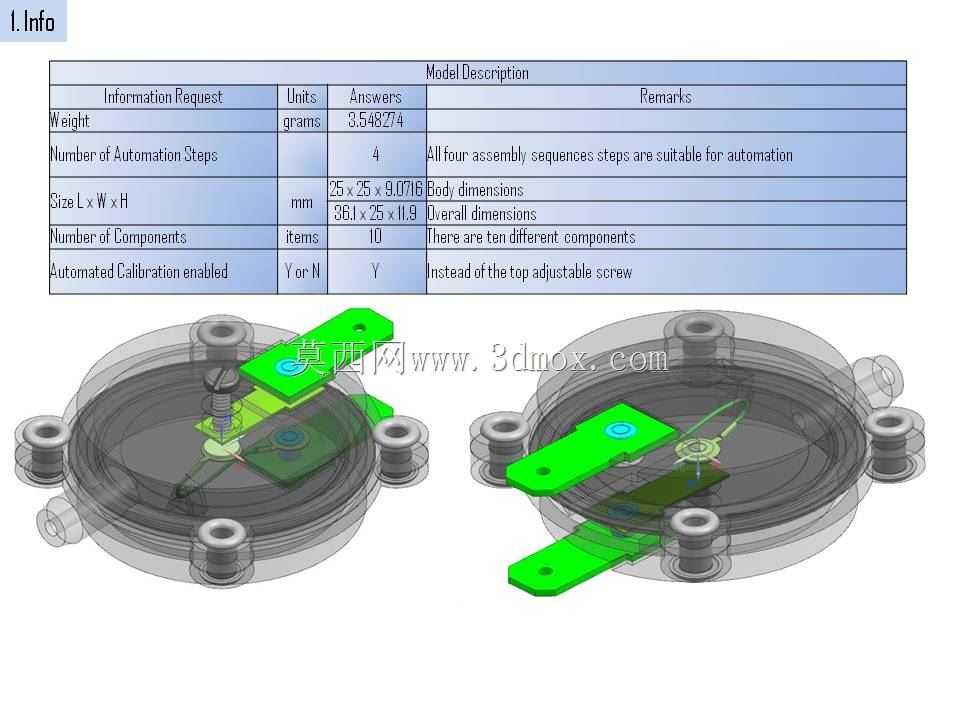

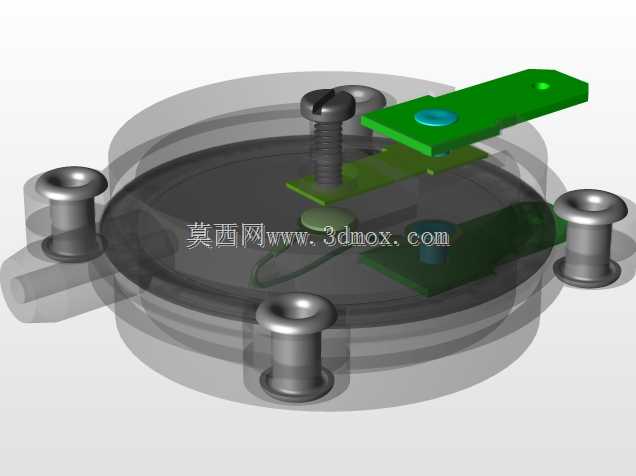

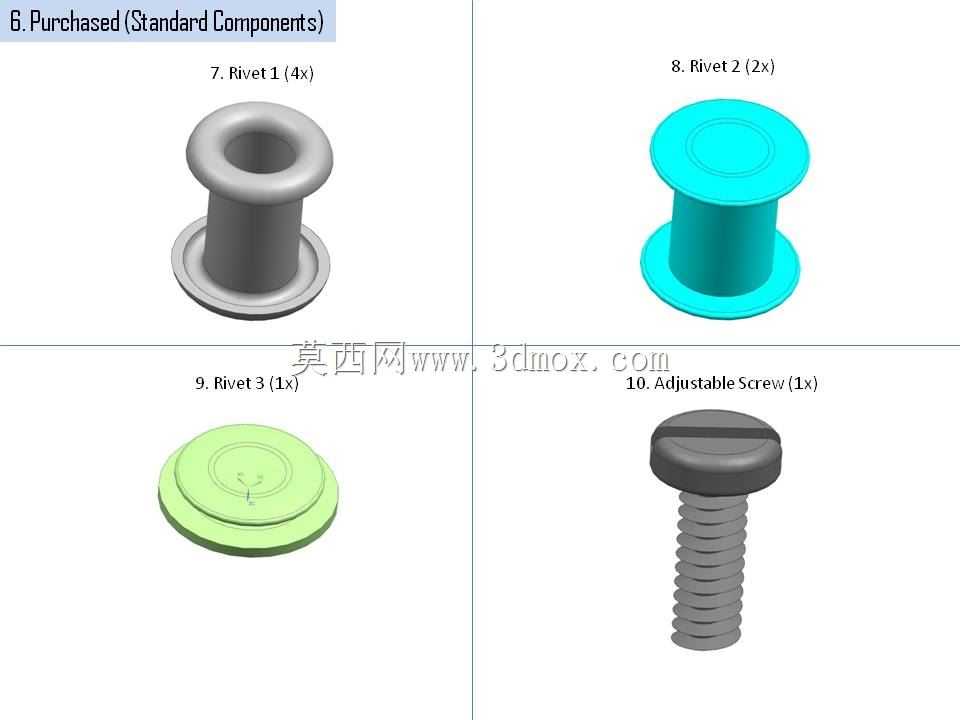

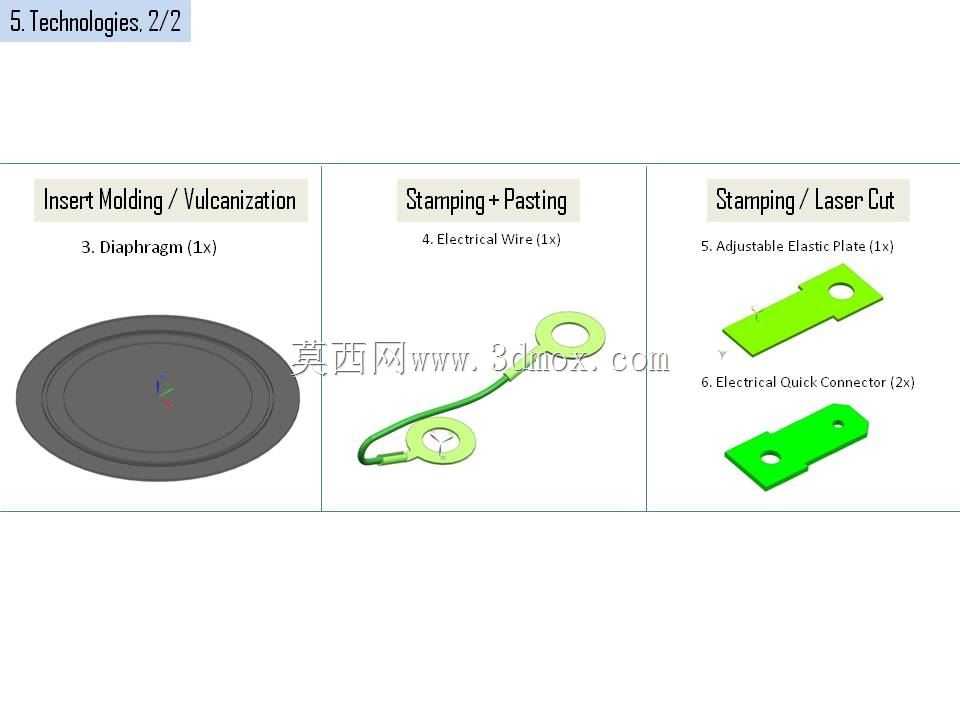

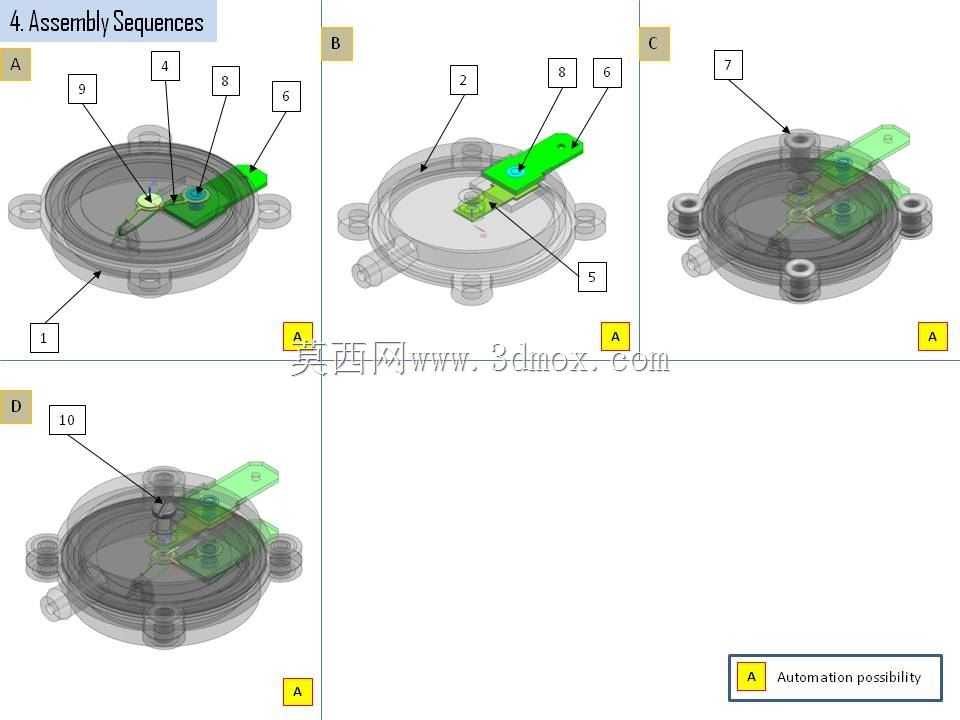

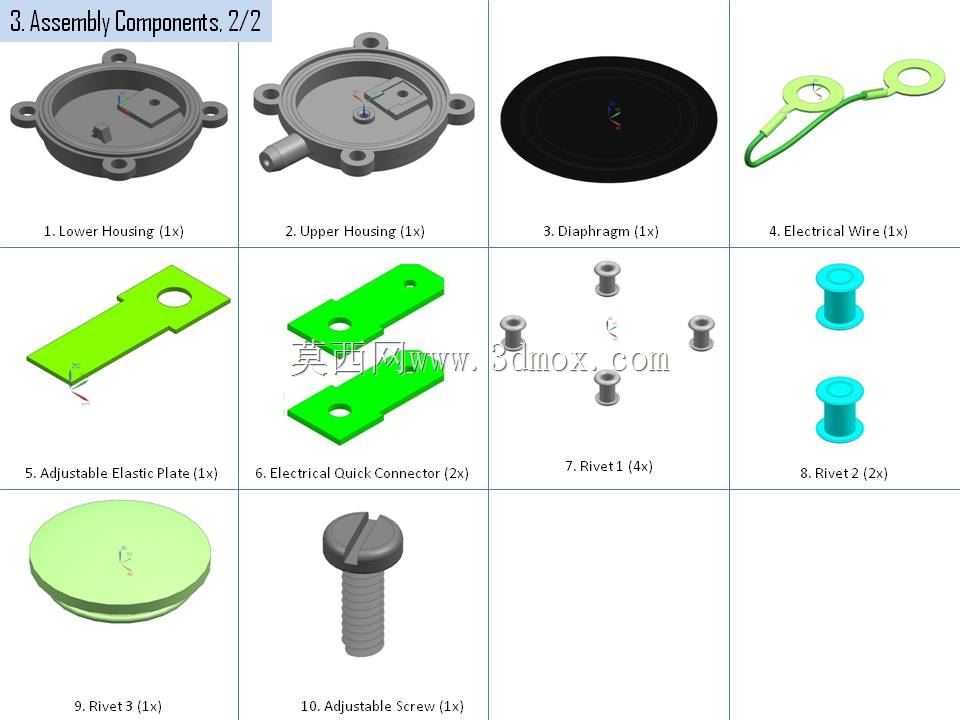

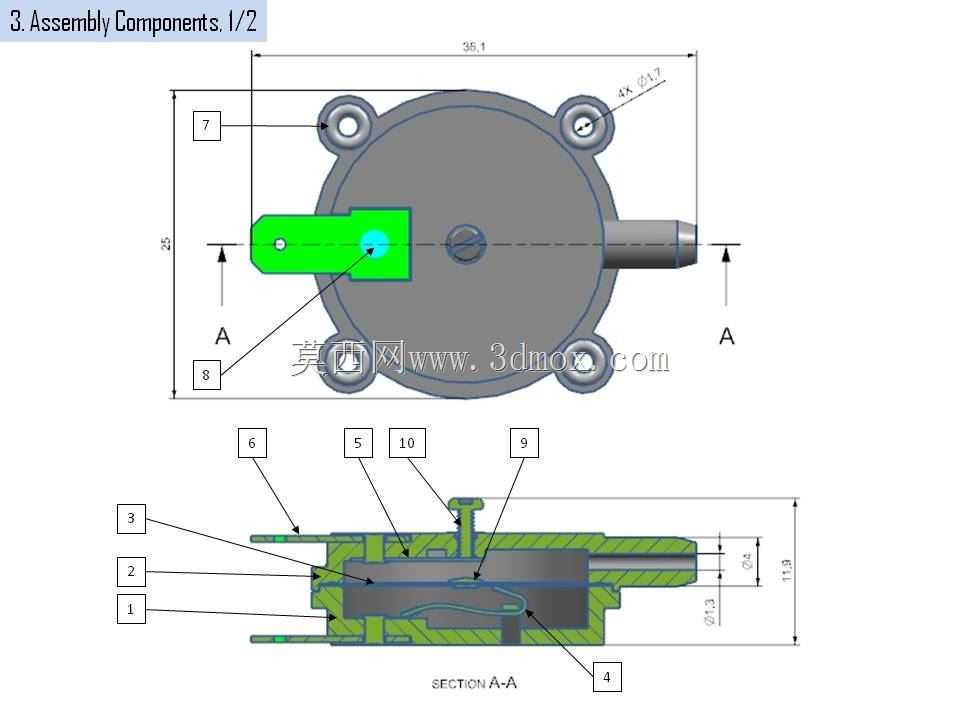

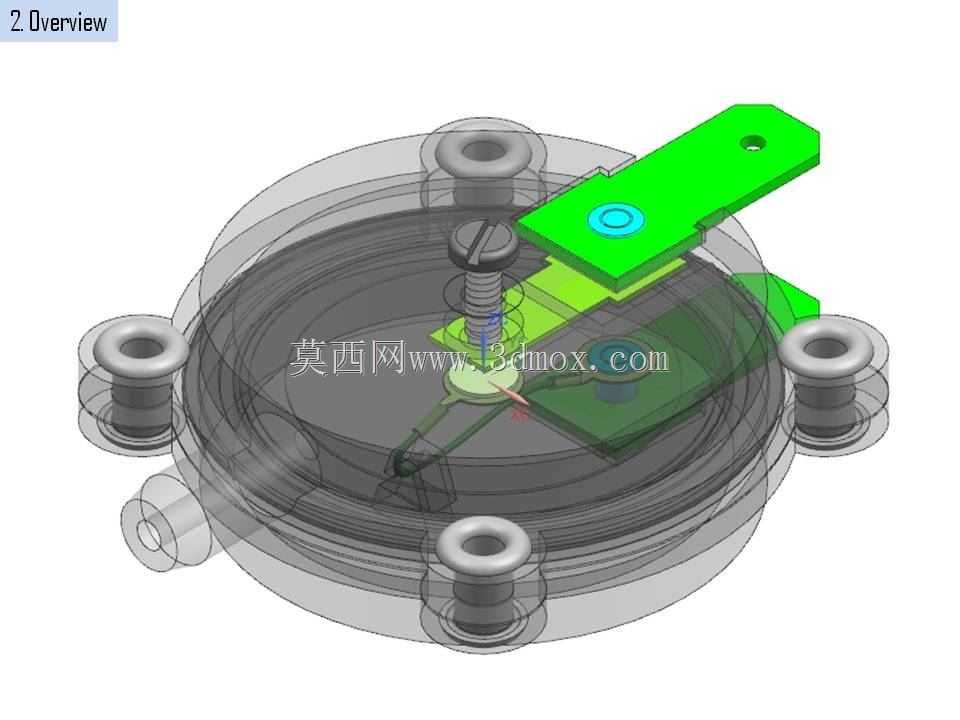

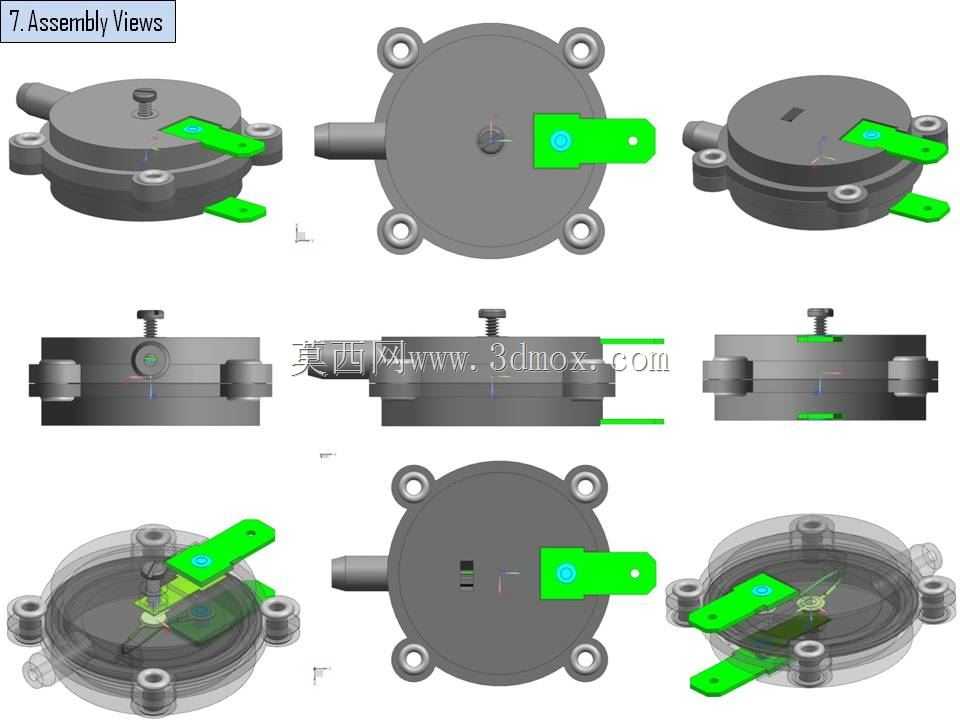

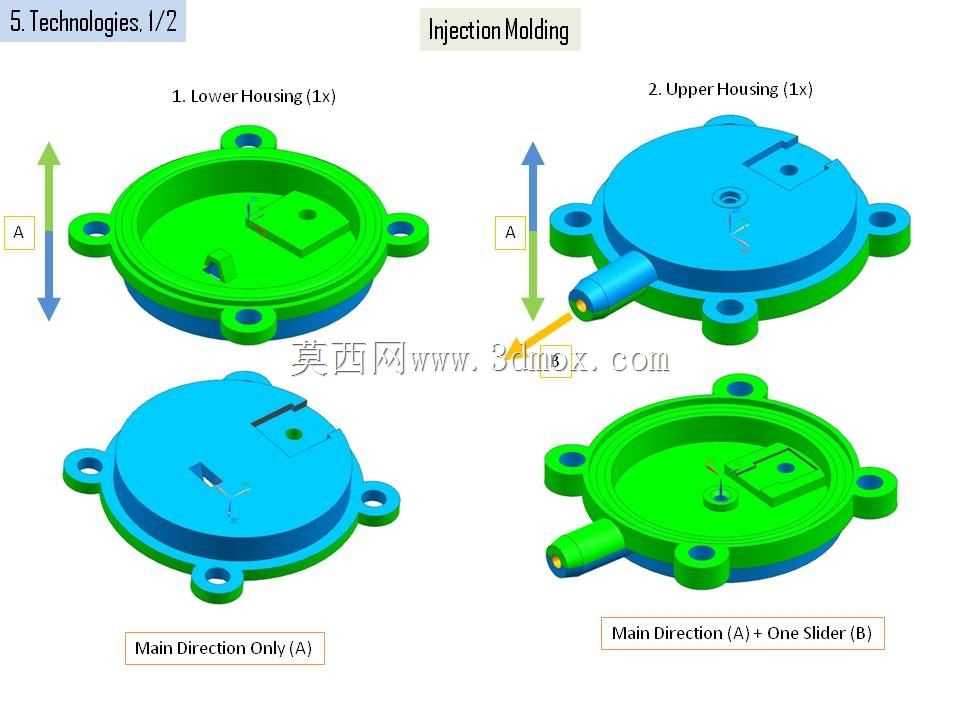

这款压力开关采用翻转式触发结构设计，核心适配小型气动回路、低压流体管路的通断控制场景，常见于便携气动工具、小型医疗气路设备、桌面级自动化工位的压力反馈环节，可在管路压力达到阈值时快速翻转触发触点，完成回路通断或信号反馈动作。设计初期优先考虑狭小安装空间的适配性，整体采用圆形法兰安装基座，周向均布四个安装孔位，可直接通过螺丝固定在阀岛、气路块或设备壳体上，无需额外设计转接支架，能有效压缩设备内部的安装占用空间。结构上摒弃了传统顶部可调螺钉的校准方案，将校准调节结构集成在翻转触发组件内部，既减少了外部突出结构，也避免了日常使用中误触校准螺钉导致的压力阈值偏移，同时将整体部件数量控制在十种不同组件，装配流程适配自动化产线的四步装配工序，可直接适配批量自动化组装需求，降低人工装配的成本与误差。触发组件采用绿色绝缘拨片作为翻转执行件，拨片与内部弹性膜片直接联动，当膜片感受到管路压力变化达到设定阈值时，会推动拨片绕转轴完成翻转动作，同步触发内部触点完成信号切换，拨片的伸出结构可同时作为手动测试触发端，方便设备调试阶段手动验证开关动作状态，无需外接气源即可完成功能检测。外形尺寸方面，主体基座尺寸控制在极小范围内，整体外轮廓无尖锐棱角，所有边角均做倒圆角处理，避免装配过程中划伤操作人员或周边管线，翻转拨片的活动行程经过严格校核，在全行程范围内不会与基座安装面、周边相邻部件产生干涉，安装时仅需预留出拨片翻转的活动空间即可完成布局。内部密封结构采用一体化膜片设计，无需额外加装密封垫圈，减少了密封失效的风险点，同时膜片的弹性特性经过匹配调校，触发压力阈值稳定，重复动作精度可满足常规工业气路的控制需求，翻转动作的响应速度快，无迟滞卡顿问题，可适配高频次压力触发的使用场景。各部件的配合公差经过优化，转动部位采用小间隙配合，既保证翻转动作的顺畅性，也避免了间隙过大导致的部件晃动、触点接触不良问题，基座的接口采用通用快插适配结构，可直接对接常规规格的气动软管，无需额外配置转接头。
