实木电吉他结构设计三维数模

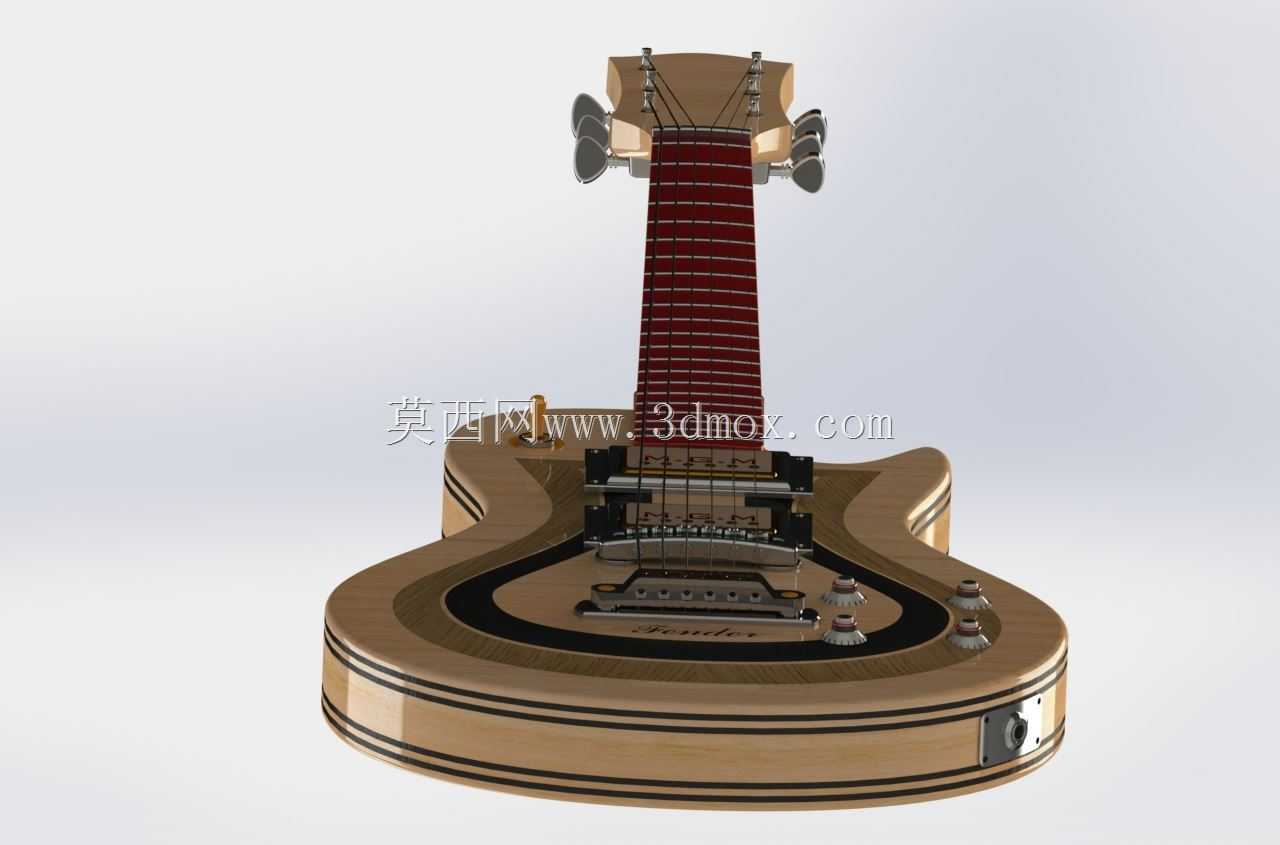

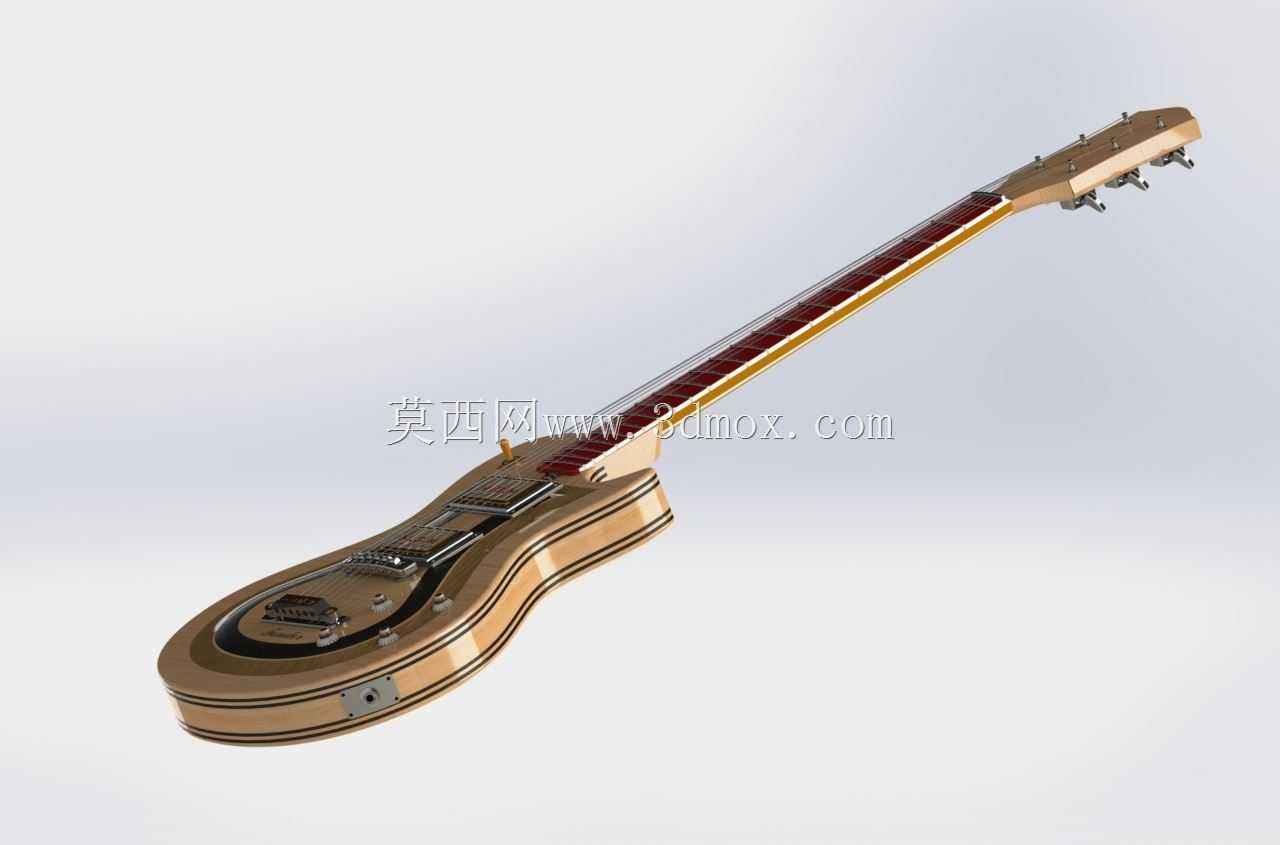

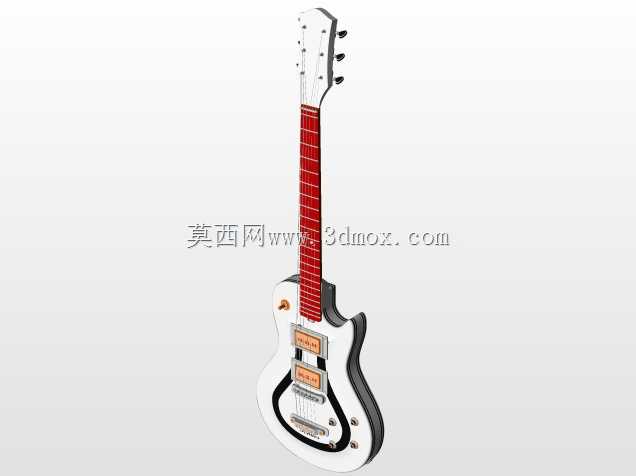

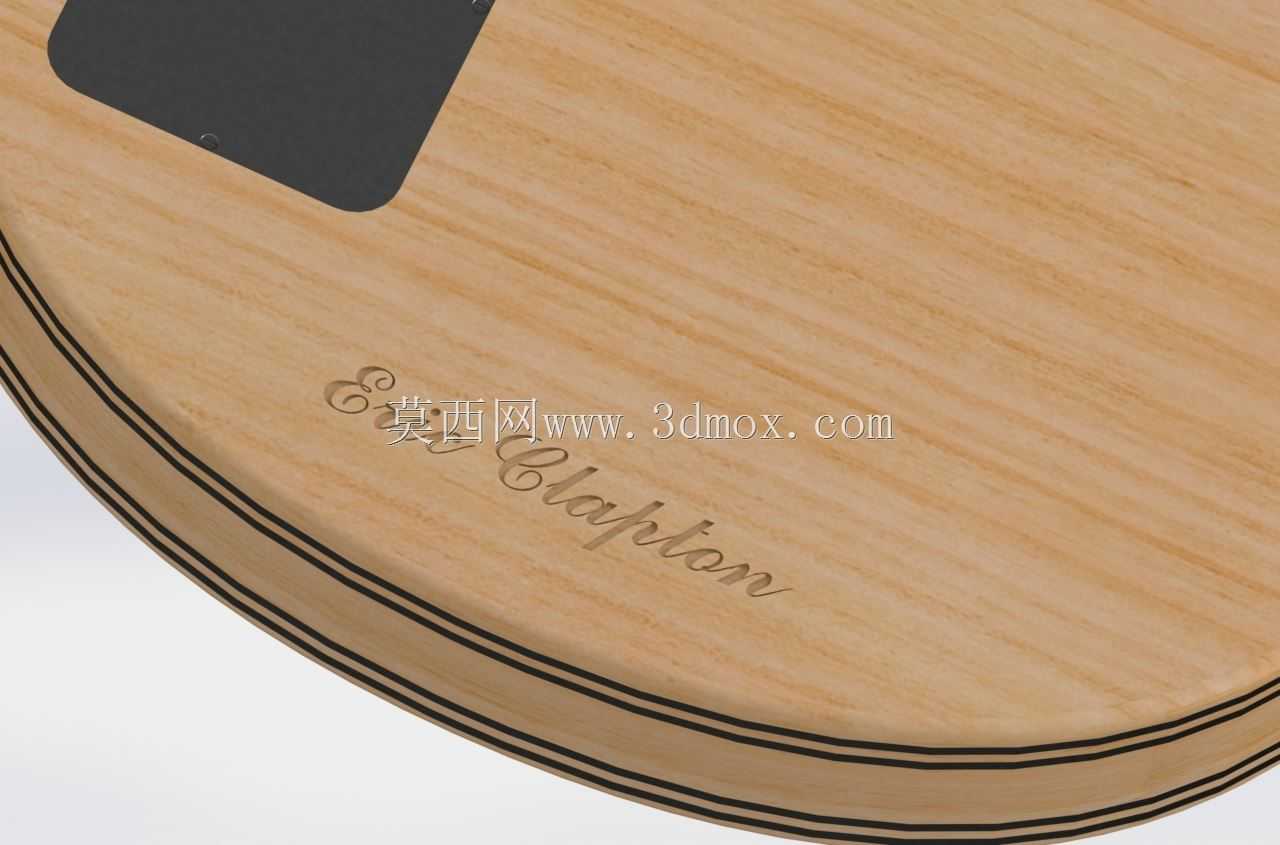

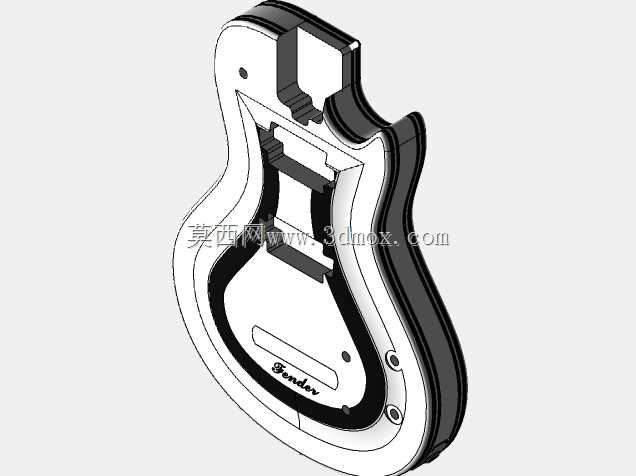

该电吉他三维数模完整还原了实心电声吉他的核心结构组成，可直接用于乐器研发阶段的结构验证、外观打样参考以及生产工艺拆解分析。从实际演出与录音场景的使用需求出发，琴身采用多层实木叠压的轮廓设计，弧形握持边缘做了符合人体工程学的倒角处理，演奏时小臂与琴身接触位置无突兀棱角，长时间持琴不会产生硌压不适感，琴身重心经过配重校准，站立背带演奏时不会出现琴头下坠或琴身倾斜的问题，适配常规舞台演出、录音室录音乐手的持琴习惯。

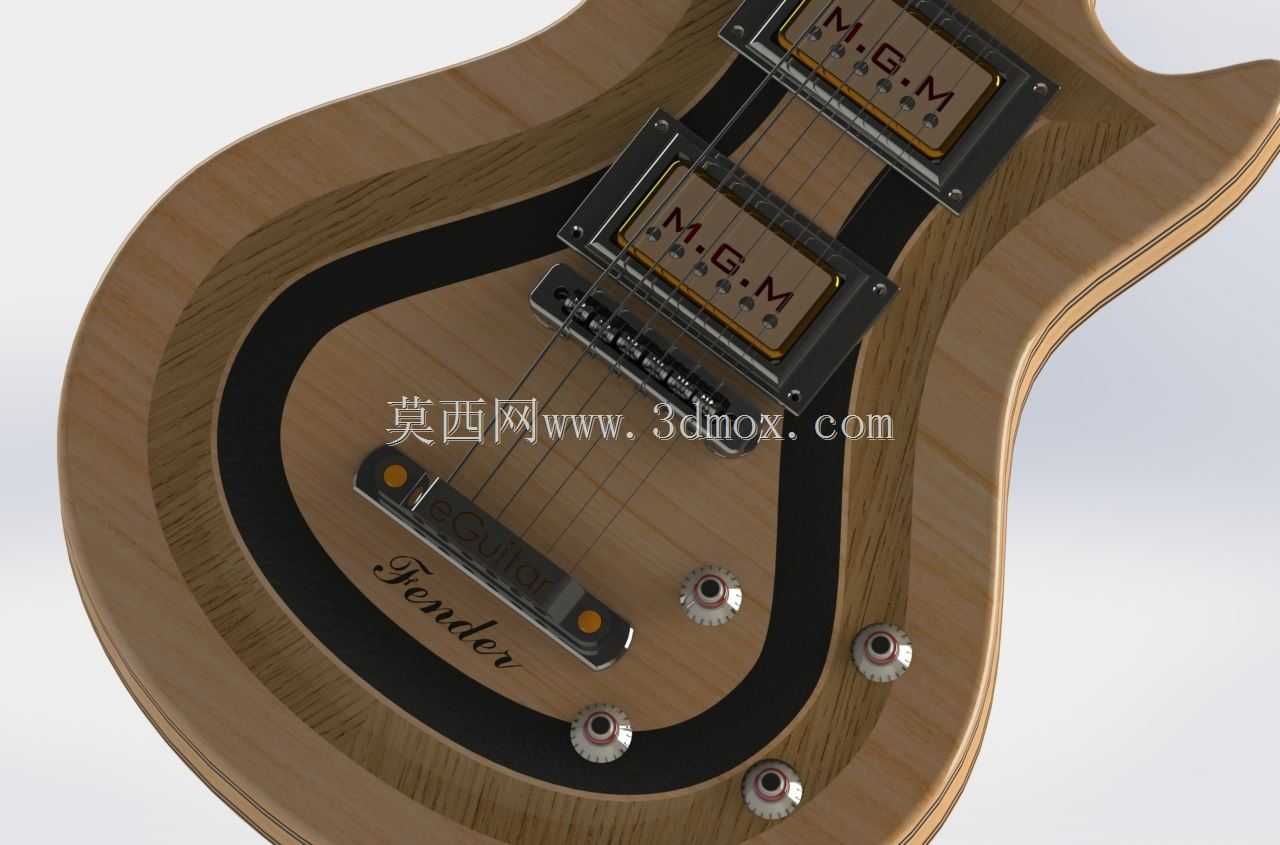

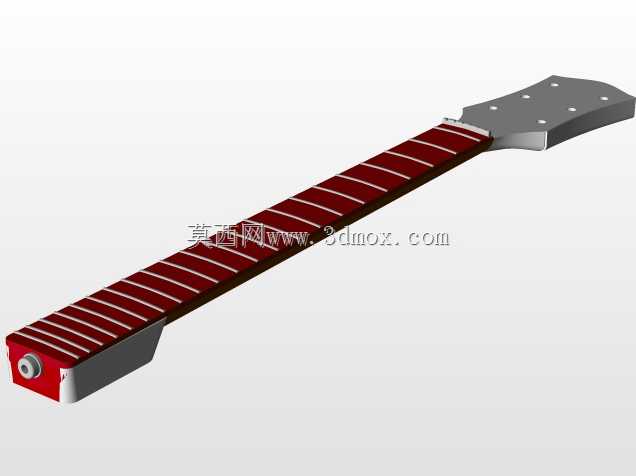

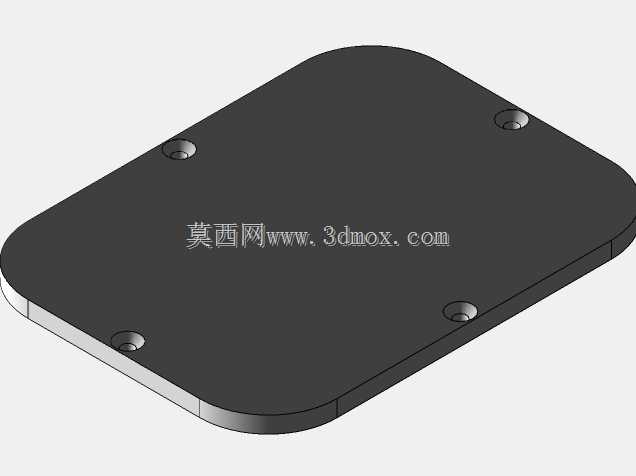

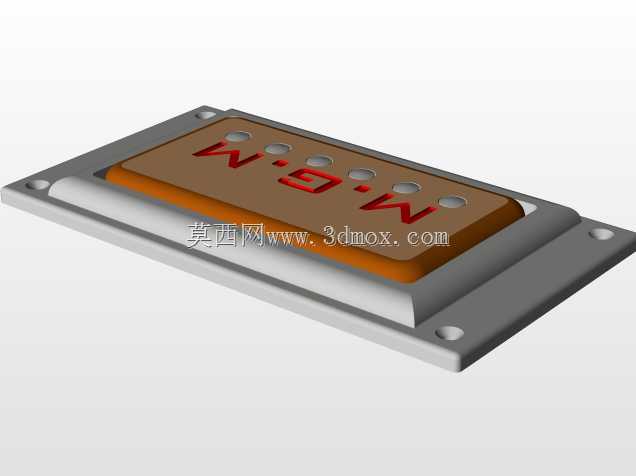

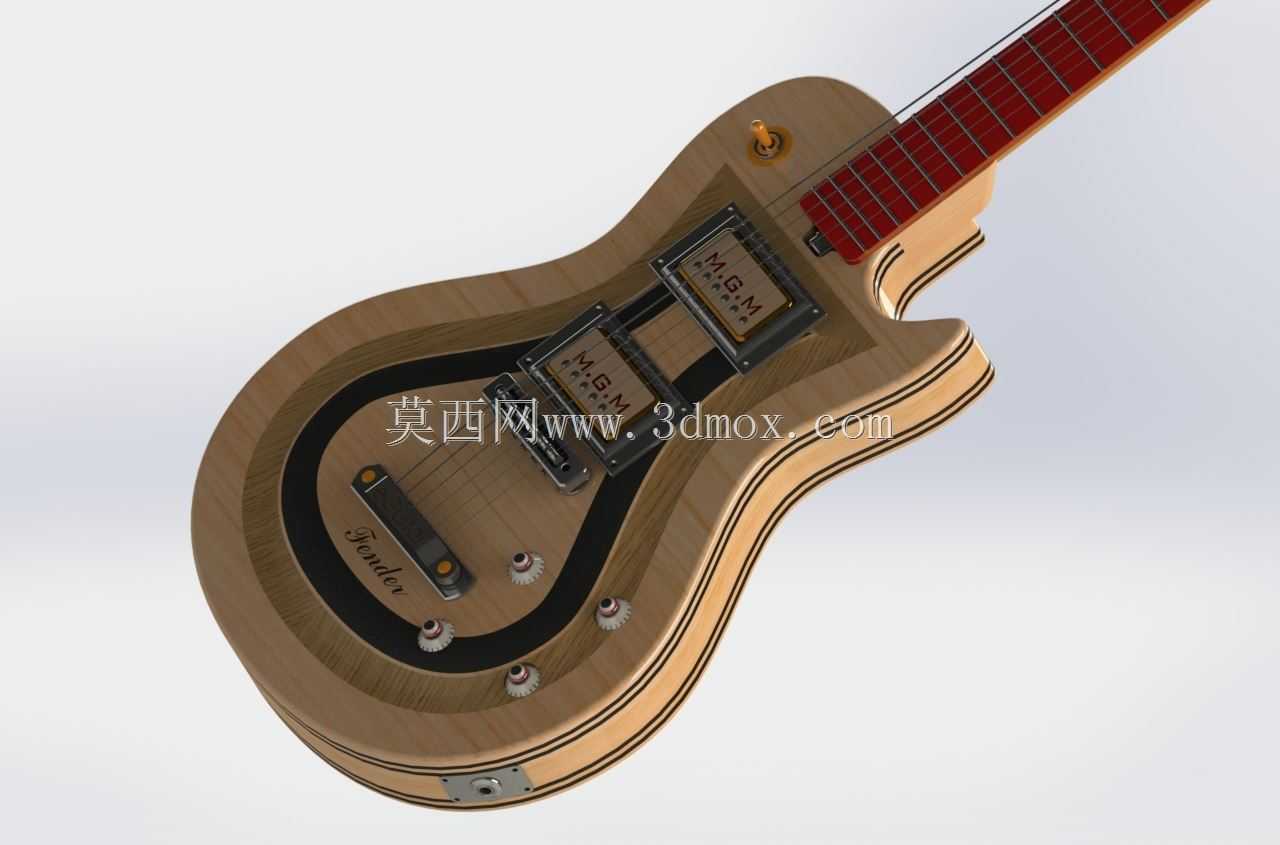

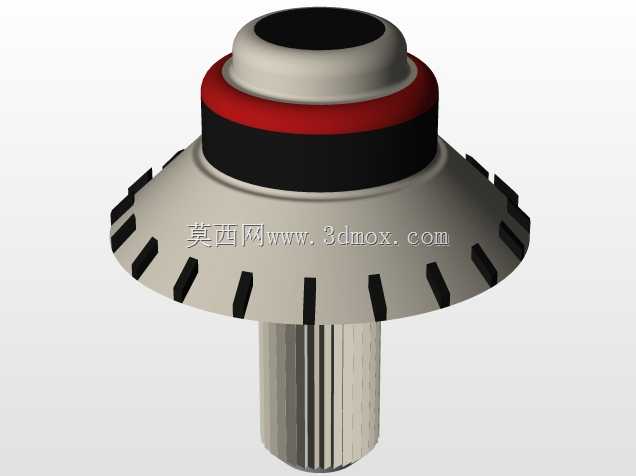

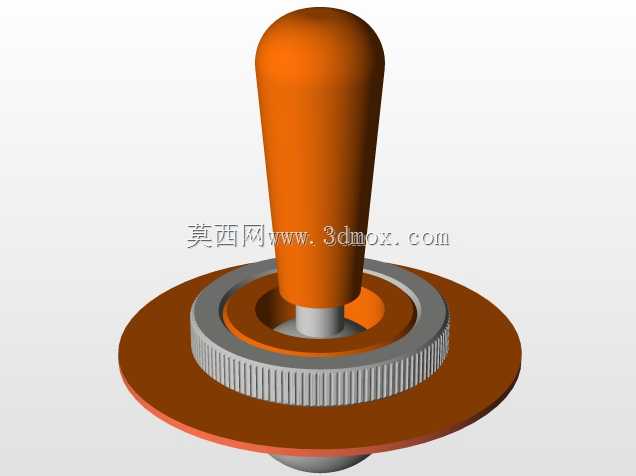

结构设计层面，数模完整还原了双线圈拾音器的安装定位结构，两个拾音器分别对应琴颈、琴桥位置的安装槽位，槽位预留了标准拾音器的安装孔位与走线空腔，拾音器高度调节螺丝的安装柱位置完全匹配行业通用配件尺寸，无需二次改孔即可适配市售常规规格的双线圈拾音器；琴身下部的控制腔体预留了音量旋钮、音色旋钮以及档位开关的安装位，腔体内部走线槽连通拾音器安装位与输出接口位置，输出接口采用常规6.35mm音频接口的标准安装尺寸，可直接适配通用音频连接线。琴颈与琴身的连接采用螺栓连接结构，连接位置的贴合面做了精准的公差匹配，四个安装螺栓的孔位完全对齐，装配后琴颈与琴身的连接面无错位间隙，保证琴弦振动的传导效率；指板部分的品丝安装槽做了等距定位，每一品的间距按照标准十二平均律计算定位，品丝槽深度统一，装配后品丝顶面高度一致，避免出现打品问题，指板弧度采用常规演奏手感的12英寸曲率，适配大多数吉他手的按弦习惯。

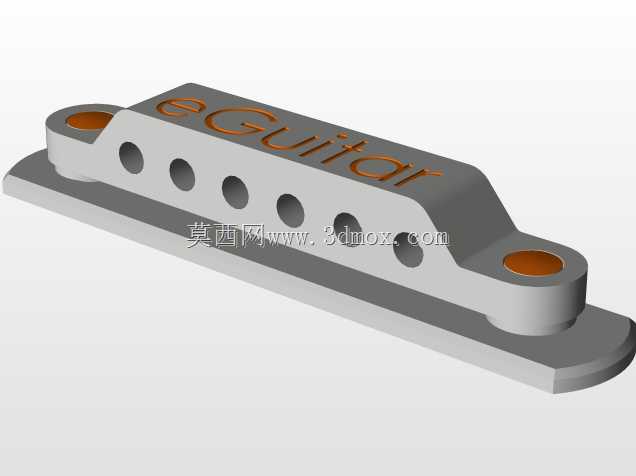

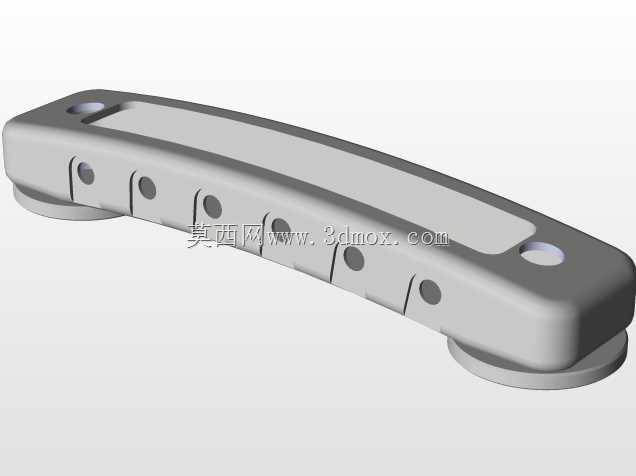

琴桥部分采用固定式琴桥结构，安装位置的弦距定位孔精准对应每一根琴弦的走向，六个弦码的调节槽预留了前后调节与高度调节的空间，可根据演奏需求调整单根琴弦的八度音准与弦高，琴桥安装孔位匹配市售常规固定式电吉他琴桥的安装尺寸，更换配件无需重新打孔。琴身的背带钉安装位置分别设置在琴身上部尖角与琴身底部中心位置，背带钉的安装孔深度符合承重要求，可承受整琴重量带来的拉力，不会出现背带脱落的问题。整体外形轮廓的安装边界完全匹配常规电吉他的收纳尺寸，可适配市面上标准规格的电吉他琴包、琴架以及展示支架，无需定制专用收纳配件。
