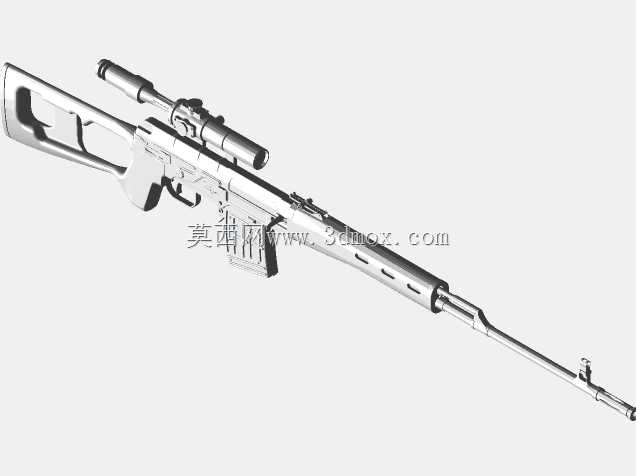

德拉古诺夫半自动狙击步枪结构三维建模

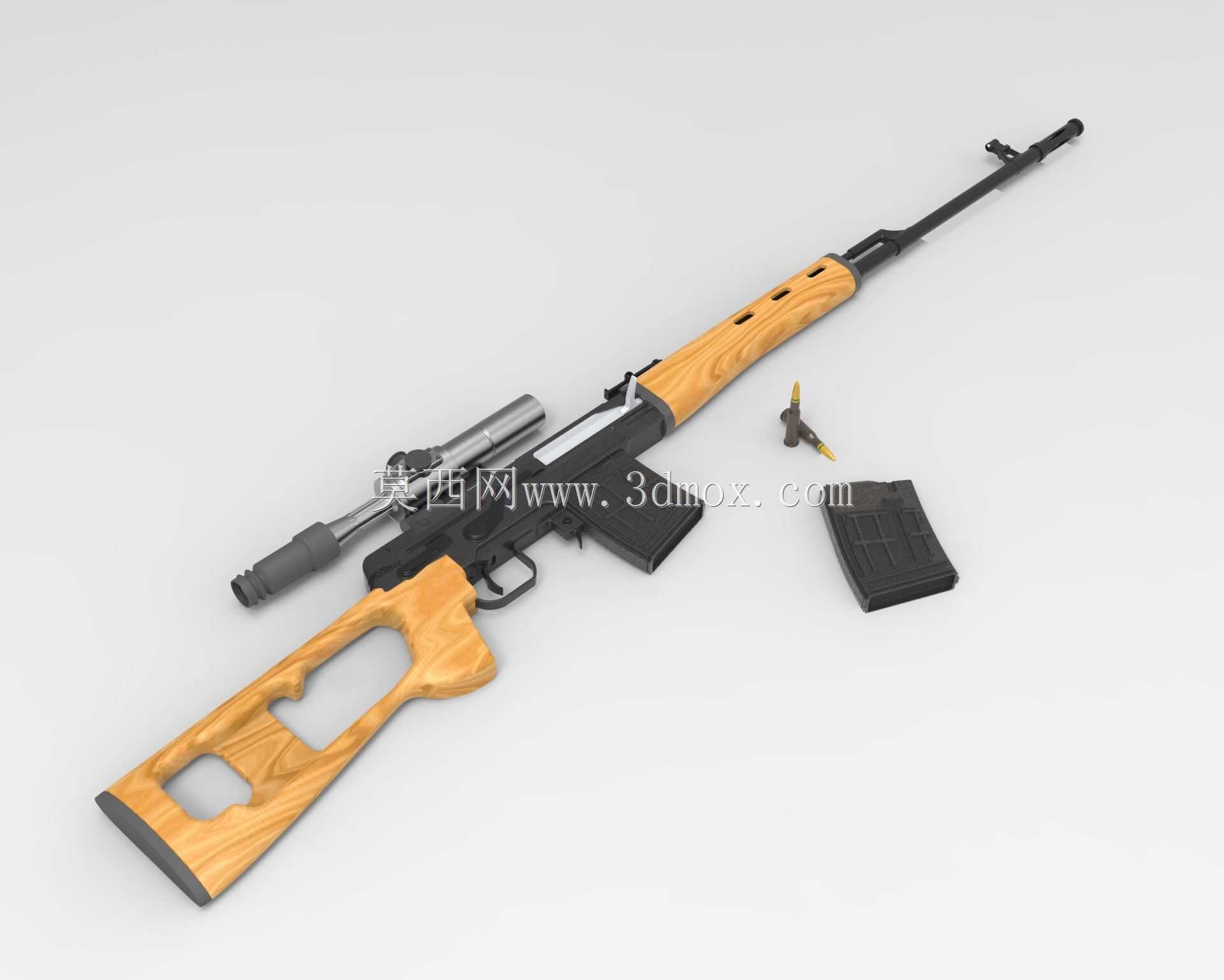

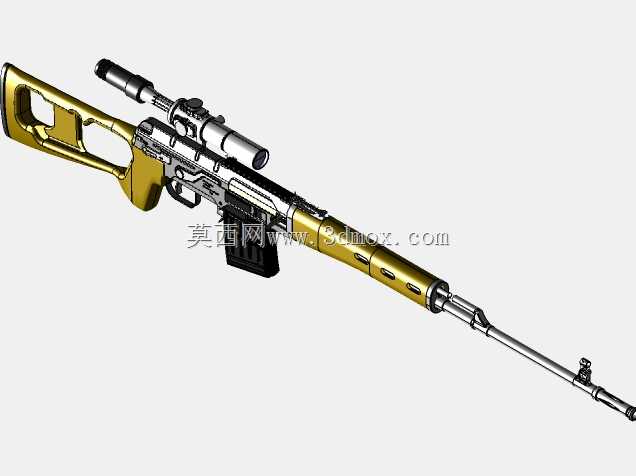

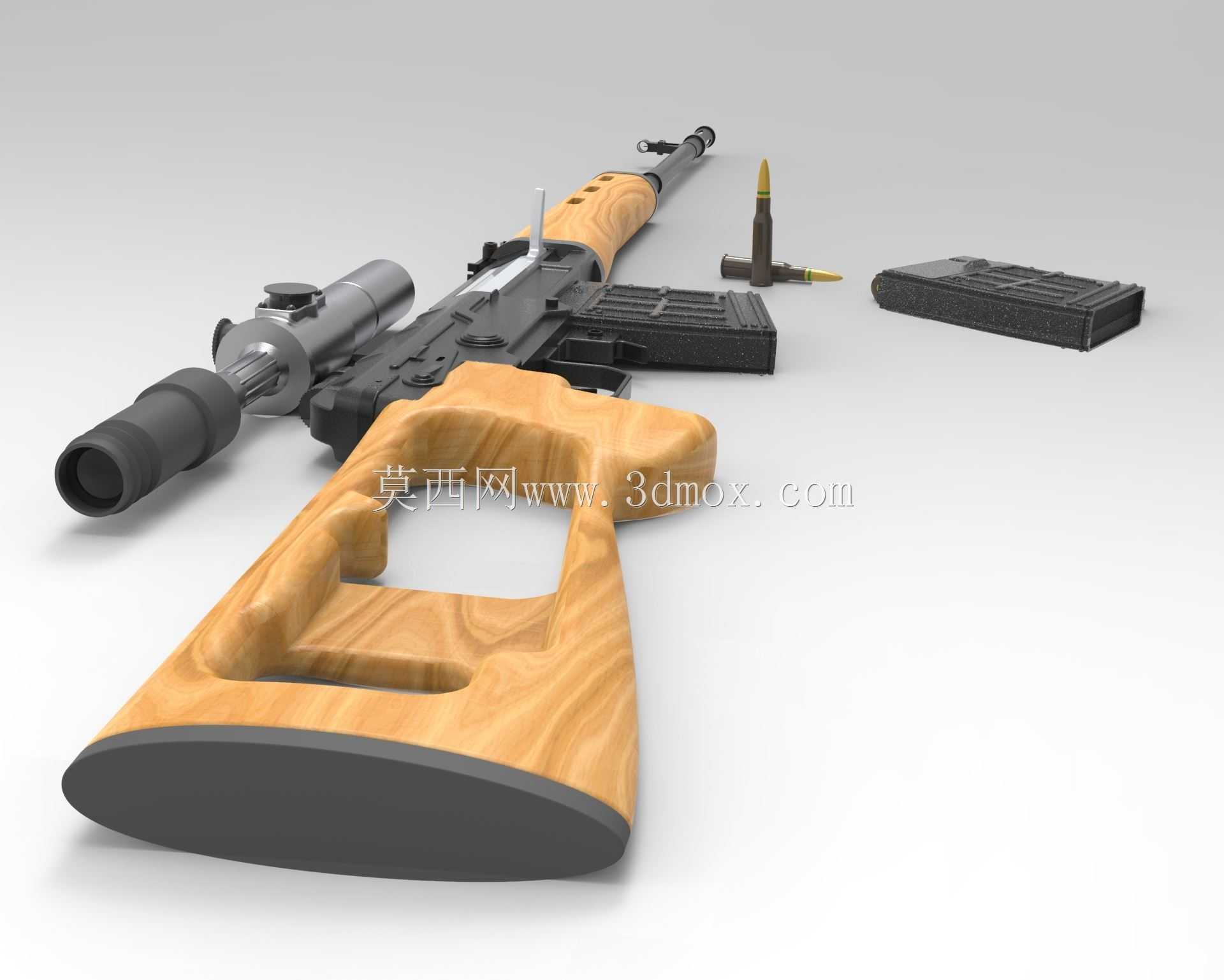

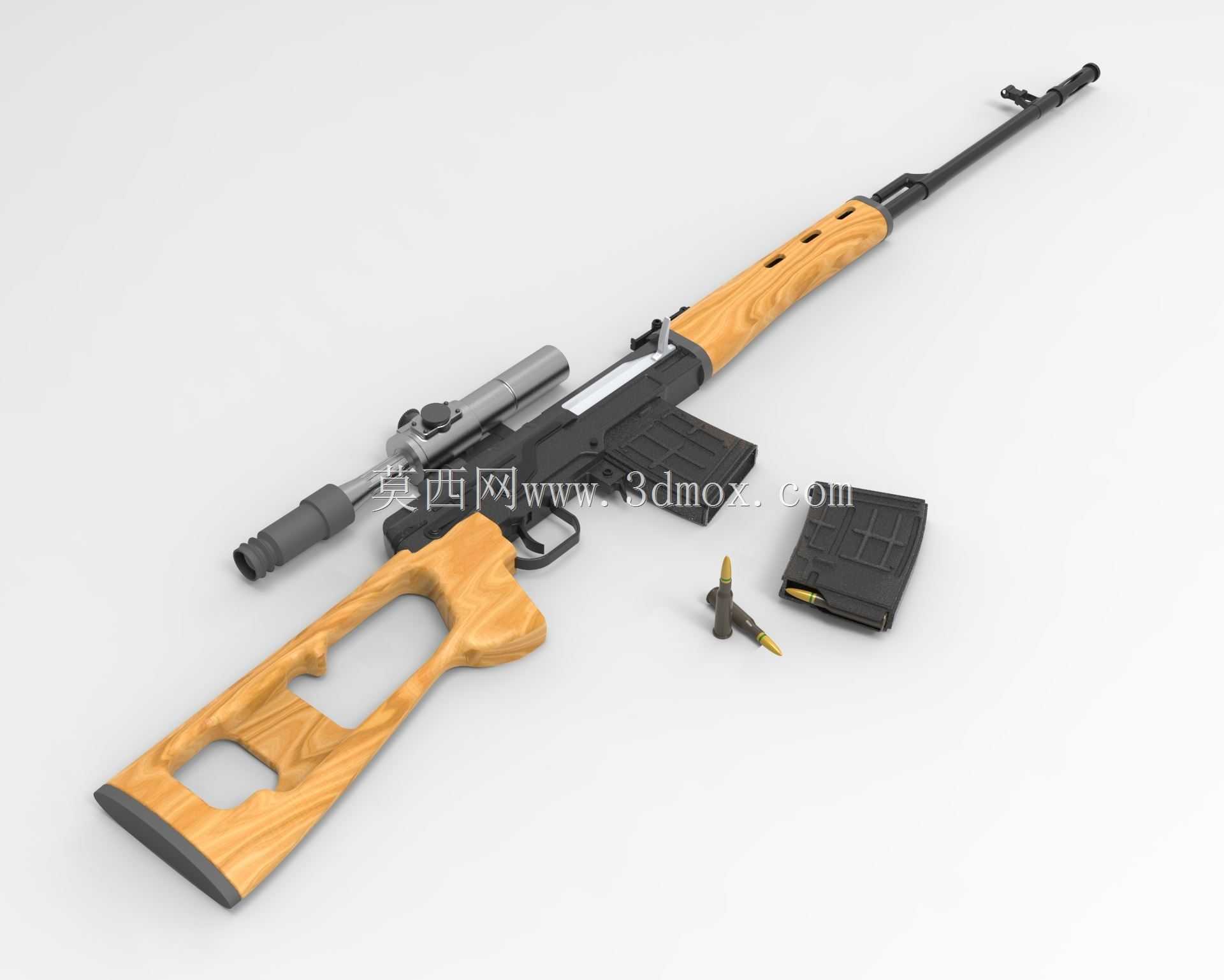

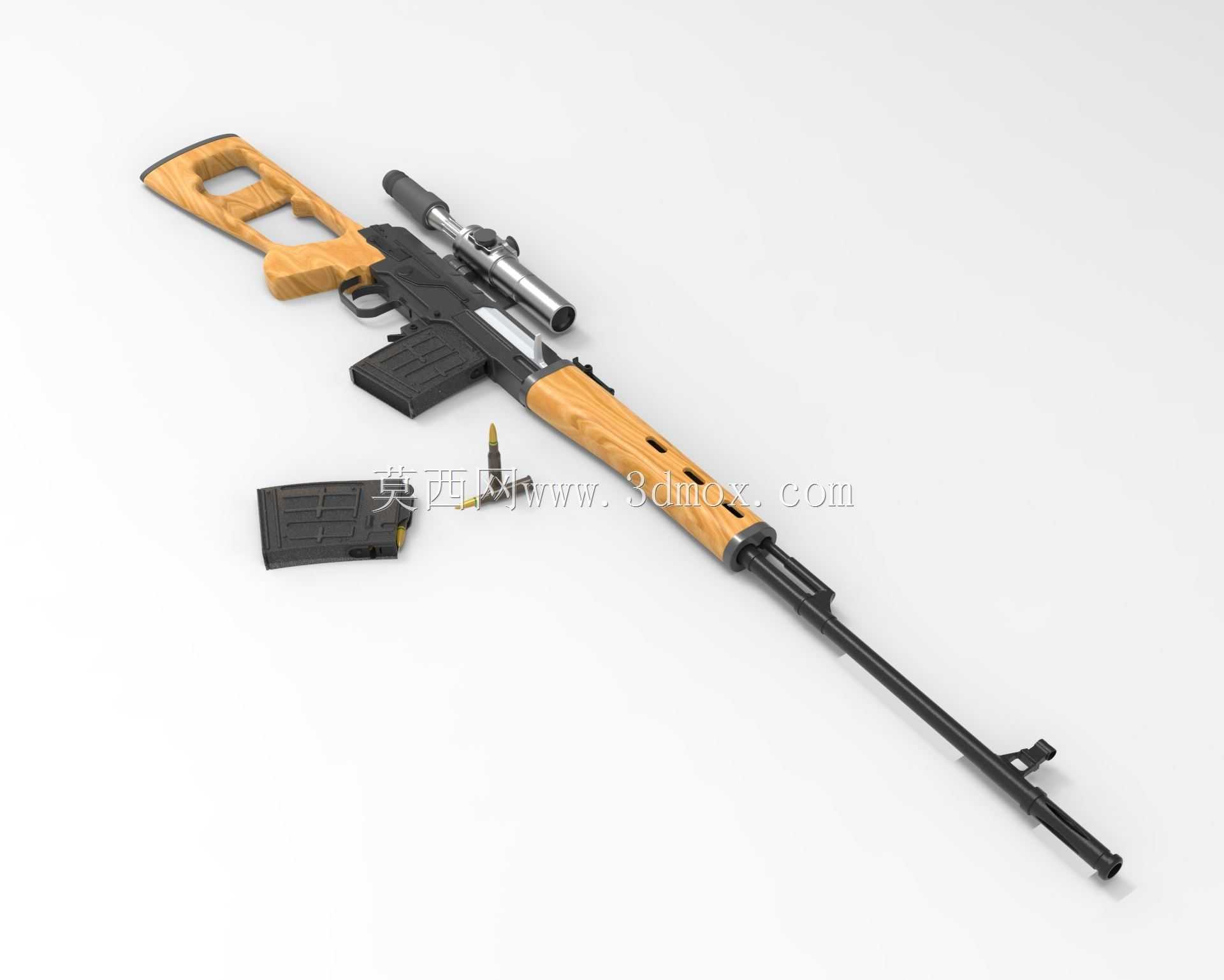

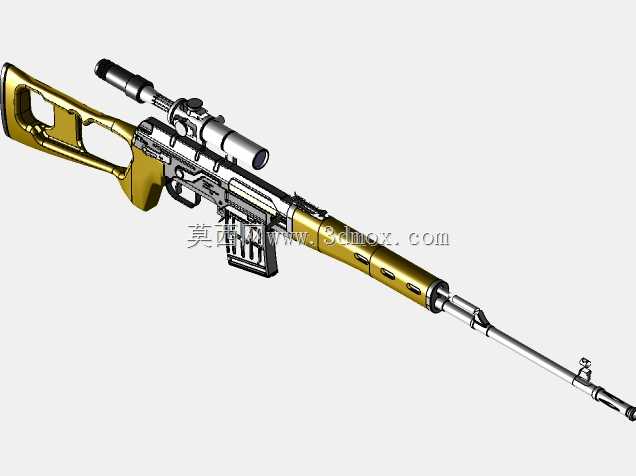

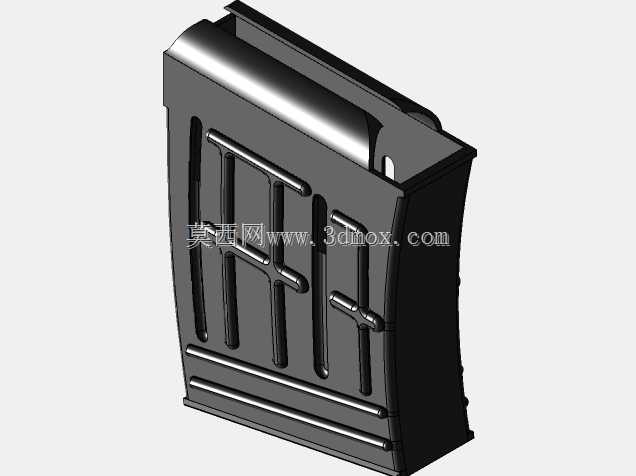

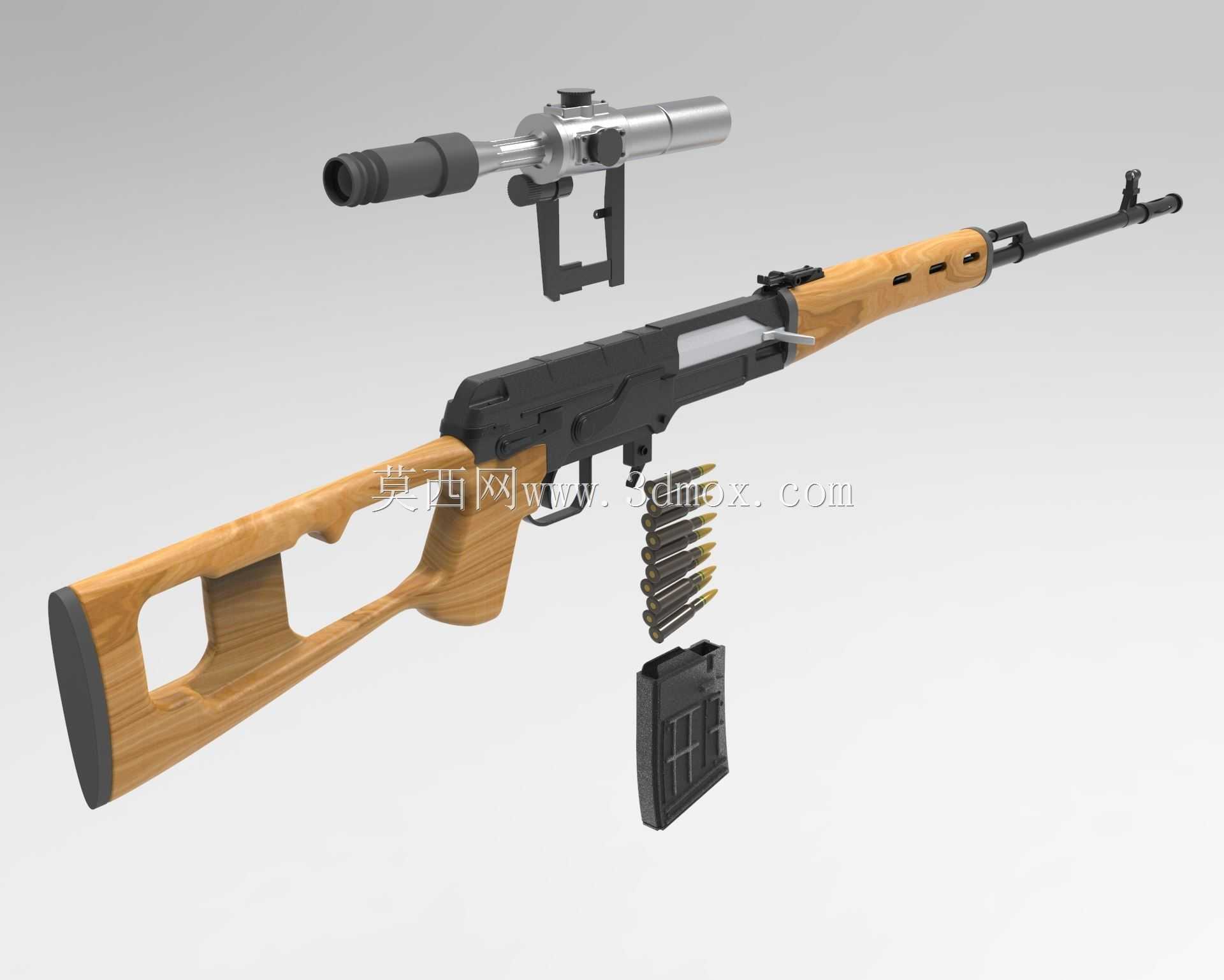

本次建模的半自动精确射手步枪，核心定位是班组支援层面的中远距离精确打击装备，主要配属步兵班组内的精确射手岗位，用于在400-800米射程内对敌方有生目标、轻型掩体后目标、班组指挥节点实施精确压制，填补普通突击步枪有效射程不足、大口径狙击步枪机动性偏弱的装备空白。从结构设计逻辑来看，该枪采用短行程活塞导气式自动原理，搭配枪机回转式闭锁结构，整体布局兼顾半自动射击的可靠性与精确射击的稳定性，建模过程中完整还原了木质枪托与护木的镂空减重结构，枪托部位的拇指孔造型既符合握持人机工程学要求，也能在保证结构强度的前提下降低整枪重量，同时将枪管轴线与枪托抵肩点尽量设置在同一直线，有效降低连续射击时的枪口上跳幅度。外形尺寸层面，整枪全长控制在1.2米级区间，枪管长度约620毫米，建模时严格还原了枪口装置的双室制退结构，该结构可通过两侧导流孔导出部分火药燃气，抵消约30%的后坐能量，提升半自动射击时的连发可控性；供弹结构采用10发可拆卸弹匣，弹匣插口与机匣的配合边界、弹匣卡扣的定位尺寸均按照实物装配关系还原，可实现虚拟装配下的插拔动作模拟。瞄准系统方面，模型还原了机匣侧置的瞄准镜安装导轨结构，配套的光学瞄准镜可实现倍率调节，同时保留了机械瞄具的折叠式准星与表尺结构，满足机械瞄具与光学瞄具的切换使用需求；护木部位的散热槽结构、木质部件的纹理贴合、金属部件的表面处理分界均在建模中做了细节还原，其中活塞筒与枪管的平行度公差、枪机框与机匣导轨的配合间隙均按照轻武器设计的常规公差范围做了参数约束，可用于结构原理演示、虚拟训练场景的装备搭载、轻武器结构教学等场景。从装配边界来看，该枪的发射机组件全部集成在机匣内部，扳机行程、保险拨杆的转动角度均按照实际操作逻辑做了运动副预留，拆解状态下可实现机匣盖拆卸、枪机组件取出、活塞组件拆解等动作模拟，能够完整展示各部件的装配关系与运动逻辑，对于轻武器结构设计学习、战术仿真场景搭建都具备实际参考价值。
