带滑轮结构的起重吊钩三维设计作品

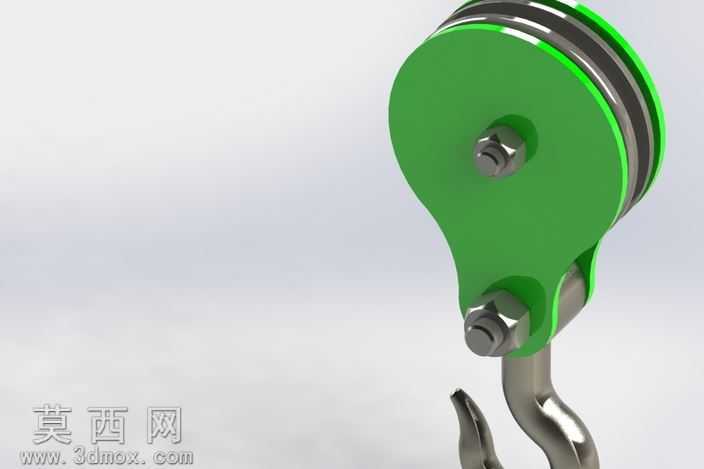

本作品为起重作业场景使用的带滑轮吊钩组件三维建模成果，建模过程严格遵循起重吊具的实际工程尺寸比例，还原了吊钩与滑轮组配合的完整结构。建模阶段首先完成核心受力部件的轮廓绘制，针对滑轮部分，精准构建了带绳槽的轮体、两侧护板、中心销轴与锁紧螺母的装配关系，轮体绳槽的弧度、深度均参照通用起重钢丝绳的适配尺寸设计，确保障碍物干涉检查时钢丝绳可顺畅绕入绕出，不会出现卡绳、脱绳的结构问题。吊钩部分采用锻造吊钩的经典曲面造型，钩头的曲率、钩身的过渡圆角、钩尾与护板连接的销轴结构都做了精细化处理，还原了金属锻件的厚重质感，同时对吊钩与滑轮护板的连接间隙做了合理预留，保证吊钩可在作业范围内灵活转动，适配不同角度的起吊需求。材质渲染阶段，滑轮两侧护板采用醒目的工业防护绿色哑光漆面材质，还原起重设备安全防护色的视觉特征，金属销轴、螺母、吊钩本体采用抛光镀锌金属材质，通过调整金属粗糙度、反射参数，还原金属部件表面的光泽质感与细微的加工纹理，轮体内部的轴承配合面做了哑光金属处理，区分不同部件的材质差异。结构设计上充分考虑起重部件的受力合理性，滑轮中心轴与吊钩连接轴的位置经过受力模拟校准，保证起吊时载荷可均匀分布在各个受力部件上，护板的厚度、加强筋的位置都做了对应优化，既满足结构强度要求，又避免不必要的材料冗余。整体模型装配关系清晰，各个部件可独立拆分查看，既可以作为起重机械设计的参考素材，也可用于起重作业教学的演示模型，完整还原了小型起重滑轮吊钩的结构特征与工业外观。
