利勃海尔顶部回转塔式起重设备三维建模

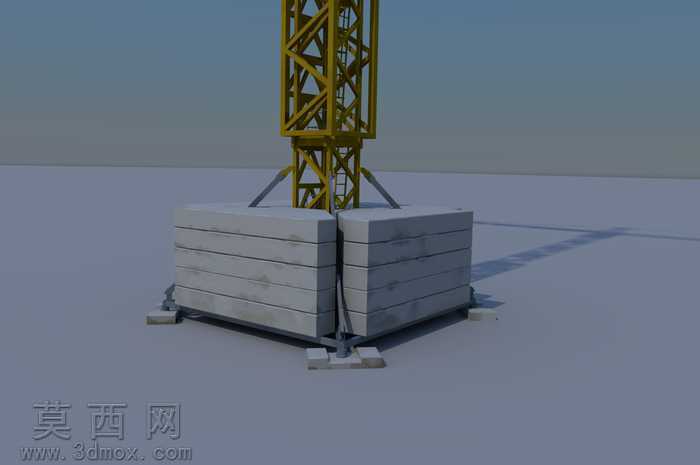

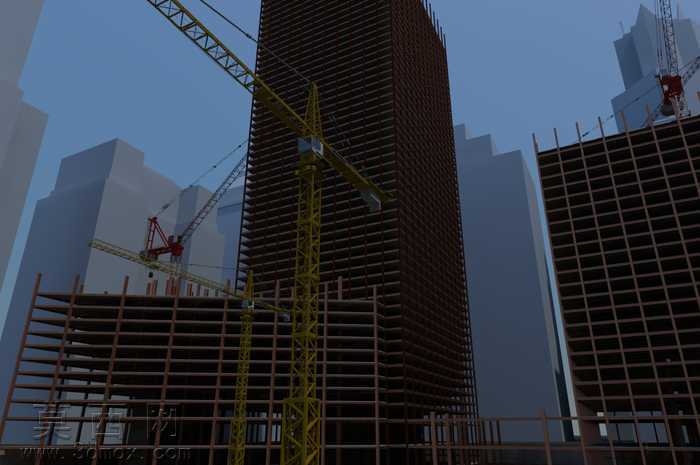

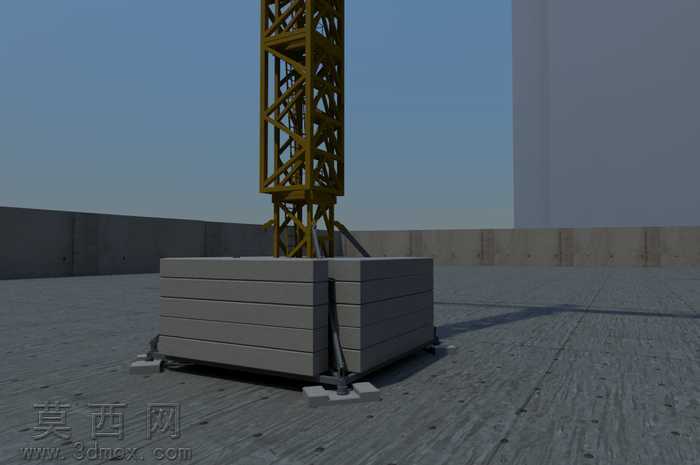

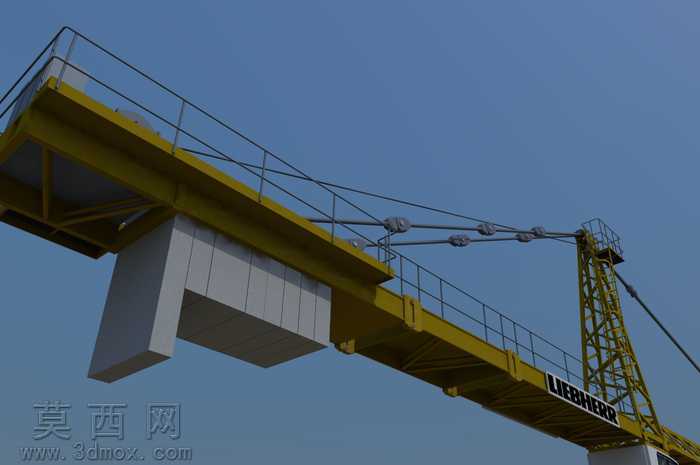

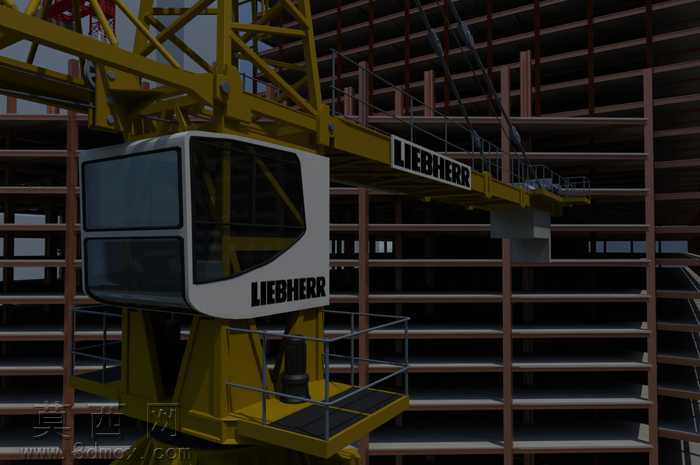

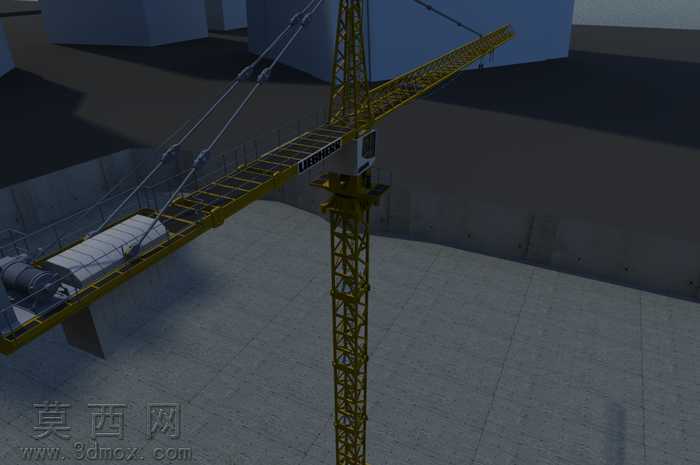

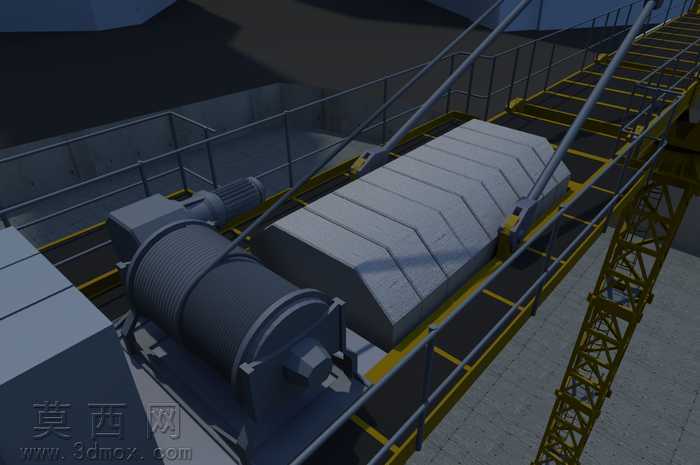

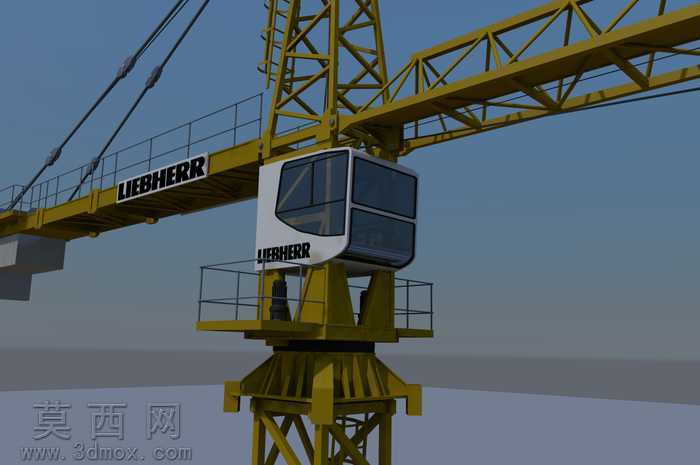

本作品为利勃海尔EC-H与EC-B系列顶部回转式塔式起重机的三维建模成果，建模过程严格参照真实设备的工程参数与外观特征开展，以还原设备真实结构与视觉表现为核心目标。建模阶段首先梳理塔式起重机的整体结构逻辑，将整机拆分为塔身桁架结构、上部回转支承总成、起重臂架、平衡臂架、司机室、变幅机构、起升机构、走台护栏等独立模块，逐模块进行特征建模。塔身部分采用桁架式结构设计，通过参数化阵列生成标准节的腹杆与主弦杆结构，精准还原格构式塔身的力学结构特征，保证杆件连接节点的位置精度，还原真实塔机的受力结构形态。上部回转总成作为连接塔身与臂架的核心部件，重点刻画回转支承的连接结构、回转机构的安装基座，保证上下部分的装配关系完全符合真实设备的装配逻辑，还原顶部回转式塔机可实现上部作业结构全周回转的结构特点。起重臂部分采用变截面桁架结构建模，从臂根到臂尖逐步缩减截面尺寸，还原臂架的受力渐变特征，精准布置臂架上的走台护栏、变幅小车轨道、起升绳导向滑轮等细节部件，保证臂架各节段的连接节点与真实设备一致。司机室部分采用曲面建模与实体建模结合的方式，还原流线型的舱体外观，刻画舱体的窗框结构、观察窗玻璃、舱门细节，同时在司机室外部还原品牌标识的位置与形态，提升模型的辨识度。材质与渲染阶段，针对不同部件匹配对应材质属性：塔身与臂架的钢结构部件采用哑光黄工业漆材质，调整材质的粗糙度与金属度参数，还原工程机械设备漆面的厚重质感，同时添加轻微的使用痕迹纹理，避免材质过于崭新失真；司机室玻璃采用半透明玻璃材质，设置合适的反射率与透明度，还原玻璃的通透感与环境反射效果；护栏、爬梯等附属金属部件采用镀锌钢材质，匹配对应的金属光泽参数；钢丝绳部件采用高粗糙度的深色金属材质，还原钢缆的纤维状纹理特征。渲染阶段采用写实工业场景布光，以模拟天光作为主光源，搭配辅助补光消除结构暗部死黑，突出桁架结构的杆件层次与空间关系，背景采用简洁的浅灰蓝色调，避免背景干扰设备主体的展示效果，同时通过合理的视角设置，同时展示塔机的整体形态与司机室、塔身连接等关键细节部位。模型整体严格遵循真实设备的参数比例，最大钩高68米、最大负载6000公斤、最大工作幅度60米的参数均在建模过程中作为比例参考，保证各部件的尺寸比例协调，装配关系准确，可用于工程机械结构展示、起重作业场景搭建、工程施工模拟等多种场景使用，完整还原了利勃海尔塔式起重机的工业设计特征与结构特点。
