Amarok摩托车三夹轻量化结构设计

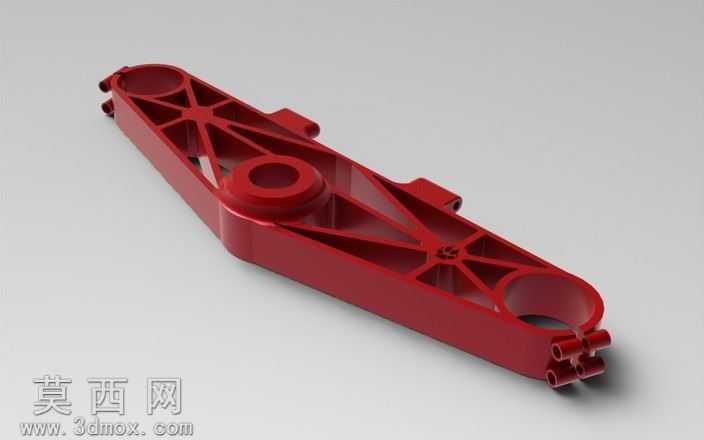

本作品为Amarok摩托车配套三夹零件的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先基于摩托车夹持部件的装配尺寸要求，确定零件总长、各安装孔位的中心距、铰接端的轴孔直径等核心基准参数，以拉伸、凸台、切除等基础特征搭建零件的实体主体框架，再针对零件的受力分布特征完成加强筋结构的布局设计。从渲染呈现效果来看，模型赋予了高饱和度的红色哑光工程塑料材质，材质表面设置了细微的磨砂质感参数，模拟玻纤增强尼龙注塑成型后的真实表面状态，渲染时采用三点布光方案，主光源从侧上方45度投射，勾勒出零件的轮廓起伏与筋位结构，辅助光源补全暗部细节避免结构阴影过黑，背景采用中性浅灰色调突出零件主体，底部添加柔和的接触阴影增强模型的落地真实感。结构设计上，该三夹采用了典型的轻量化镂空筋位布局，主体为长条形承载梁结构，两端分别设置铰接安装孔位，一端为大尺寸贯通圆孔用于与车把主体铰接，另一端为双凸耳式轴孔结构用于连接操控拉索组件，中部设置圆形凸台安装座用于固定附属配件；内部筋位采用三角形桁架式排布，沿零件主受力方向布置纵向主加强筋，横向辅以交叉斜筋连接，在保证整体结构刚性、满足570克承重使用要求的前提下，最大程度去除非承载区域的冗余材料，有效降低零件自身重量，同时筋位的过渡位置全部设置了圆角特征，避免注塑生产时出现应力集中导致的开裂问题，所有安装孔位都设计了同轴的凸台结构，提升孔位的连接强度与装配定位精度。设计思路上，该零件优先兼顾摩托车部件的装配适配性与使用强度需求，摒弃了传统实心结构的笨重设计，通过拓扑优化思路规划筋位走向，在满足注塑成型工艺要求的前提下，让每一处结构都承担对应的受力载荷，既保证零件在摩托车行驶过程中承受颠簸、操控拉力时的结构稳定性，也通过轻量化设计降低整车的簧下质量，提升操控灵活性，模型的所有特征都保留了完整的参数化建模历史，可根据不同车型的尺寸需求快速调整孔位间距、筋位厚度等参数，适配不同规格的摩托车装配使用。
