带安装底座的筒式支撑支架结构设计

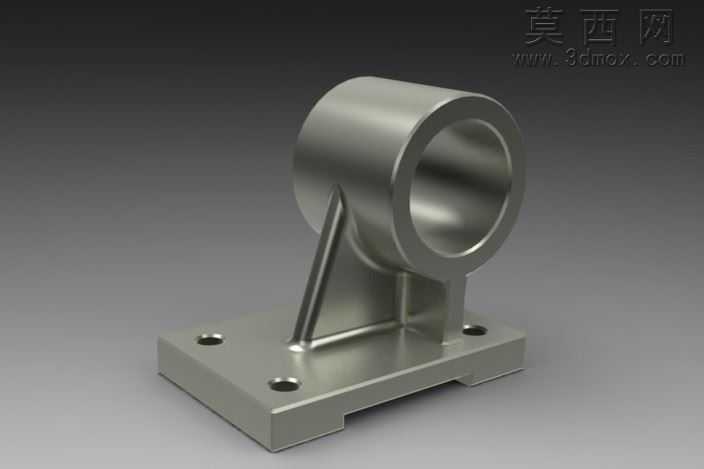

该支架模型采用三维参数化建模方式完成整体结构搭建，建模过程中以基准面定位、草图绘制为基础，通过拉伸、切除、圆角等基础特征命令逐步构建各部分结构，保证各尺寸参数的关联性与可编辑性，便于后续根据实际使用需求调整规格。模型整体分为上部筒状支撑主体、下部矩形安装底座以及连接两者的三角加强筋三个核心部分，上部筒状结构为中空设计，内壁与外壁均做了均匀壁厚处理，可用于穿设轴类、杆类零件实现支撑定位，筒体外径与内孔尺寸经过合理配比，兼顾支撑强度与轻量化需求。下部安装底座为矩形板式结构，底座上对称开设两个圆形安装通孔，孔位边缘做了沉头处理，可适配对应规格的螺栓完成支架在安装基面的固定，底座底部两侧设置有内凹让位槽，既可以减少底座与安装面的接触面积降低平面度加工要求，也能规避安装面的凸起异物保证安装贴合度。连接筒体与底座的三角加强筋采用对称布置形式，筋板与筒体侧壁、底座上表面均做了平滑过渡圆角处理，有效降低结构应力集中系数，提升支架整体的抗载荷能力，避免受径向力时筒体与底座连接处发生断裂失效。材质渲染阶段采用金属磨砂质感的钢材材质，调整环境光与反射参数还原金属零件的真实质感，渲染输出的效果图清晰展现了各部分结构细节与装配关系。设计过程中充分考虑了支架的实际使用场景，在保证结构强度满足支撑需求的前提下，尽可能去除冗余材料实现轻量化，各棱边均做了倒角或圆角处理，既避免锐边划伤也提升了结构的工艺性，适合作为机械基础支撑零件用于各类设备的轴系支撑、杆件定位等场景，建模过程严格遵循机械设计规范，各特征的尺寸标注与公差预留均符合通用机械零件的加工要求，可直接用于后续的工程图生成与加工生产参考。
