壁挂式沐浴用油剂加注混合装置结构设计

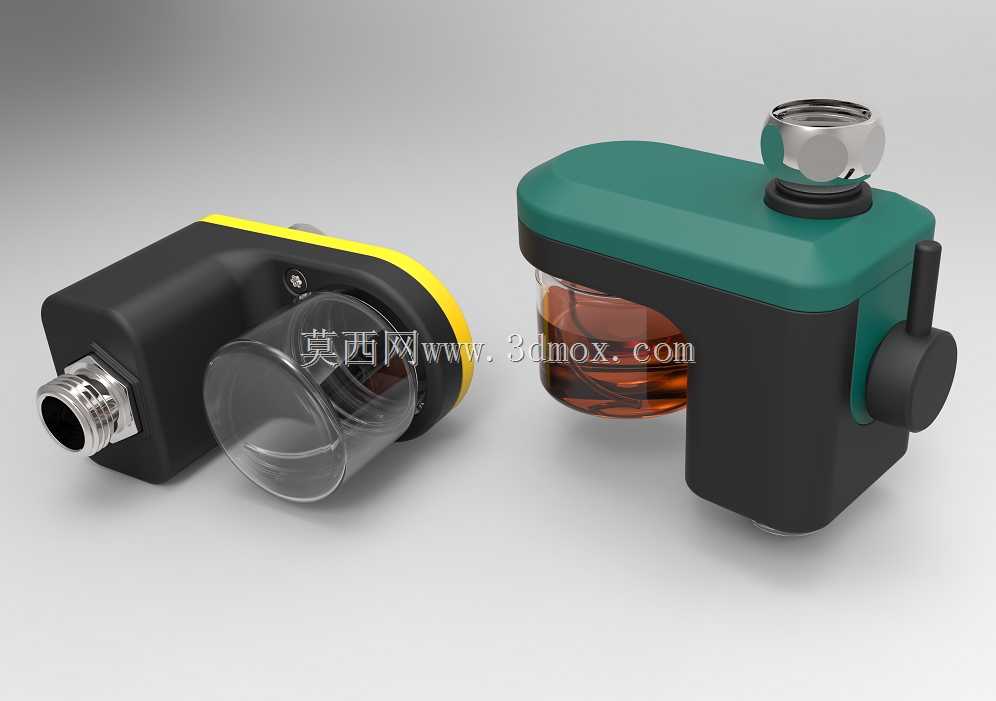

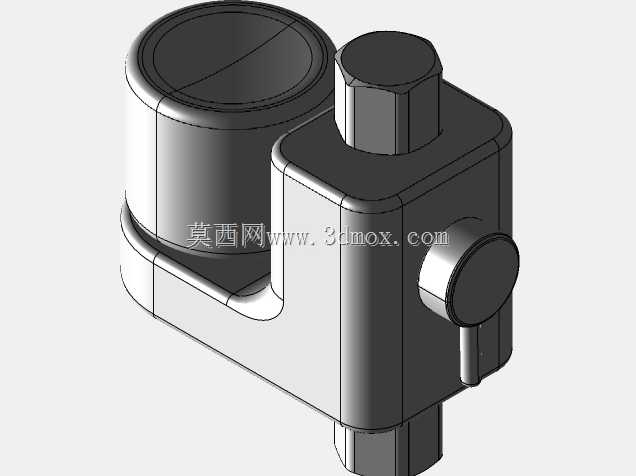

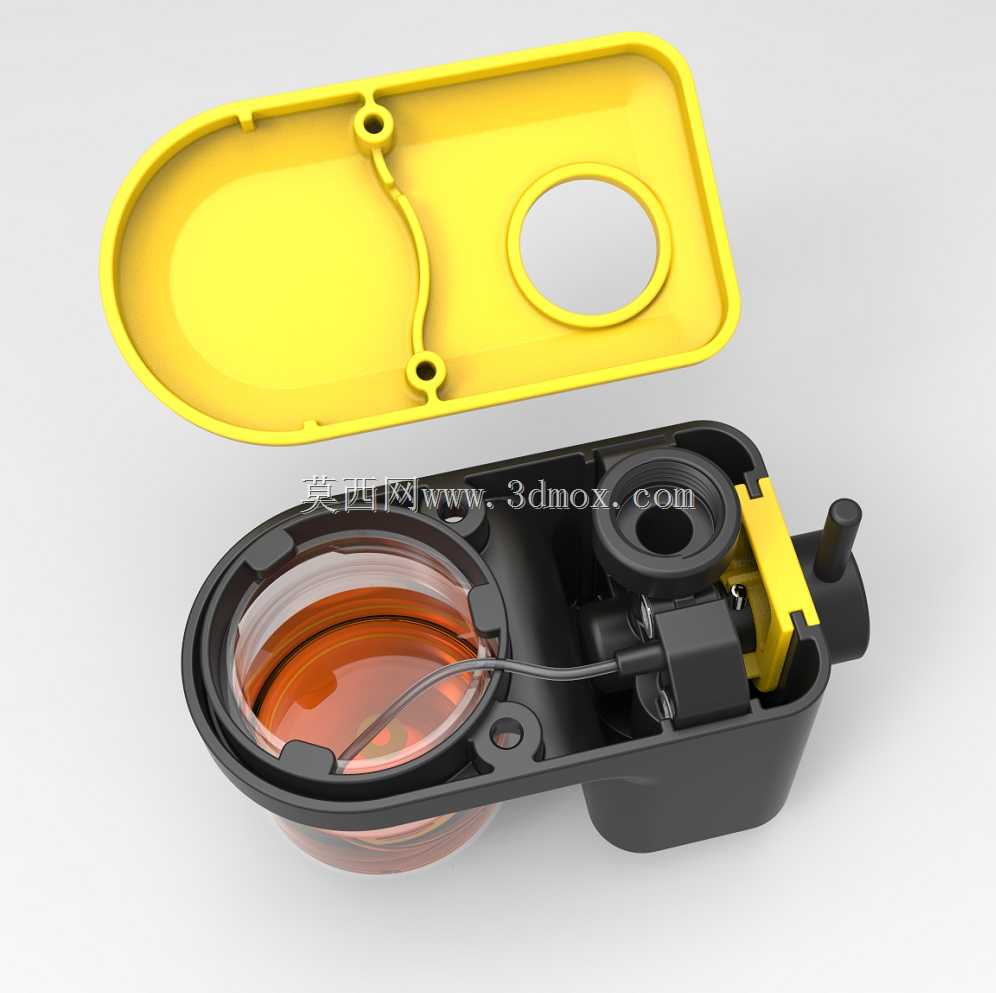

这套装置主要面向家庭卫浴、公共洗浴场景设计，核心作用是在沐浴出水过程中按比例混配护肤油剂，解决传统沐浴后皮肤因过度清洁出现干燥、不适的问题，适配常规淋浴出水通路，无需对现有卫浴管路做大规模改造即可加装。从结构设计逻辑来看，装置采用侧进上出的流体通路布局，侧部设置标准外螺纹进水接口，可直接对接淋浴软管或墙面出水端，顶部设置出水接口连接淋浴喷头，整体采用挂装式结构，主体背部预留贴合墙面的安装平面，安装时无需额外占用淋浴区地面空间，适配多数家庭淋浴区的墙面安装边界，整体外廓尺寸控制在成年人单手握持范围内，不会因体积过大造成淋浴空间的局促感。装置下半部分设置透明储液腔，可直观观察内部油剂剩余存量，储液腔与主体采用快拆式密封连接结构，补充油剂时无需拆卸整个装置，仅需旋下透明储液腔即可完成加注，密封结构采用径向密封圈设计，可耐受淋浴场景下的温变与水压波动，避免出现渗漏问题。主体上部设置流量调节旋钮，可根据使用者的皮肤状态、季节变化调整油剂混入比例，调节结构采用阻尼式档位设计，每个档位对应固定的混配比例，调节时无需额外工具，徒手即可操作，旋钮表面设置防滑纹理，即便手部沾水沾沐浴露也能顺畅调节。流体混合腔设置在主体内部进水端与储液腔的衔接位置，进水水流通过时形成的负压自动将储液腔内的油剂吸入水流中，无需额外动力结构即可实现均匀混合，混合腔内部设置扰流结构，避免油剂与水出现分层流出的问题，保证出水全程油剂混合比例稳定。外壳部分采用包胶式结构设计，主体硬质结构外层包裹软质防滑层，既可以提升装置的抗磕碰性能，避免淋浴过程中误碰造成外壳损伤，也能降低装置表面的冷凝水附着，提升握持操作的触感。装置的金属接口部分采用标准卫浴通用螺纹规格，可适配市面上绝大多数常规淋浴软管、喷头的连接尺寸，安装时仅需常规生料带做密封处理即可完成装配，无需特殊安装工具。
