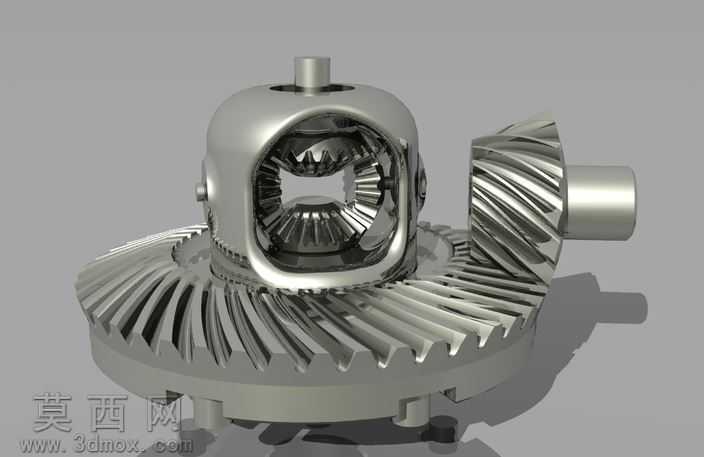

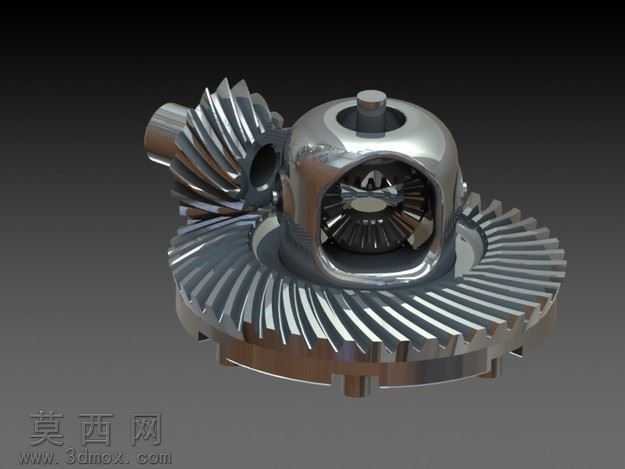

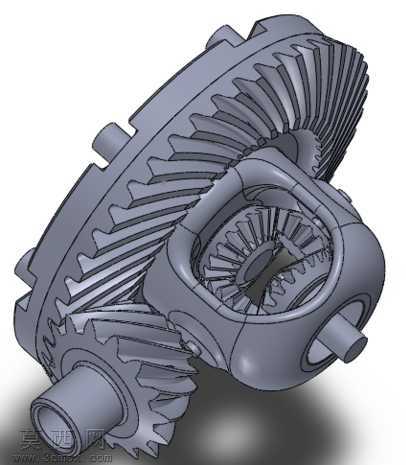

本作品为差速器锥齿轮传动组件的三维建模设计,建模过程严格遵循机械传动设计规范,以差速器实际工作原理为核心依据开展结构搭建。建模阶段首先完成差速器壳体的主体轮廓构建,通过草图绘制、旋转凸台、特征切除等操作还原壳体的安装定位结构,预留出半轴齿轮、行星齿轮的装配腔体,同时在壳体外侧设置与主减速从动齿轮连接的定位凸台与安装孔位,保证各部件装配的同轴度与位置精度。针对核心的齿轮部件,建模时依据锥齿轮的啮合参数完成齿形的精准生成,还原主减速从动锥齿轮、行星锥齿轮、半轴锥齿轮的齿廓曲面,保证齿面的啮合接触区域符合传动要求,避免出现传动卡滞、啮合间隙过大的问题;各齿轮的轴孔、定位端面均按照装配公差要求进行特征构建,确保与对应传动轴、差速器壳体的配合精度。材质与渲染环节,为金属传动部件赋予哑光合金钢材质,还原机械加工后的金属质感,通过调整材质的粗糙度、反光度参数,模拟实际零部件经过机加工后的表面状态;渲染时采用柔和的工业产品布光方案,通过多角度光源凸显齿轮的齿形结构、壳体的加强筋结构与装配关系,清晰展示各部件的连接逻辑与空间位置。结构设计上,完整还原差速器的动力传递路径:动力从主减速从动锥齿轮输入,带动差速器壳体转动,通过行星齿轮轴带动行星齿轮公转,在两侧车轮存在转速差时行星齿轮可绕自身轴自转,实现两侧半轴齿轮的差速输出,各部件的限位结构、装配间隙均按照实际机械设计要求进行预留,既保证传动过程的结构稳定性,也满足差速功能的运动空间需求。整个建模过程注重结构的合理性与装配的可行性,每一处特征都对应实际零部件的加工与装配需求,可用于机械原理教学、差速器结构认知以及相关传动部件的设计参考,清晰展现了锥齿轮差速传动的核心结构与工作逻辑。
- 上一篇:差速器传动组件三维结构设计
- 下一篇:啮合式直齿圆柱齿轮传动组件结构设计
- 全部评论(0)
- 模板大小: 5.56 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: SolidWorks2011,效果图,其它,
- 软件分类: 齿轮
