啮合式直齿圆柱齿轮传动组件结构设计

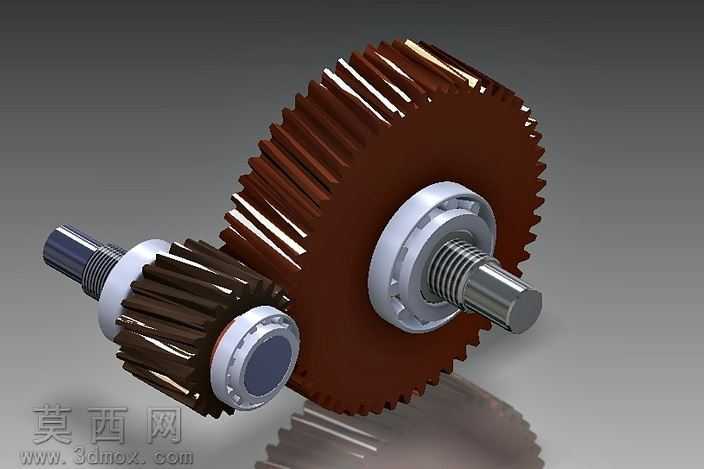

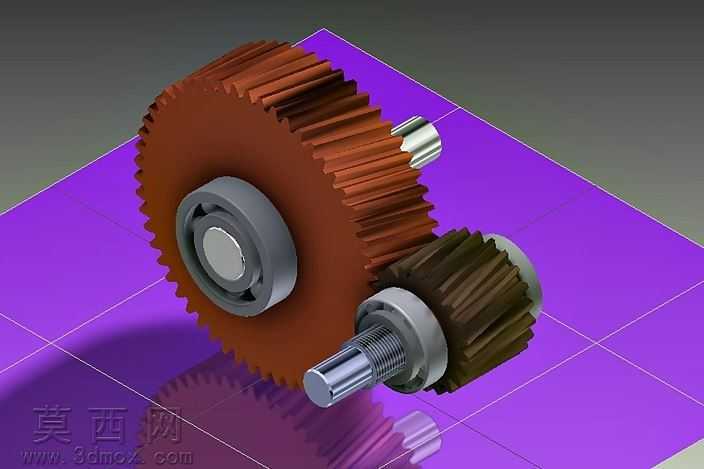

本作品为啮合式直齿圆柱齿轮传动组件的三维建模成果，建模过程严格遵循直齿圆柱齿轮的齿廓啮合基本定律，以渐开线齿形为核心构建基准，先通过参数化绘制完成单个齿轮的齿坯轮廓，结合齿顶高系数、顶隙系数、模数等核心传动参数，通过阵列、布尔运算完成轮齿的均匀排布，确保每一个轮齿的齿厚、齿距、齿形角都符合机械传动的精度要求，避免传动过程中出现卡滞、侧隙过大或过小的问题。建模过程中同步完成配套传动轴的结构设计，轴段根据齿轮安装、轴承定位、动力输入输出的需求设置了不同的轴径，预留了螺纹锁紧结构的安装位置，轴与齿轮内孔的配合面按照过渡配合的公差要求做了结构适配，保证齿轮安装后的同轴度，减少传动过程中的径向跳动。材质与渲染环节，针对齿轮主体采用了合金结构钢的材质表现，还原金属零件经过热处理后的深棕氧化质感，轮齿啮合面做了轻微的高光处理，体现机加工后的表面光洁度；两端的锁紧螺母、定位轴肩部分采用了镀锌金属的亮银色材质，区分不同功能的零件结构，同时添加了柔和的环境反射效果，让金属零件的质感更贴近真实工业零件的视觉表现，背景采用渐变灰色调突出传动组件本身，底部添加柔和倒影增强模型的立体感。结构设计上，该组件采用大小齿轮啮合的传动布局，可实现固定传动比的减速传动效果，大齿轮作为从动件可输出更大的扭矩，小齿轮作为主动件适配高速动力输入，齿轮两侧的定位结构可限制齿轮工作时的轴向窜动，保证啮合位置的稳定性，整体结构没有冗余设计，所有特征都服务于动力传递的核心功能，可用于机械传动教学演示、传动机构方案验证、通用机械设备的传动系统设计参考，建模过程中对轮齿啮合的干涉区域做了反复校验，确保两个齿轮在啮合传动过程中不会出现齿面干涉，能够顺畅完成连续的回转运动传递。
