平面盘绕式等截面螺旋实体结构建模示例

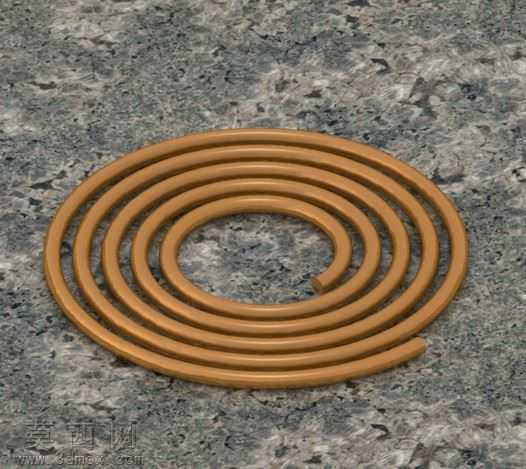

本作品为螺旋实体边缘建模方法的演示案例，建模过程围绕非函数式螺旋的实体生成逻辑展开，核心解决曲面与曲线交点定位的关键问题，区别于常规参数化函数螺旋的生成路径，为特殊形态螺旋结构的建模提供可复用的实操思路。建模前期首先梳理平面盘绕螺旋的形态特征，该结构为等截面圆条状型材在同一平面内逐圈向外盘绕形成，相邻圈体保持均匀间距，整体呈现规整的同心盘绕形态，截面全程保持一致的圆形轮廓，无截面渐变或空间抬升的结构变化。建模阶段首先搭建基准平面，绘制平面螺旋的引导路径，此处不采用常规螺旋线函数直接生成实体的方案，而是通过曲面构建与曲线求交的方式提取实体边缘：先生成盘绕路径的导向曲面，再绘制对应圆形截面的轮廓曲线，通过曲面与曲线的交点定位截面的放置点位，确保每一处截面都与引导路径保持垂直对齐，避免扫描过程中出现截面扭转、形态偏移的问题。完成截面与路径的匹配后，通过扫描特征生成基础螺旋实体，再对实体边缘进行连续性校验，逐段检查曲面与曲线交点的匹配精度，修正边缘处的衔接误差，确保实体表面光滑连续，无破面、褶皱或几何错位的问题。材质与渲染阶段，为实体赋予暖棕色哑光硬质塑料材质，调整材质的粗糙度参数模拟真实塑胶的表面质感，搭配带有自然斑驳纹理的花岗岩质感地面作为承载背景，打光采用柔和的漫反射主光源搭配辅助补光，弱化生硬阴影，清晰呈现螺旋结构的盘绕层次与边缘轮廓，直观展示最终实体的形态效果。整个建模过程重点演示非函数螺旋的实体边缘生成逻辑，解决了常规参数化螺旋命令无法覆盖特殊形态需求的问题，通过曲面与曲线求交的方式精准定位结构边缘，能够为各类平面盘绕类螺旋零件、密封结构、弹性元件的建模提供参考，帮助建模人员掌握特殊螺旋结构的边缘处理技巧，提升复杂曲面实体的建模精度与效率。
