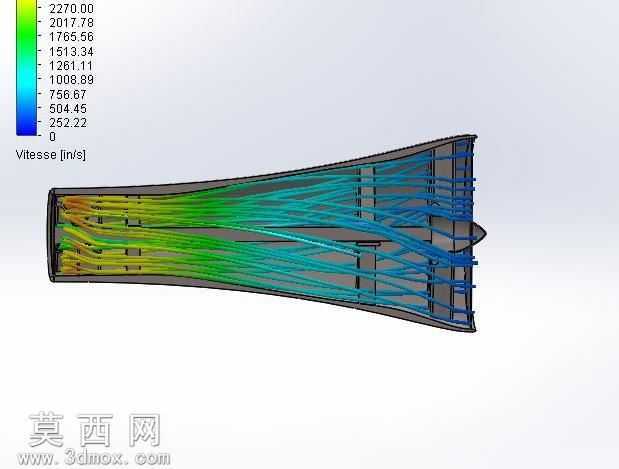

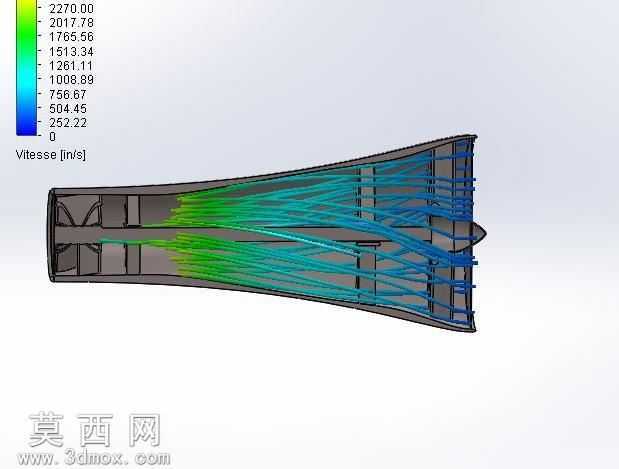

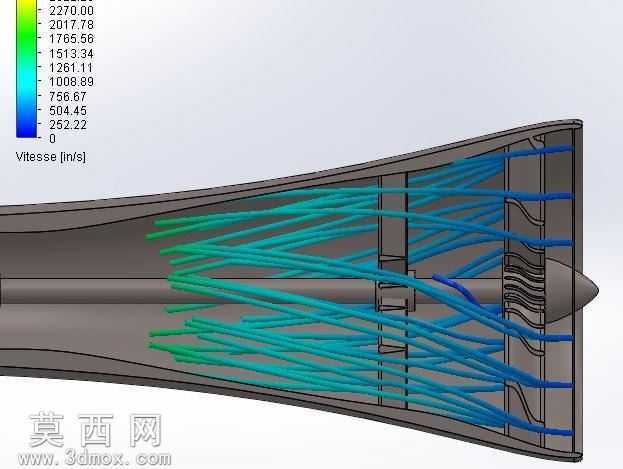

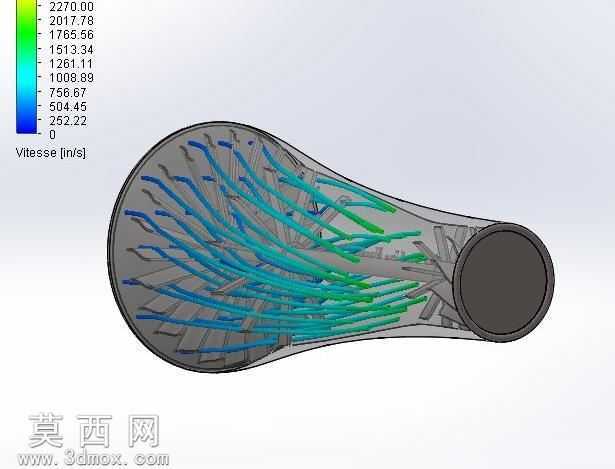

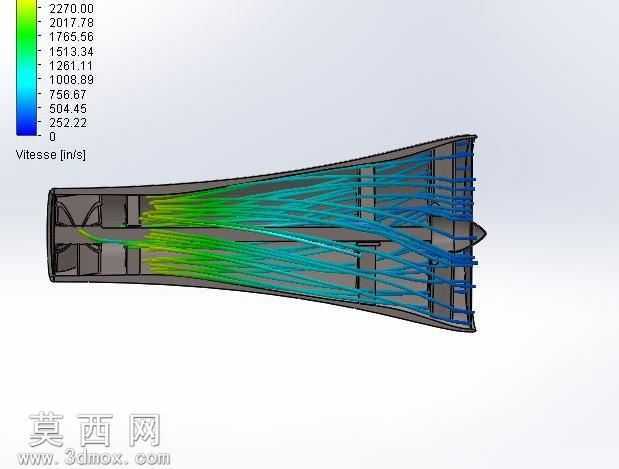

MD-130燃气涡轮发动机概念三维设计作品

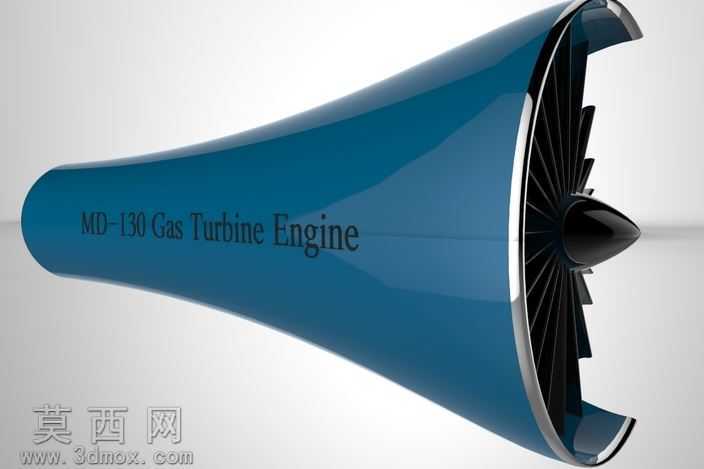

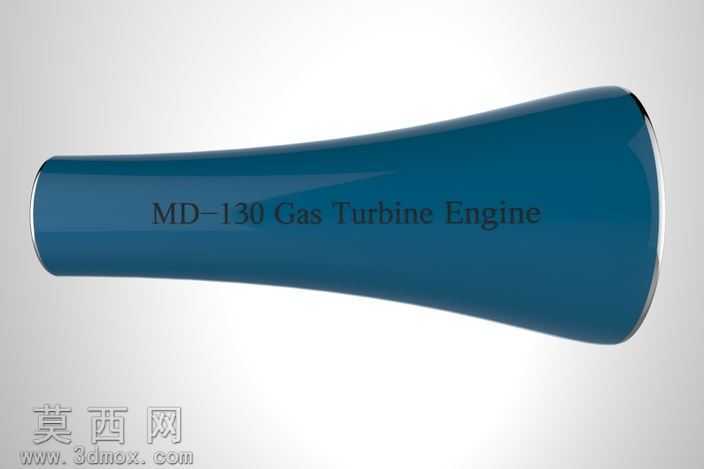

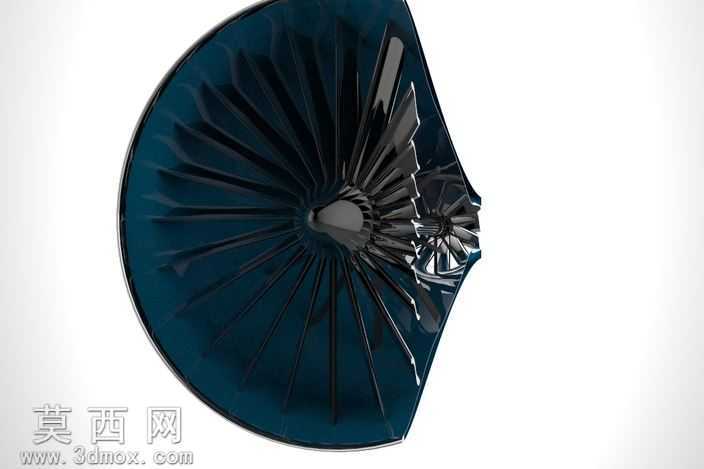

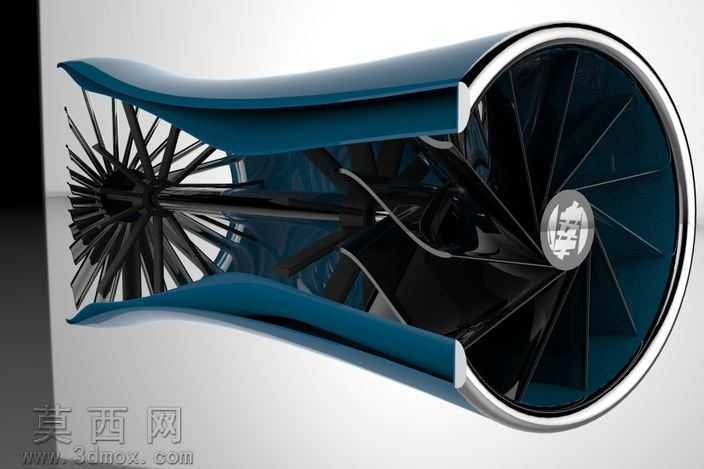

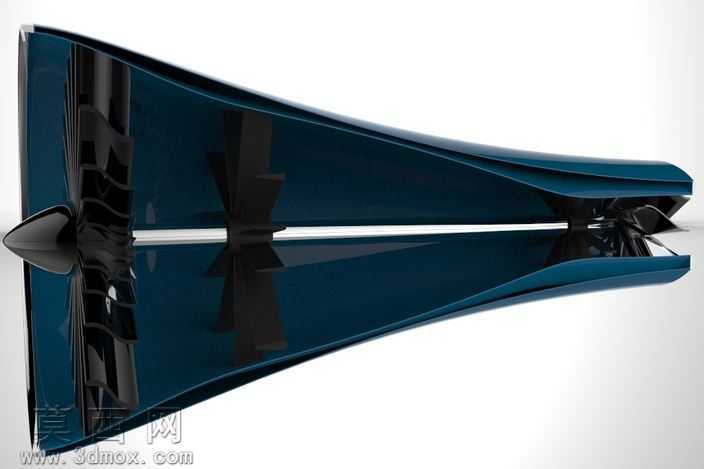

本作品为MD-130燃气涡轮发动机的概念建模设计，创作者以探究涡轮发动机工作原理为核心出发点，采用SolidWorks开展三维建模工作，整体建模过程遵循航空发动机的真实结构逻辑，同时兼顾概念设计的视觉表现力。模型首先完成了发动机短舱的主体曲面构建，通过顺滑的流线型曲面放样，还原了大涵道比涡轮发动机短舱的气动外形特征，外表面赋予高光泽的深蓝色烤漆材质，表面印刷清晰的型号标识，还原真实航空发动机短舱的涂装质感，曲面过渡顺滑无棱角，充分考虑了进气道的气动导流需求。进气道唇口部分采用金属镀铬材质，通过曲面加厚与圆角处理，还原唇口的圆滑过渡特征，保证进气气流的平顺导入。前端风扇叶片部分采用阵列建模方式，按照真实涡扇发动机的叶片排布角度完成多组叶片的装配，叶片采用哑光黑色耐高温合金材质，叶片型面遵循翼型设计逻辑，带有合理的扭转角度，还原风扇叶片的气动外形特征，叶片根部与轮毂的连接位置做了平滑过渡处理，避免应力集中的结构问题。进气道中心的整流锥采用圆滑的纺锤形曲面设计，同样使用哑光黑色金属材质，与风扇叶片形成统一的视觉效果，起到进气导流的核心作用。当前模型处于概念设计的中期阶段，创作者后续将持续补充压气机、燃烧室、涡轮、尾喷管等核心内部构件，同步完善各部件的装配约束关系，补充对应结构的细节特征，同时将配套制作更多结构展示渲染图，完整呈现燃气涡轮发动机从进气到做功排气的全流程结构，通过三维建模的方式具象化呈现航空发动机的工作逻辑，让抽象的航空动力原理通过可视化的三维模型得到清晰展现，也为后续同类型动力装置的建模设计提供可参考的结构思路。
