微型滚珠啮合式创意齿轮传动结构

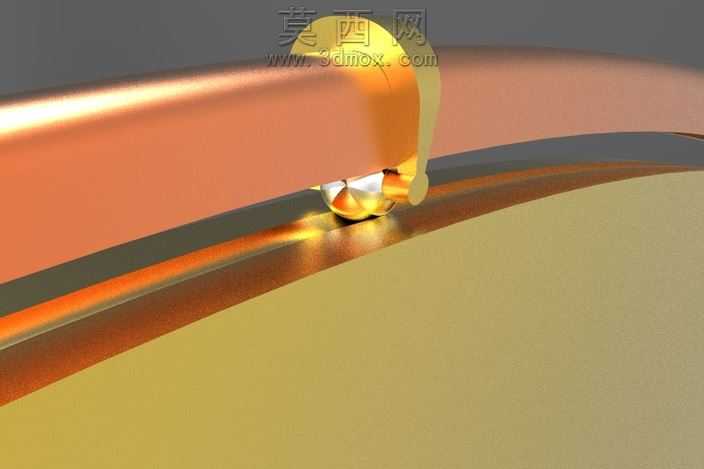

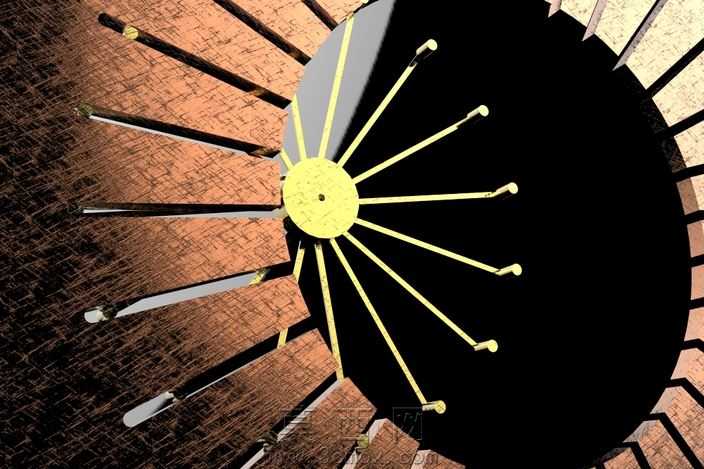

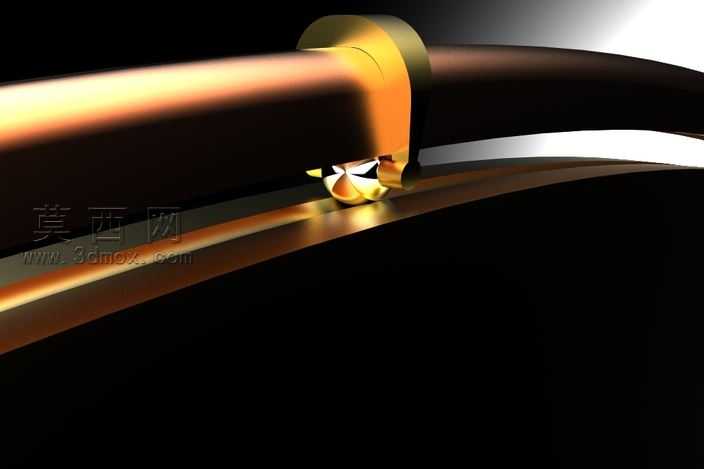

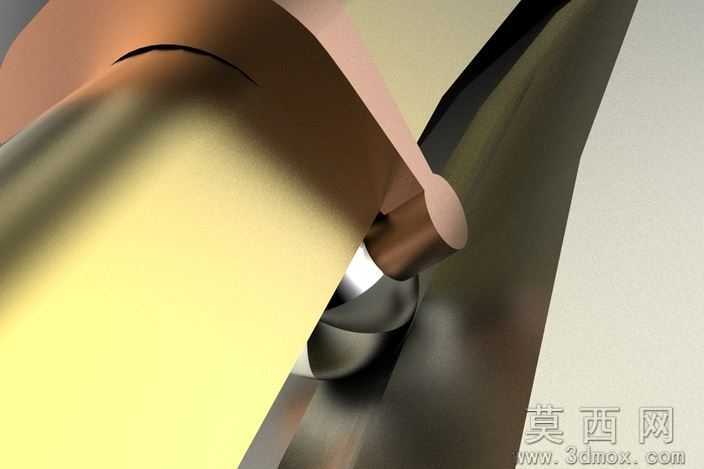

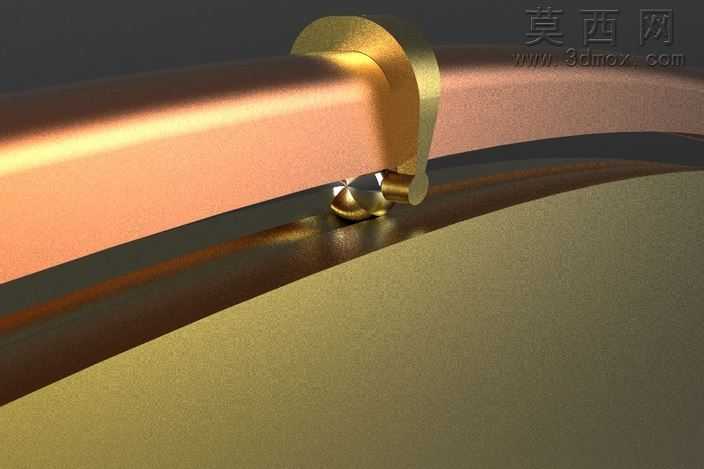

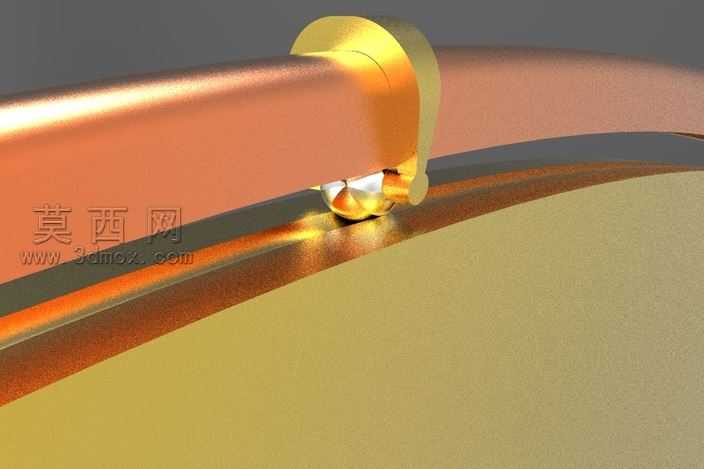

本作品为一款创意微型齿轮传动装置，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的公差配合规范，对每一处啮合接触位置都做了精准的尺寸约束，确保结构具备实际运动可行性。建模阶段首先完成核心传动基体的轮廓绘制，通过旋转凸台命令生成弧形传动基座，再对基座的啮合接触面做等距偏移处理，预留出滚珠滚动的间隙空间；之后绘制12颗标准钢珠的实体模型，通过圆周阵列命令将钢珠均匀排布在啮合轨道内，每颗钢珠都添加了同轴心与路径配合约束，模拟真实轴承外环的滚动支撑效果。渲染阶段采用KeyShot完成材质与光影调试，弧形传动基座赋予磨砂黄铜材质，调整金属粗糙度为0.15、反射率为0.8，还原铜质金属温润的哑光金属质感；上方的拨叉传动件赋予抛光紫铜材质，提高表面反射清晰度，模拟高抛光铜件的亮面反光效果；滚珠部分采用高铬轴承钢材质，设置镜面反射参数，还原钢珠表面高亮的金属反光特性。场景布光采用三点布光法，主光源从左上方45度角入射，打出金属表面的主高光带，辅助光源从右侧补光弱化暗部死黑，底部添加弱反光板勾勒零件底部轮廓，最终渲染图清晰展现了各零件的材质层次与结构细节。结构设计上打破了传统齿轮的齿牙啮合形式，采用钢珠作为中间传动介质，拨叉件推动钢珠沿弧形轨道滚动，带动基座完成定角度传动，既保留了齿轮传动的精准传动比特性，又通过滚珠滚动降低了啮合摩擦阻力，结构紧凑精巧，适合用于微型精密传动场景、机械教学演示模型或是创意机械摆件的设计参考，整体设计兼顾了机械传动的实用性与结构创意的观赏性，每一处配合面都经过干涉检查验证，无结构干涉问题，可直接用于3D打印验证或是进一步的工程化优化设计。
