手摇式工件夹持定位工装结构设计

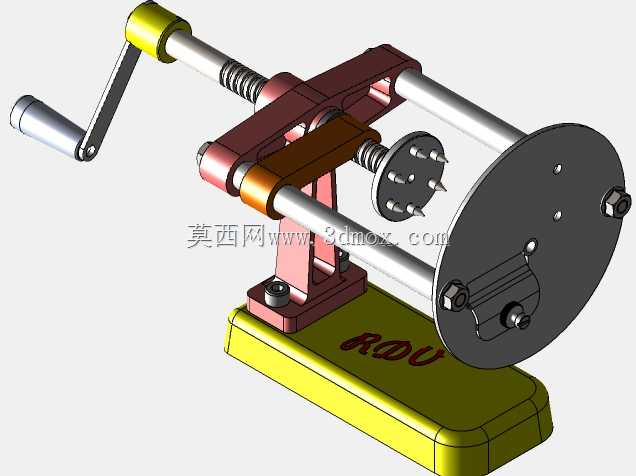

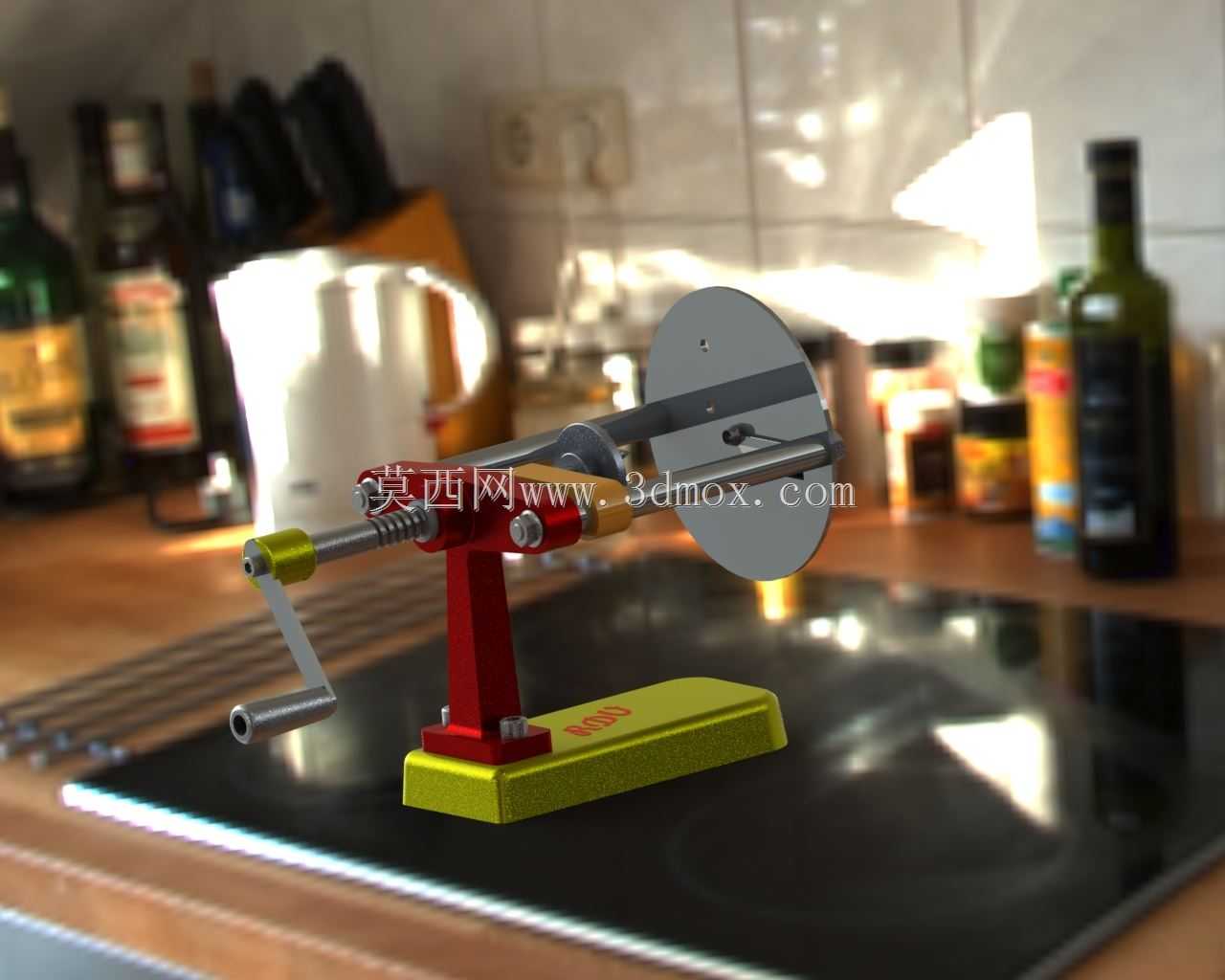

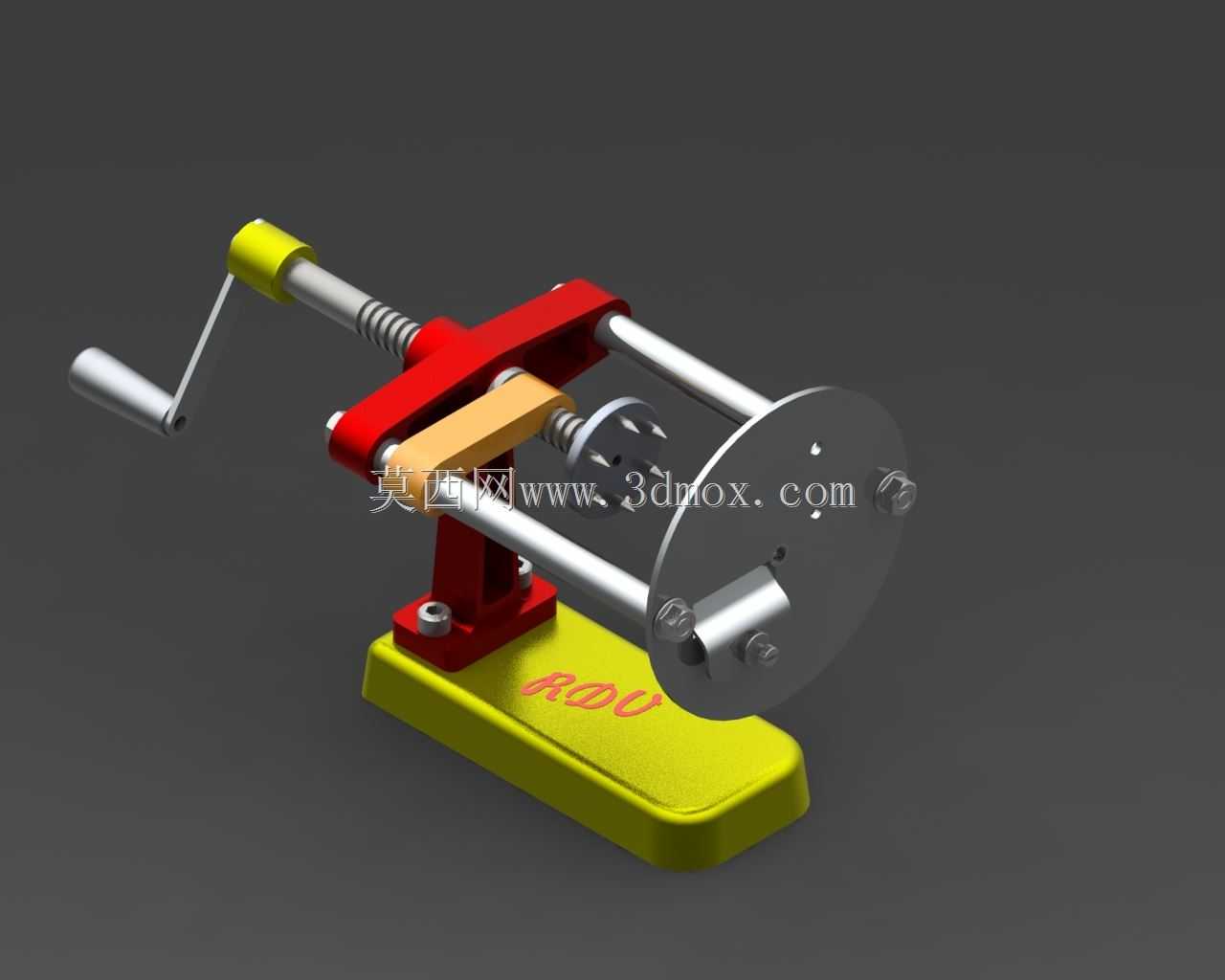

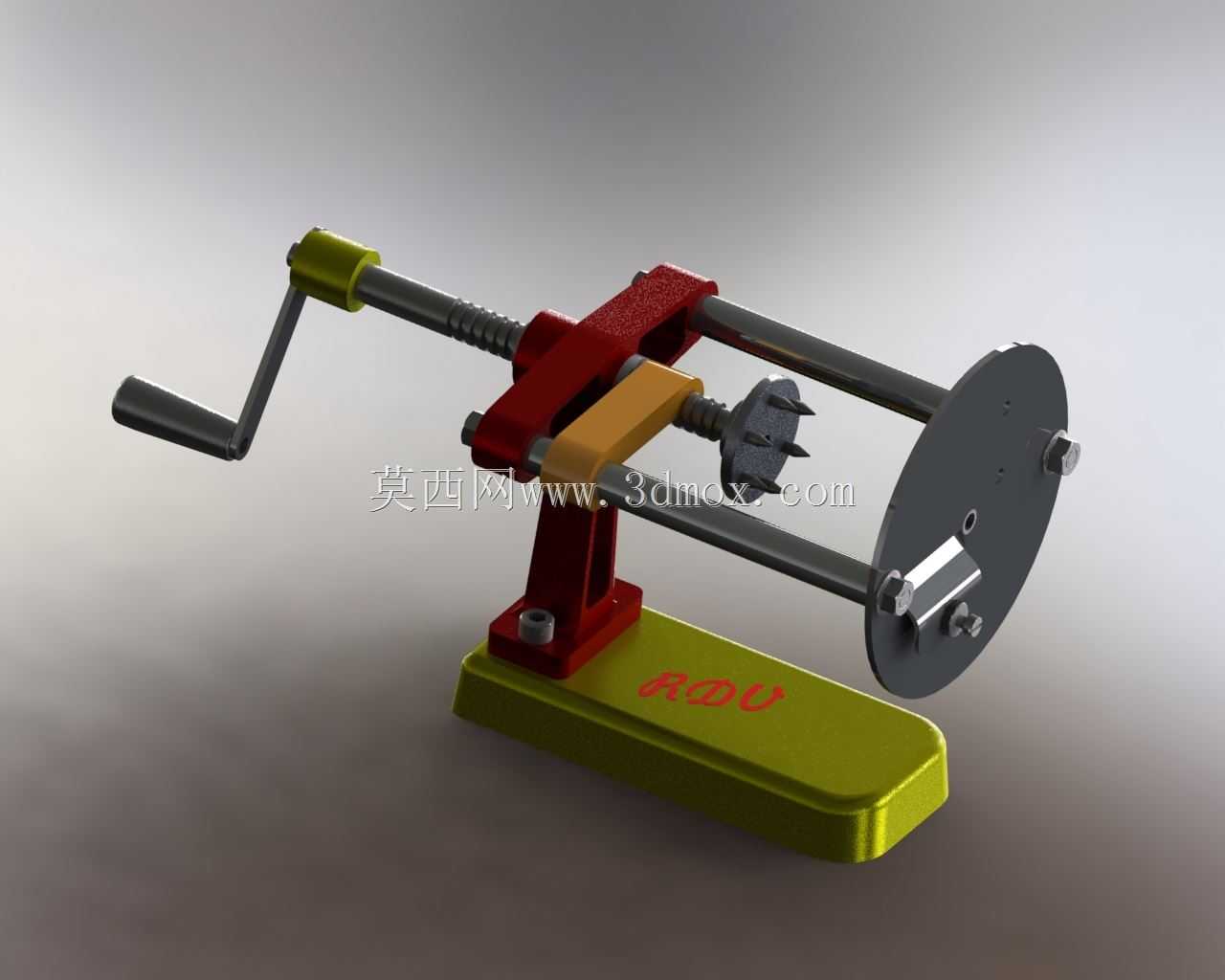

该手摇式夹持工装主要面向小型工件的固定作业场景，可适配小尺寸回转类、方块类零件的装夹需求，常见于手工修磨、小型零件检测、精密零件装配等工位，能在无气动、液压动力源的零散作业场景下提供稳定的工件夹持力，适配维修工位、教学实训台、小型加工辅助工位的使用需求。从功能特性来看，该工装采用手摇丝杠进给的传动方式，通过摇臂带动梯形丝杠旋转，驱动活动夹块沿两根平行光杆导轨做直线进给运动，配合尾端的带顶尖定位盘，可实现对工件的快速夹紧与松脱，梯形丝杠具备自锁特性，夹紧后不会因工件加工受力出现松脱退夹问题，两根平行光杆作为运动导向结构，可保证活动夹块进给过程无偏摆，夹持同轴度稳定。设计过程中优先考虑了手动操作的人机工程特性，摇臂的回转半径适配成年人手部操作范围，摇把处做了防滑滚花处理，操作时无需施加过大的握持力即可完成夹紧动作；底座采用加宽的矩形铸铁结构，底部预留了四个螺栓安装孔，可直接固定在工作台面或者专用支架上，安装边界需保证底座前后预留至少150mm的操作空间，摇臂侧预留200mm的回转操作空间，避免操作时与周边设备产生干涉。尾端定位盘上设置了三爪式顶尖结构，可适配带中心孔的轴类零件定位，也可更换为平压板适配方块类零件装夹，夹块的夹持面做了V型槽与平面双结构设计，V型槽可直接装夹直径6-30mm的回转类工件，平面侧可装夹最大宽度80mm的方块类工件，整体夹持行程可达120mm，能覆盖多数小型零件的装夹尺寸范围。结构上所有运动副均做了敞露式设计，日常维护时可直接对丝杠、光杆部位加注润滑脂，无需拆解主体结构，夹块、定位盘等易损件均采用快拆式紧固螺钉固定，磨损后可快速更换，无需整体更换工装主体。底座表面做了防锈喷涂处理，活动部件采用发黑工艺处理，可适配多粉尘、少量切削液飞溅的车间作业环境，不会因短期潮湿环境出现锈蚀卡滞问题。
