手动杠杆式螺母旋紧工装结构设计

这款手动杠杆式工装主要面向小规格六角螺母的快速旋紧与预紧作业场景，在小型零部件装配工位、五金维修作业、教学实训拆装环节都能适配，相比纯手动用扳手拧螺母，能借助杠杆力臂放大操作力，降低作业人员的手部负荷，尤其适合批量小零件的连续装配场景，不需要外接气源、电源，完全靠手动操作就能完成作业，对作业场地没有额外动力要求，移动携带都很方便。

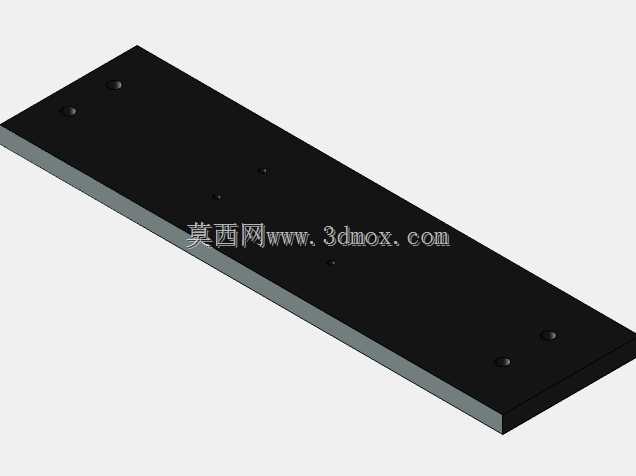

从结构设计逻辑来看，整体采用卧式底座布局，底部的平直安装板是整个装置的承载基准，安装板上预留了平直的安装贴合面，作业时可以通过螺栓将底座固定在工作台面上，也可以直接放置在平整的木质、金属工作台面使用，整体安装边界长度约180mm，宽度约60mm，高度方向在杠杆压下状态约120mm，抬起状态最大高度约200mm，不会占用过多工位空间，适合狭小的装配台布局。

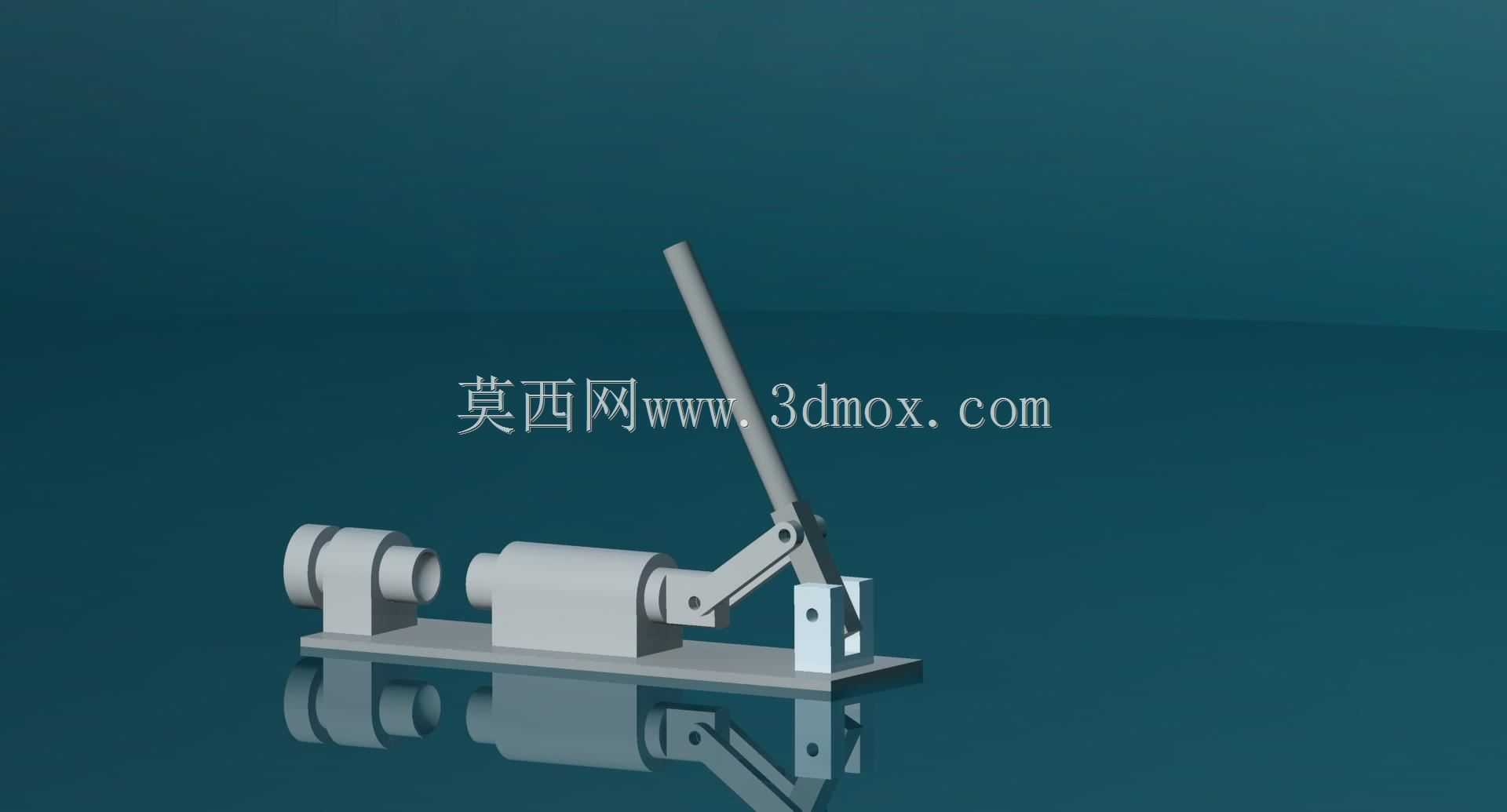

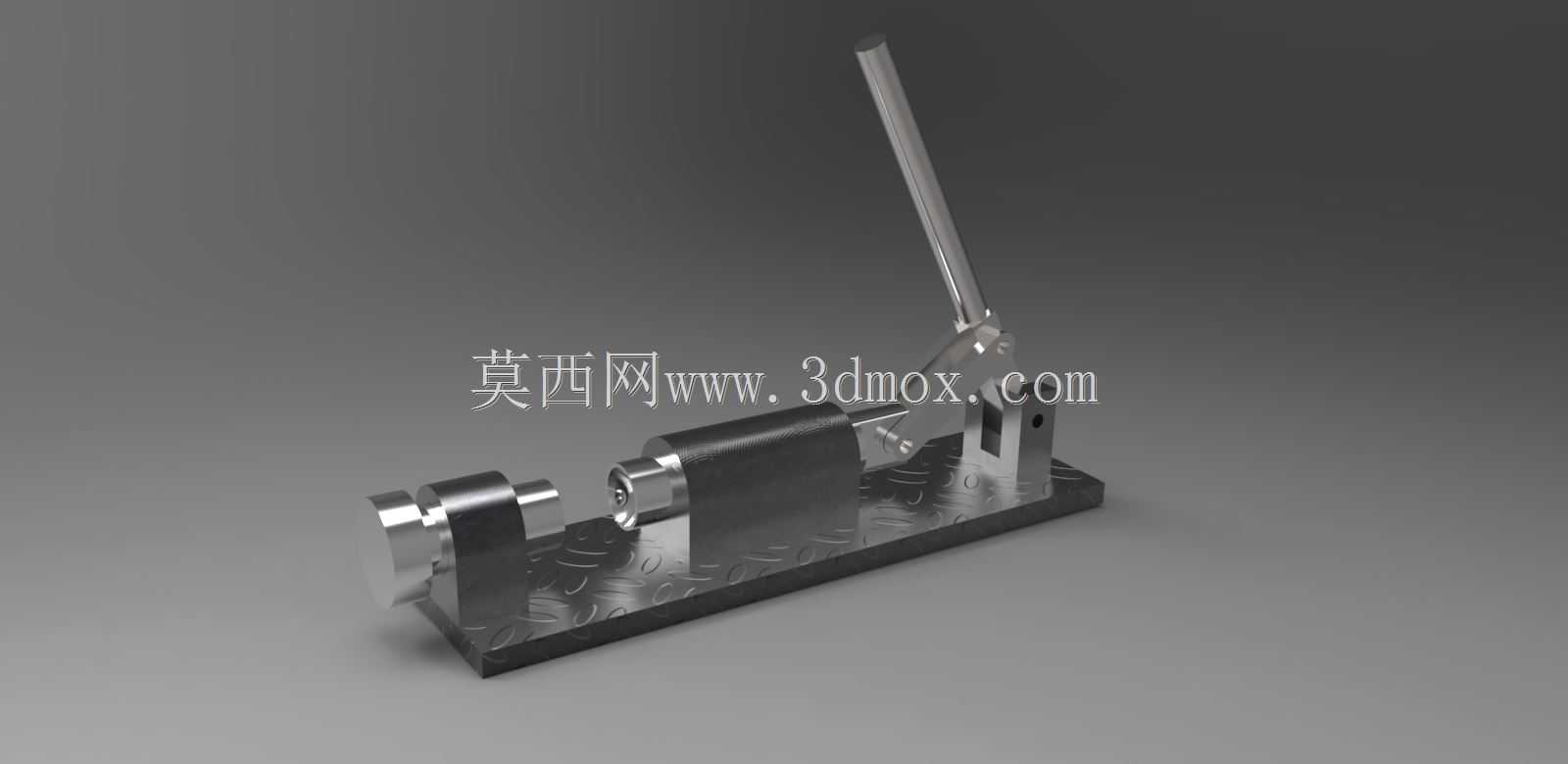

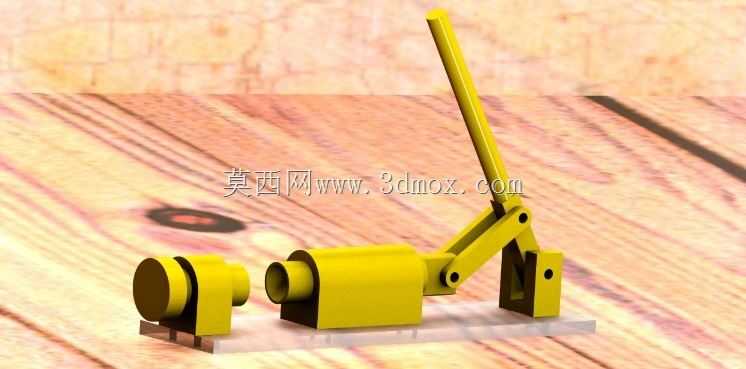

核心的杠杆传动结构采用铰接式连杆设计，操作手柄为长直圆钢杆件，力臂长度经过配比，人手施加100N左右的握力就能在输出端产生近500N的轴向顶紧力，足够应对M6到M12规格普通六角螺母的旋紧预紧需求，不会出现力值不足打滑的问题。铰接位置都采用销轴连接，配合间隙控制在0.1mm以内，操作时没有明显的旷量，传动过程顺滑，不会出现卡滞。前端的顶紧部件采用可拆换的套头设计，针对不同规格的螺母可以更换对应尺寸的顶套，不需要更换整个工装就能适配多规格零件作业，拓展了工装的适用范围。

装置的中部设置了工件定位槽，作业时可以将带螺母的杆件放置在定位槽内，限制工件的径向窜动，不需要人手额外扶持工件就能完成旋紧作业，单人即可操作，能有效提升小批量装配的作业效率。定位槽的V型结构设计可以适配不同直径的杆类零件，对圆杆、六角杆都能起到稳定的定位作用，不需要额外调整定位结构。

从实际使用的角度出发，整个装置没有复杂的传动部件，日常维护只需要定期在铰接销轴位置加注少量润滑脂就能保证长期顺滑使用，故障率极低，适合没有专业设备维护人员的小型加工门店、实训场地使用。整体结构没有易损的精密部件，即使出现销轴磨损的情况，也可以直接更换标准圆柱销完成维修，配件通用性强，不需要定制特殊零件。在作业过程中，杠杆的操作行程经过限位设计，压到最低位置时刚好达到预设的顶紧行程，不会出现过顶损坏工件螺纹的问题，对操作熟练度要求不高，新入职的作业人员经过简单讲解就能上手操作，不需要长时间的技能培训。
