商用立式达门斯烧烤炉架结构设计

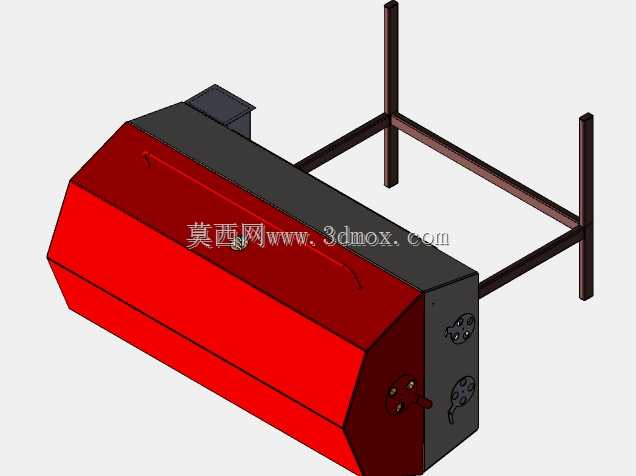

这款立式烤架主要面向餐饮门店、户外集中供餐点的批量烤制作业场景，可满足单班次百公斤级食材的连续烤制需求，适配烤串、烤禽、切块肉制品等多种食材的加工工序。设备采用分体式支撑结构，两侧立式支腿搭配横向连接框架形成稳定的承载基座，炉体整体通过侧部连接点位固定在支架上，安装时无需额外浇筑固定基础，仅需保证放置地面平整度误差不超过5mm即可稳定运行，支腿底部预留了调节脚垫的安装空间，可适配存在微小坡度的放置场地。炉体主体采用多段折边的多边形腔体结构，相比传统矩形炉腔，这种折边结构可提升腔体内部热反射效率，减少热量向非作业面的散逸，同时折边形成的加强筋结构可降低炉体板材厚度需求，在保证结构强度的前提下控制整体自重。炉体侧部分布有调节旋钮与观测点位，可分别控制腔体内部不同温区的加热功率，作业人员无需开启炉盖即可通过侧部观测窗查看食材烤制状态，减少开门带来的热量损耗。支架的横向连接杆件采用矩形截面型材，相比圆管型材具备更好的抗扭性能，在频繁开关炉门、取放食材的动态载荷下，支架形变量可控制在0.2mm以内，避免长期使用出现支架偏斜、炉体对位不准的问题。设计过程中优先考虑了日常清洁维护的便利性，炉体与支架的连接采用快拆式锁扣结构，无需专用工具即可将炉体从支架上分离，便于清理炉腔底部的积灰与残渣；炉体外壳的折边处全部做了圆弧过渡处理，无尖锐直角，可降低作业人员操作过程中的磕碰风险。设备的作业开口高度适配成年人站立操作的舒适区间，取放食材时无需过度弯腰或抬臂，可降低长时间作业的操作疲劳度。炉体尾部预留了排烟接口的安装位置，可直接对接商用排烟管道，无需额外改造排烟结构，适配多数餐饮门店的后厨排烟系统布局。整体结构的受力点全部集中在支架的四个支腿位置，单支腿承载载荷不超过50kg，对放置场地的地面承重要求较低，普通商用铺面的地砖地面即可满足承载需求，无需额外做承重加固处理。
