卡通爱心造型便携U盘结构设计

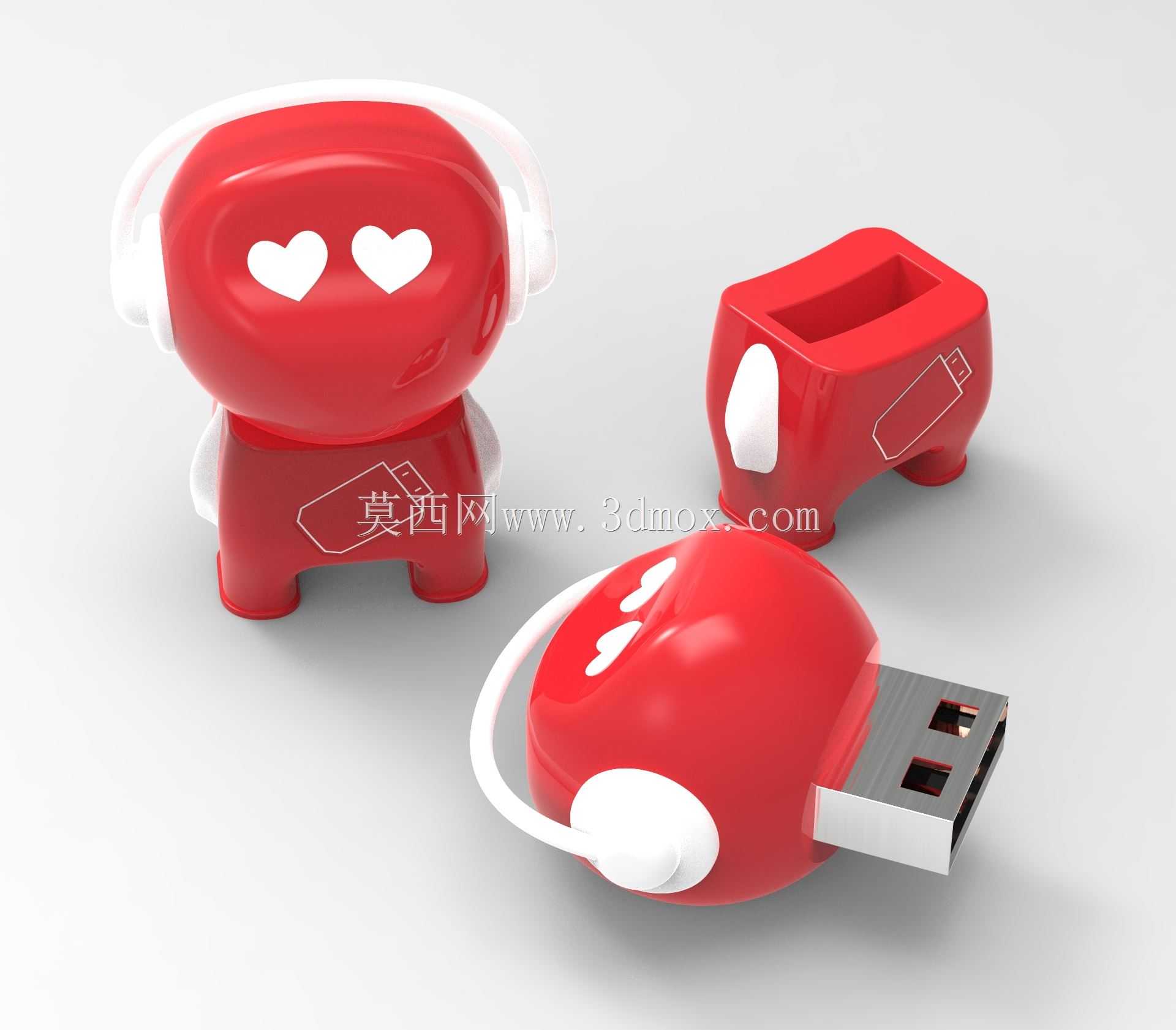

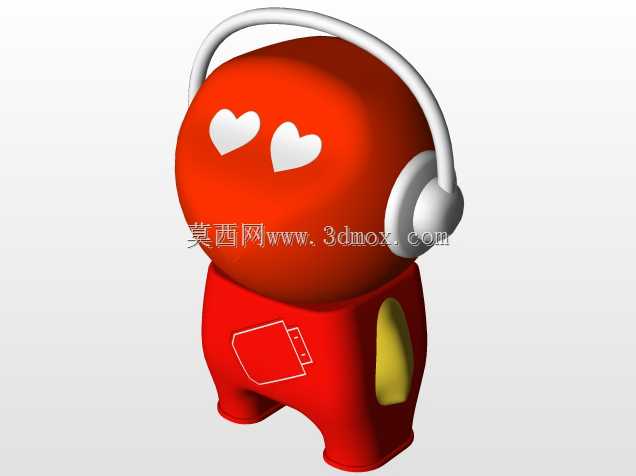

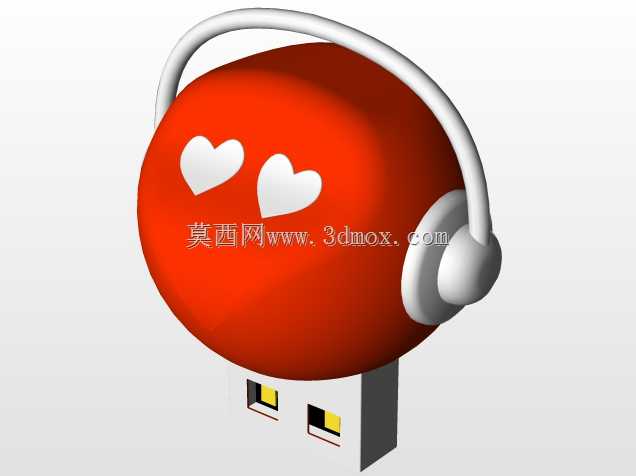

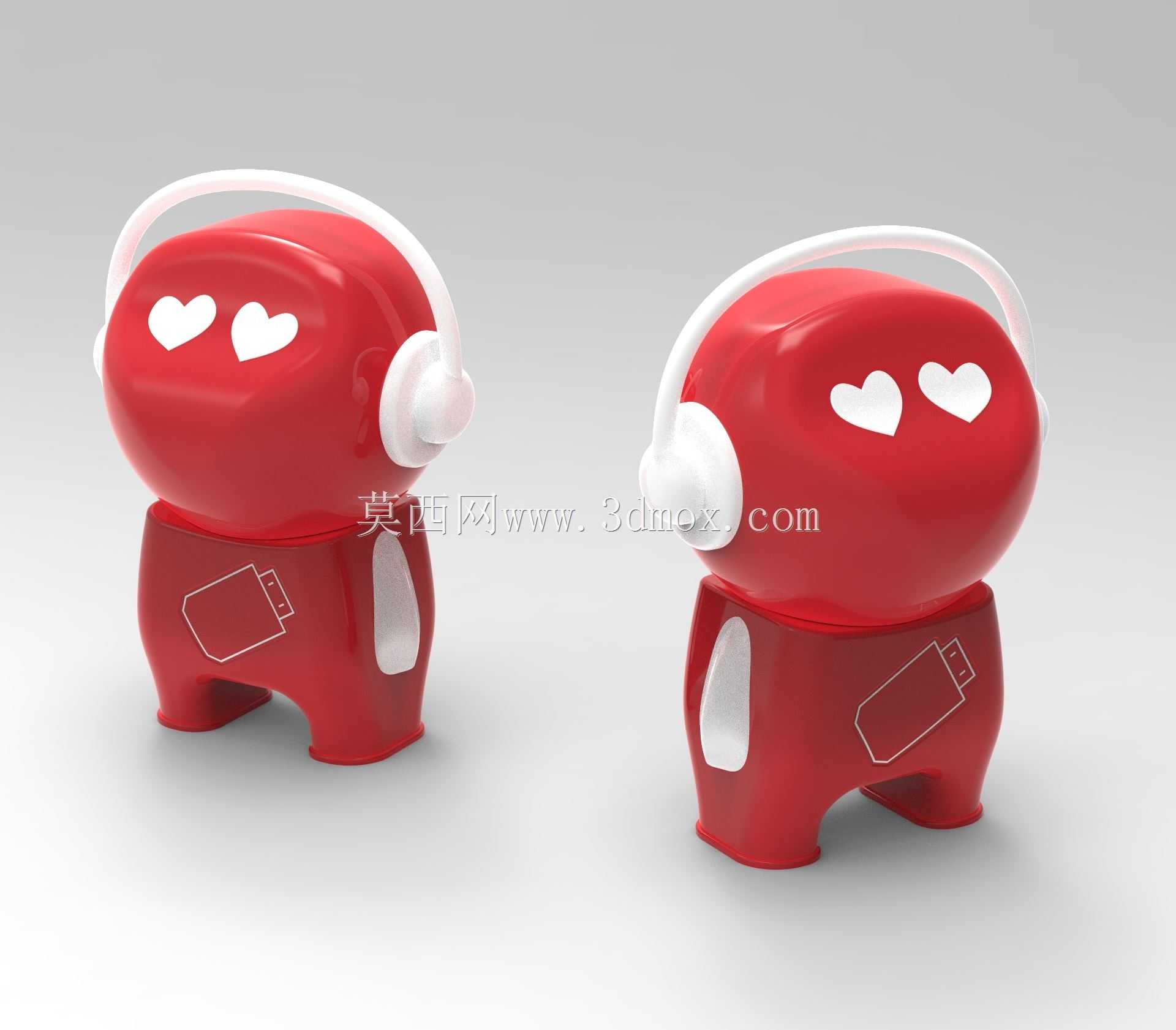

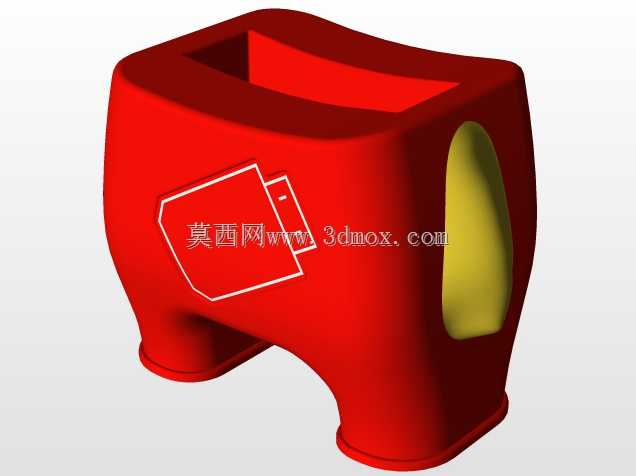

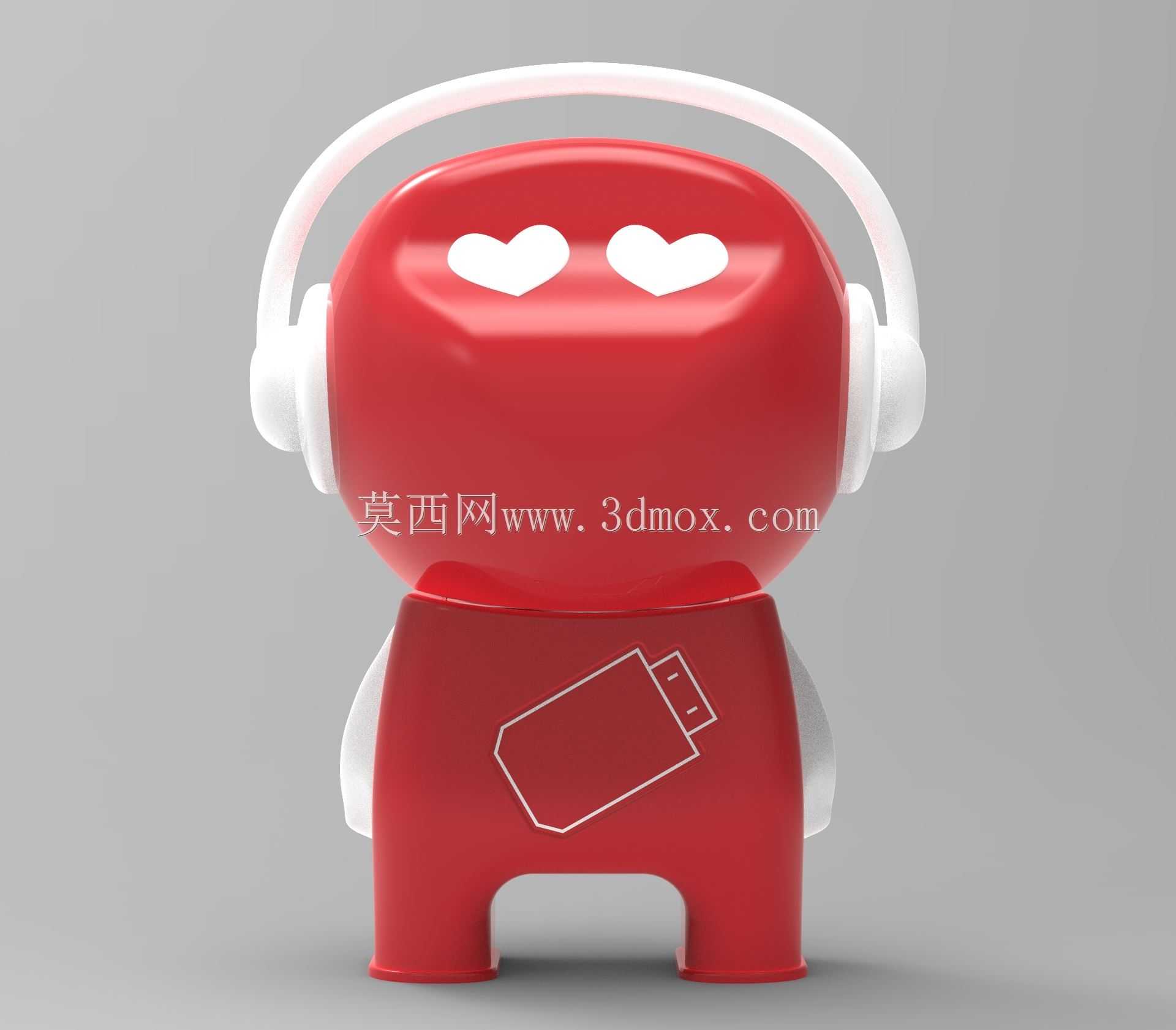

这款卡通造型便携存储设备的设计，首先围绕日常随身数码外设的使用场景展开，日常办公资料拷贝、学生作业传输、小型文件跨设备转存都是这类产品的核心应用场景，设计时首先要平衡便携性、防护性与外观辨识度的关系。从结构层面看，整体采用分体式设计，分为公头端与保护套端两部分，公头端集成标准USB金属接头，接头部分的尺寸严格遵循通用USB接口规范，金属接头长度控制在标准插接范围内，保证插入电脑、车载播放器、打印机等带USB接口设备时的适配性，不会出现插接不到位或者干涉相邻接口的问题。公头端的外壳采用圆润曲面造型，没有尖锐棱角，放在口袋、笔袋中不会刮蹭其他随身物品，外壳侧面设置的凸起仿耳机造型结构，一方面作为外观装饰元素，另一方面可以作为插拔时的受力点，用户插拔时手指捏住该位置施力，比光滑圆柱外壳更易发力，避免插拔时打滑。保护套端采用内凹腔体结构，腔体尺寸与公头端的外壳轮廓做适配，套合后可以完全包裹住金属USB接头，避免日常携带时金属接头被灰尘、水汽侵蚀，也能防止接头被挤压变形，保护套与公头端的配合采用小过盈配合，不需要额外卡扣结构就能保证套合后不会轻易脱落，同时用户拔开保护套时不需要过大的力，单手就能完成操作。外观上采用拟人化卡通形象设计，正面的心形凹陷造型既做视觉装饰，也可以作为用户区分U盘正反面的标识，不用反复查看接头方向就能快速找准插接方向，提升日常使用的便捷性。整体外形尺寸控制在掌心可握持的范围内，重量较轻，挂在钥匙串上也不会带来明显的负重感，外壳壁厚均匀，适合注塑批量生产，曲面过渡处都做了圆角处理，避免注塑成型时出现应力集中，也能提升日常握持的手感。在结构细节上，金属接头与内部塑料基座的连接做了限位结构，避免多次插拔后接头出现松动偏移，公头端外壳与内部基座采用卡扣装配，不需要额外打胶就能保证连接强度，装配工序简单，适合量产时的快速组装。保护套的底部做了小平面支撑，放在桌面上时不会随意滚动，避免从桌面滑落造成损坏，整体结构没有多余的复杂零件，拆解维修也比较方便，内部预留的存储空间可以容纳常规的U盘主控板与闪存芯片，不会因为造型压缩内部元件的安装空间，保证电路部分的安装余量，避免装配时挤压元件造成虚焊或者损坏。
