LED照明用高频电子变压器三维结构

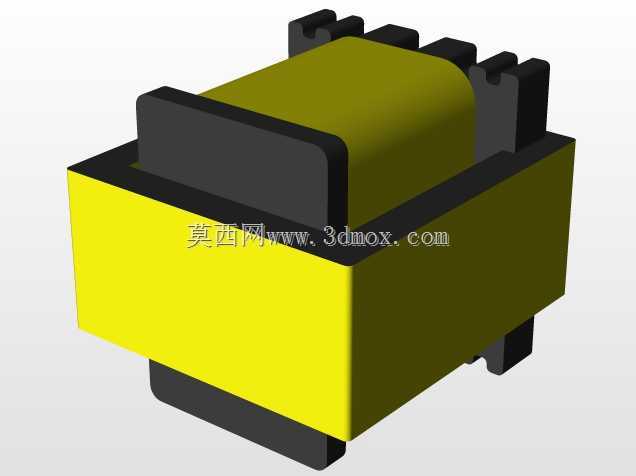

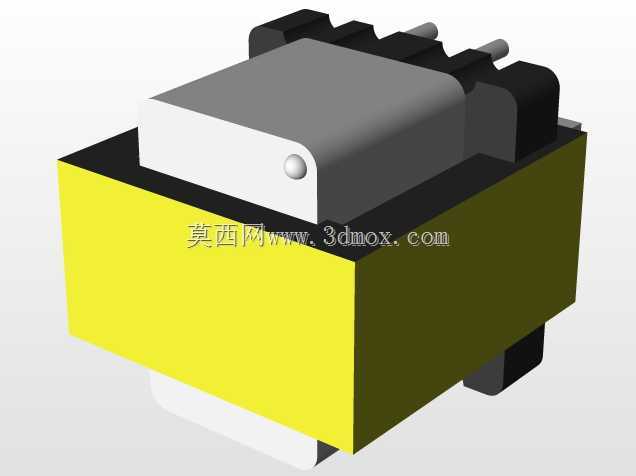

　　这款插针式电磁元件主要面向LED照明驱动电源的板载安装场景，是小功率开关电源回路中实现电压变换、电气隔离的核心被动器件，日常多应用在室内LED筒灯、面板灯、外置驱动适配器的PCB板上，承担原副边绕组的能量耦合传输，同时满足强电侧与弱电输出侧的安规绝缘要求。从结构设计来看，模型还原了典型卧式EE型磁芯的装配形态，中间橄榄绿部分为铁氧体磁芯的中柱与边柱，外层亮黄色结构是缠绕漆包线绕组的绝缘骨架，骨架侧边预留的多组黑色凸台是插针定位结构，对应PCB板上的焊盘孔位，安装时直接将插针插入对应过孔完成波峰焊即可，不需要额外的固定支架，能有效压缩板上占用的垂直空间。设计过程中优先匹配小功率LED驱动的功率段需求，磁芯的有效截面积经过核算，

　　能覆盖3W到15W输出功率的磁通密度要求，避免正常工作时出现磁饱和问题；骨架的挡墙结构做了加宽处理，原副边绕组之间的爬电距离满足安规认证的绝缘间距要求，不需要额外加绝缘挡片就能满足基础的绝缘耐压测试标准。外形尺寸上，整体为方正的卧式结构，长度方向的插针间距按照标准2.54mm排针间距设计，宽度方向不超过磁芯边柱的外沿尺寸，安装后在PCB板上的投影边界规整，不会和周边的电解电容、整流桥等元件产生空间干涉，底部磁芯与PCB板面预留了0.8mm的间隙，避免焊接时焊锡飞溅粘连磁芯造成绝缘隐患。绕组部分的绕线空间在骨架内部做了分区，原边绕组靠近引脚输入端，副边绕组靠近输出侧，中间的绝缘槽可放置聚酯薄膜绝缘带，进一步提升层间绝缘性能；

　　顶部磁芯与骨架的配合面做了定位凸点，装配时磁芯不会出现横向偏移，点胶固定后能有效降低工作时的磁致伸缩噪音，避免LED灯具点亮时出现高频啸叫问题。这类元件在实际选型时，除了匹配功率参数，插针的长度也做了适配常规1.6mm厚度PCB板的设计，插针露出板面的长度控制在1.2mm到1.5mm之间，既能保证焊接的可靠性，也不会出现焊盘透锡过多导致的引脚连锡问题。
