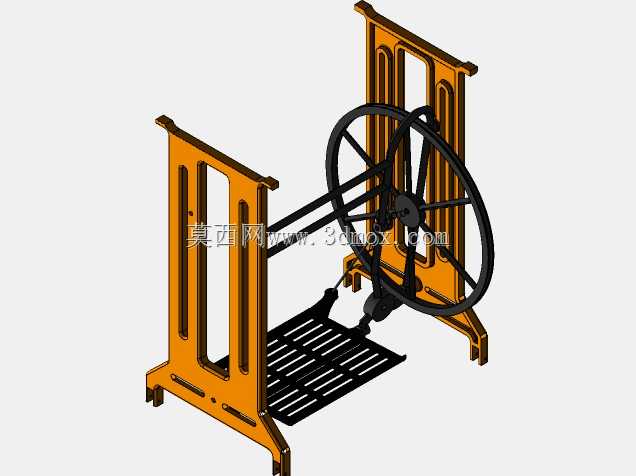

脚踏驱动老式缝纫机机架传动结构

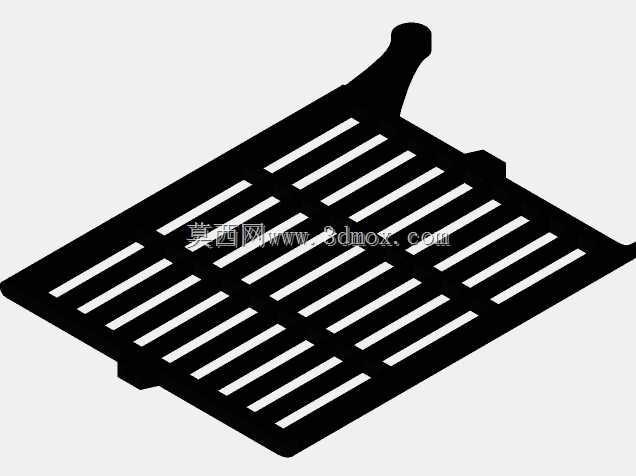

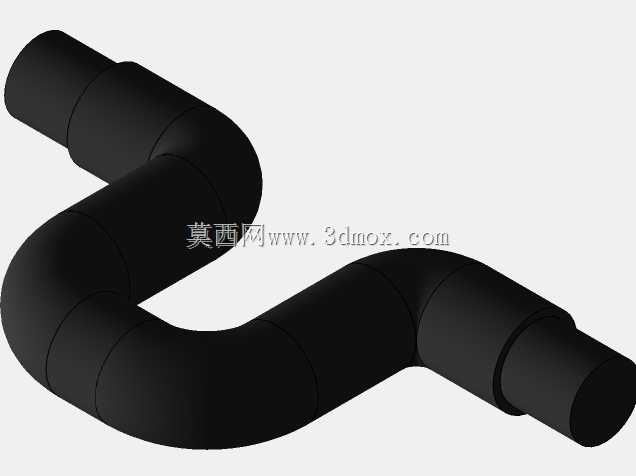

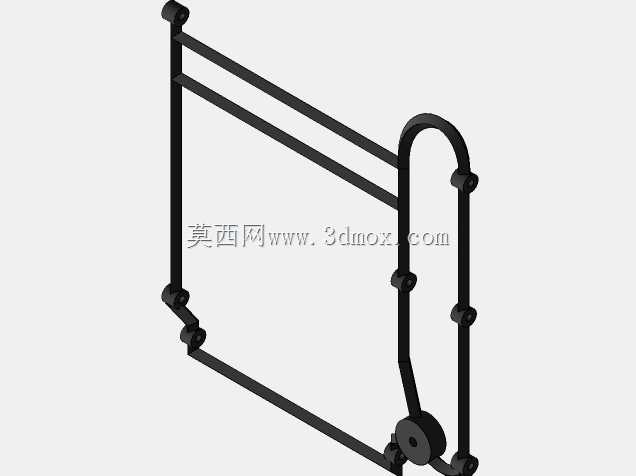

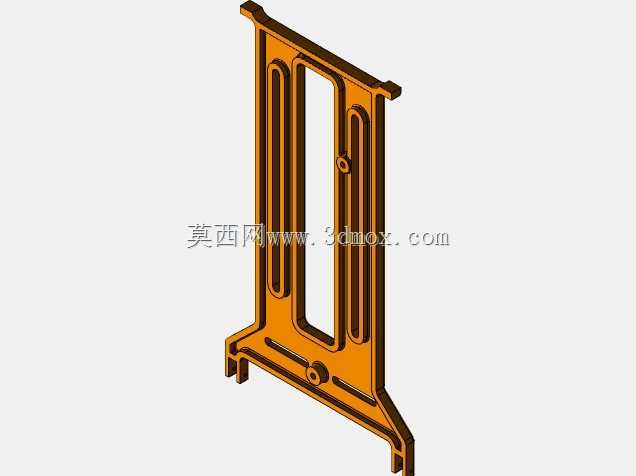

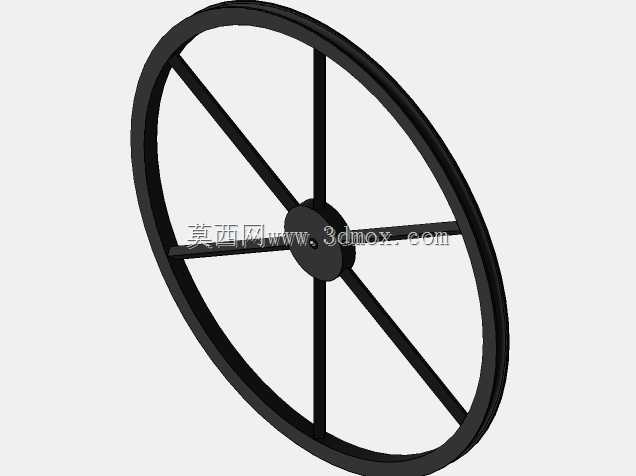

这套结构对应民用老式脚踏缝纫机的核心动力传递与支撑部分，在家庭缝制作业、小型服装加工点位、传统缝纫技艺传承场景中仍有实际应用价值，无需外接电源即可依靠人力脚踏完成动力输入，适配无供电区域的缝制作业需求，也可作为传统机械传动教学的演示载体。整个结构以两侧对称的立式铸铁支架作为核心承载基体，支架采用镂空槽型结构设计，在保证结构刚性、支撑稳定性的前提下，尽可能降低整体自重，同时预留了台板安装的连接孔位，安装时支架上端面与木质缝纫台板通过螺栓紧固，形成稳定的操作工作台面，下端的支脚带有安装固定孔，可通过膨胀螺栓与地面固定，避免脚踏作业时整机出现晃动偏移。传动部分采用大直径带轮搭配曲柄连杆机构，大带轮安装在两侧支架之间的横向转轴上，转轴通过铜套与支架转动配合，降低转动过程中的摩擦阻力；踏板采用格栅式镂空结构，增大脚部接触的摩擦力，避免踩踏时打滑，踏板后端通过铰接结构与支架下部连接，前端通过连杆与带轮侧的偏心曲柄相连，当脚部上下踩动踏板时，连杆带动曲柄做圆周运动，将踏板的往复摆动转换为带轮的连续旋转运动，再通过皮带将动力传递至缝纫机头的上轴，带动机头内部的针杆、挑线、送布机构协同完成缝纫作业。设计过程中重点校核了曲柄连杆的运动行程，确保踏板踩踏角度在人体工学舒适范围内，不会出现踩踏卡滞、行程过大导致操作费力的问题；两侧支架的同轴度公差控制在合理范围内，避免转轴转动时出现别劲、磨损加剧的情况；带轮的轮槽尺寸匹配通用缝纫三角带规格，可直接替换市面常见的同类型皮带配件，降低后期维护的配件采购难度。安装边界方面，两侧支架外侧间距控制在适配常规家用缝纫台板的宽度范围内，支架整体高度匹配成年人坐姿操作的腿部空间需求，踏板的最低位置距离地面留有足够间隙，避免踩踏时踏板磕碰地面，带轮外侧预留了皮带安装与张紧的操作空间，日常维护时无需完全拆解机架即可完成皮带更换、转轴润滑等操作。整个结构没有复杂的电控元件，纯机械传动的结构可靠性极强，只要做好转轴部位的定期润滑，可在无特殊维护的情况下长期稳定使用，对于需要复刻传统缝纫机、改造人力驱动缝纫设备、设计机械传动教学教具的从业者来说，这套结构的尺寸参数、传动配合关系都具备直接的参考价值，可根据实际使用场景调整支架高度、带轮直径，匹配不同的传动比需求，适配不同型号的缝纫机头安装。
