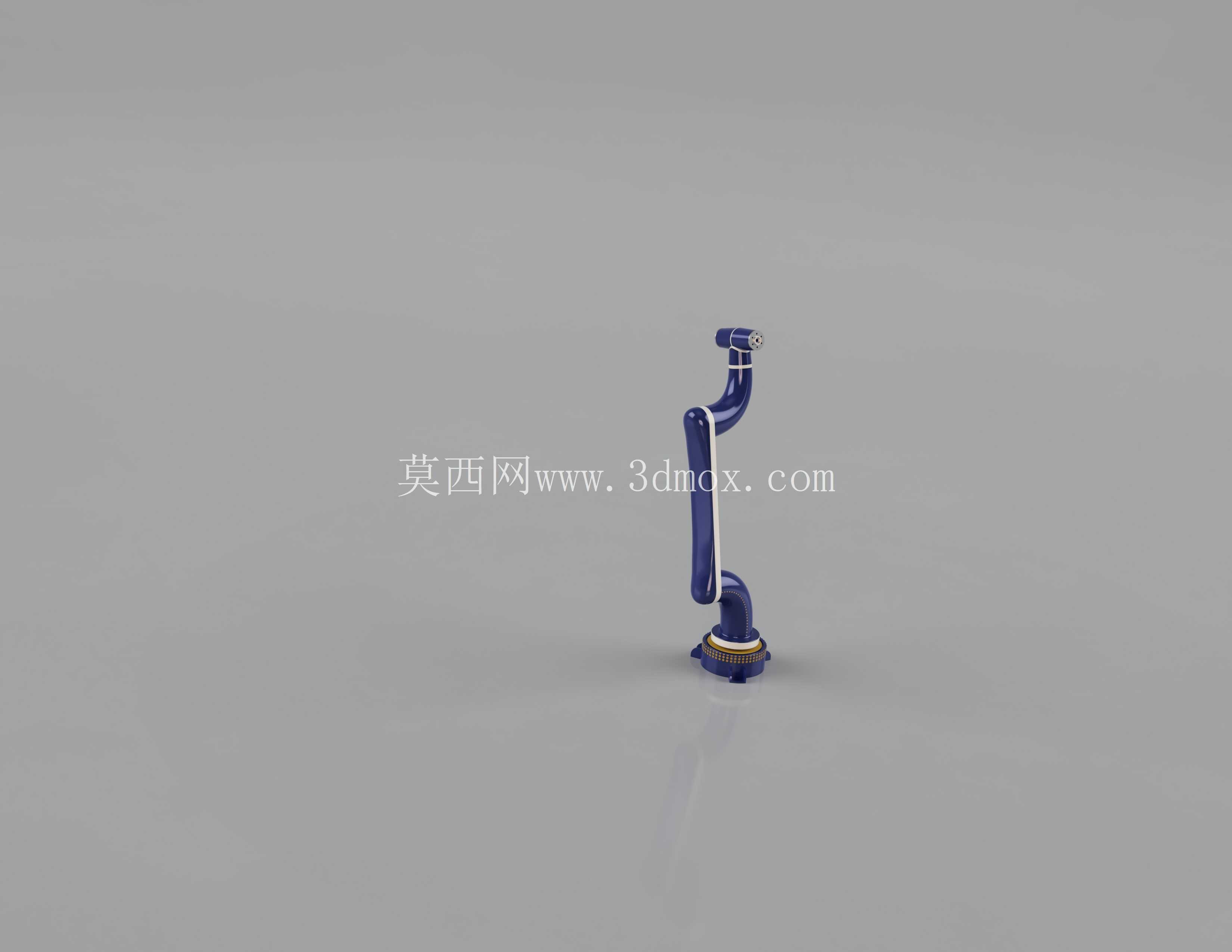

这款多关节机械臂的结构设计,核心面向轻负载工位的柔性作业需求,在3C电子零部件分拣、实验室样本转运、小型注塑件取件这类对作业空间要求紧凑、动作重复精度要求较高的场景中适配性极强。从结构布局来看,整体采用垂直多关节串联构型,底部为带法兰安装面的回转基座,基座内部预留了谐波减速器安装位与走线空腔,可直接通过螺栓固定在设备工作台、流水线侧方支架或者移动AGV的搭载平台上,安装基准面的平面度设计公差控制在0.02mm以内,能保证整机回转时的径向跳动量满足重复定位精度要求。基座上方连接的是大臂摆动关节,关节处采用交叉滚子轴承作为回转支撑,可同时承受轴向载荷、径向载荷与倾覆力矩,匹配臂体伸展时产生的偏载力,避免长时间运行后关节出现间隙松动。
大臂臂体采用一体化折弯后铣削加工的结构形式,内部设计有贯通的走线槽,可将伺服电机的动力线、编码器线全部内置,避免作业过程中线缆与周边设备、工件发生剐蹭,臂体的截面做了变厚度优化,在保证整体刚性的前提下尽可能降低结构自重,减少关节驱动端的负载余量要求。大臂末端连接的小臂摆动关节,与大臂关节采用同规格的轴承选型,降低后期维护时的备件种类,小臂末端设计有标准的工具快换法兰接口,可根据不同作业需求快速更换夹爪、吸盘、点胶头或者小型焊枪等末端执行器,接口处预留了气路与电路的快插接头安装位,更换工具时无需重新布线布管,能大幅缩短工位切换的调试时间。从设计思路上看,这款机械臂没有追求过大的负载能力与作业半径,而是把重点放在结构紧凑性与动作灵活性上,整机完全伸展时的作业半径控制在800mm以内,基座的安装外径不超过180mm,可直接嵌入到现有小型自动化生产线的空隙工位中,不需要对原有产线布局做大规模改造。关节处的限位结构采用硬限位与软限位结合的设计,硬限位为安装在关节旋转副上的聚氨酯缓冲挡块,可在软件限位失效时提供物理防护,避免臂体过度旋转碰撞到周边设备,软限位则通过伺服电机的编码器位置信号做逻辑判断,可根据实际作业场景自定义各关节的旋转角度范围,适配不同的工位边界要求。
臂体的外观曲面做了圆弧过渡处理,没有突出的棱角与螺栓头,一方面是避免作业过程中剐蹭操作人员或者工件,另一方面也能减少车间内粉尘、切削液在臂体表面的附着,日常清洁维护时只需擦拭表面即可。各关节的驱动电机采用后置安装的布局形式,通过同步带将动力传递到关节输入端,这种布局可以将电机的重量尽可能向基座方向转移,优化整机的重心分布,降低臂体伸展时的重心偏移量,提升运行时的平稳性。在安装边界方面,基座底部的安装孔采用圆周均布的设计,适配市面上主流的小型工业机器人安装法兰尺寸,用户不需要重新加工安装转接板即可完成固定,整机直立状态下的高度不超过650mm,折叠收纳时的最小占用空间直径不到300mm,在空间受限的桌面级作业场景中也能顺利部署。
各关节的旋转轴处都设计有密封圈安装槽,可根据使用场景选择不同防护等级的密封圈,在有少量切削液飞溅、粉尘较多的加工车间场景中,可选用IP54等级的密封圈,避免杂物进入关节内部影响轴承与传动件的使用寿命;在洁净车间使用时,可更换为低发尘的密封件,满足洁净环境的使用要求。从功能特性上看,这款机械臂的各关节都支持±360度以内的角度调整(受硬限位限制),可完成平面内任意轨迹的移动动作,配合末端执行器可实现拾取、放置、涂胶、锁螺丝等多种常见的工业作业动作,臂体的结构刚性可保证末端在5kg负载下运行时,末端的抖动量控制在0.1mm以内,满足大部分轻负载作业的精度要求。设计过程中对各运动部件的干涉情况做了完整的仿真验证,在全行程运动范围内,臂体各部件之间、臂体与基座之间都不会发生运动干涉,同时预留了足够的安全间隙,避免加工误差、装配误差导致的运行卡滞问题。
