高精度直线步进电机结构三维建模作品

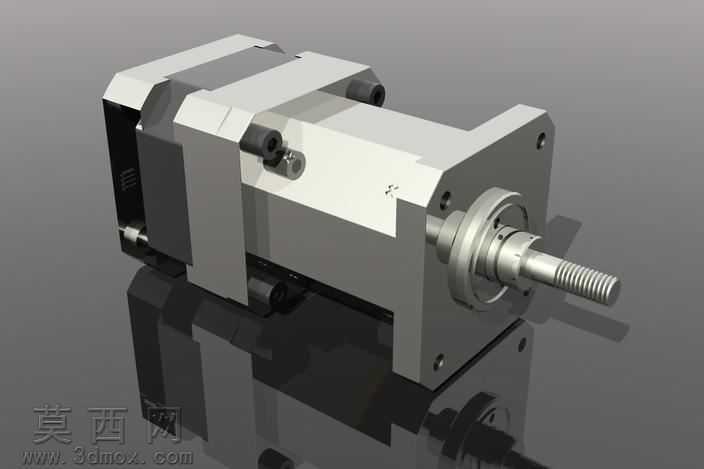

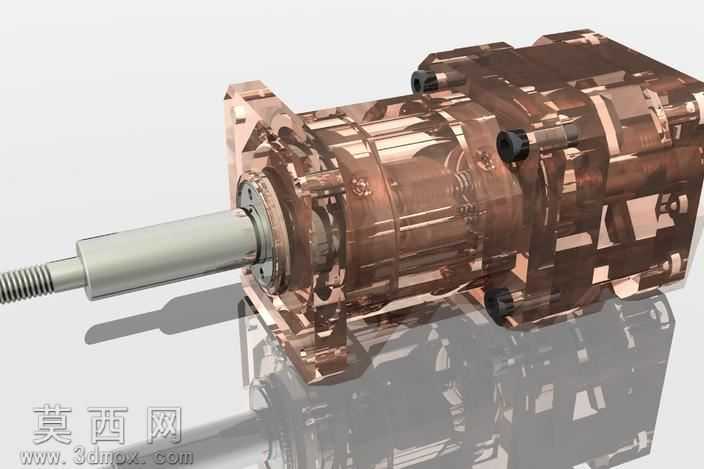

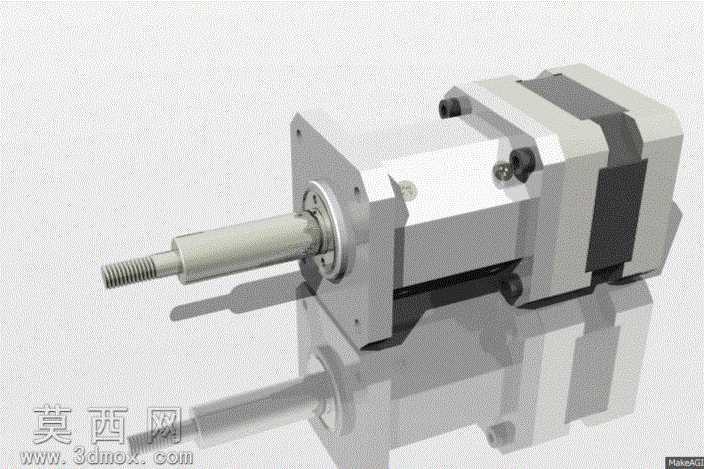

本作品为直线步进电机的三维参数化建模成果，建模过程中严格遵循工业级直线步进电机的实际结构比例与装配逻辑，首先通过基准面定位搭建核心装配骨架，依次完成输出丝杆、前端法兰安装座、定子壳体、永磁转子组件、后端限位端盖、机身固定螺栓等全部零部件的独立建模。建模阶段针对丝杆的梯形螺纹特征采用螺旋扫描切除方式生成，保证螺纹牙型角、导程参数符合直线传动的实际设计标准，前端法兰的安装孔位采用圆周阵列方式排布，严格匹配行业通用的安装尺寸规范，定子外壳的散热筋结构通过拉伸切除与阵列命令完成，还原真实电机的壳体加强与散热结构设计。材质渲染阶段，为机身金属壳体赋予磨砂铝合金材质，调整材质的粗糙度与金属度参数还原工业铝件的哑光金属质感，输出丝杆赋予抛光不锈钢材质，添加细微的表面拉丝纹理提升真实感，内部绕组区域赋予绝缘漆包线对应的深灰哑光材质，固定螺栓赋予镀锌钢材质，同时在场景中添加地面反射效果，调整环境光与主光源的角度，弱化生硬阴影，让整体渲染效果贴近工业产品实物的展示质感。结构设计上还原了直线步进电机将旋转运动转化为直线伸缩运动的核心传动逻辑，清晰呈现了丝杆与转子组件的同轴装配关系，前端轴承位的限位结构、后端的编码器安装预留位都做了精细化还原，各零部件之间保留了合理的装配间隙，可直接用于装配干涉检查、运动仿真模拟，也可作为自动化设备选型、机电一体化教学演示的数字化三维素材，模型的各特征参数均可编辑调整，能够适配不同规格直线步进电机的变型设计需求，整体建模逻辑清晰，特征树规整，无冗余碎面与错误几何，符合工业三维模型的使用标准。
