多层组合式振动净水分离装置结构设计

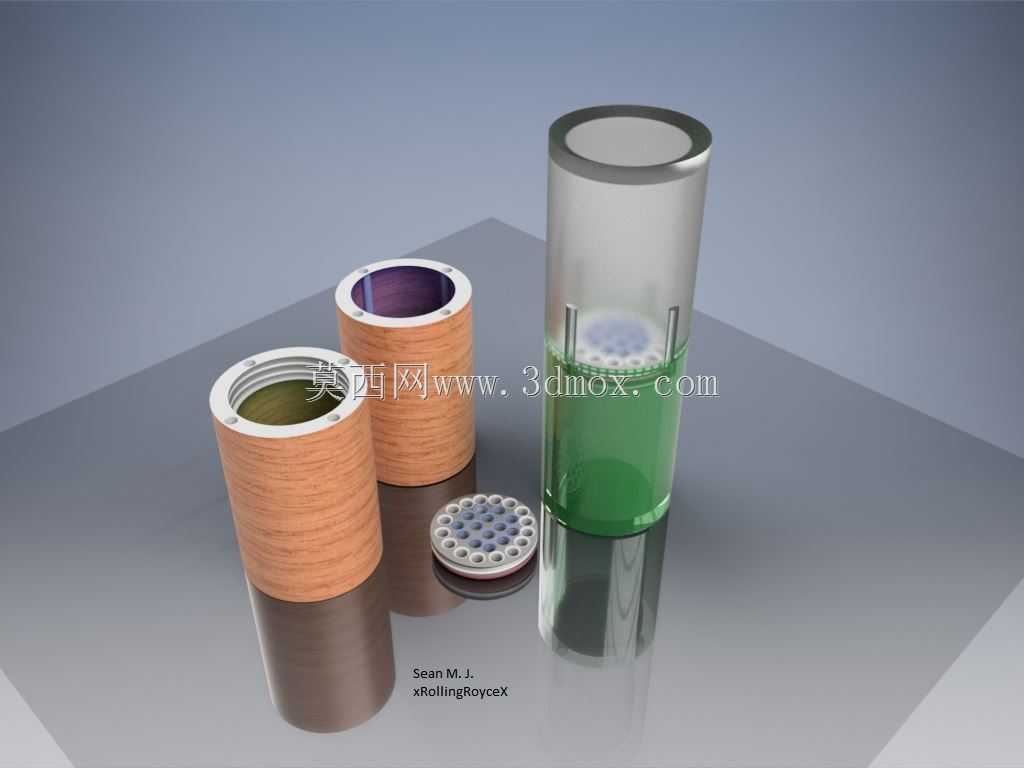

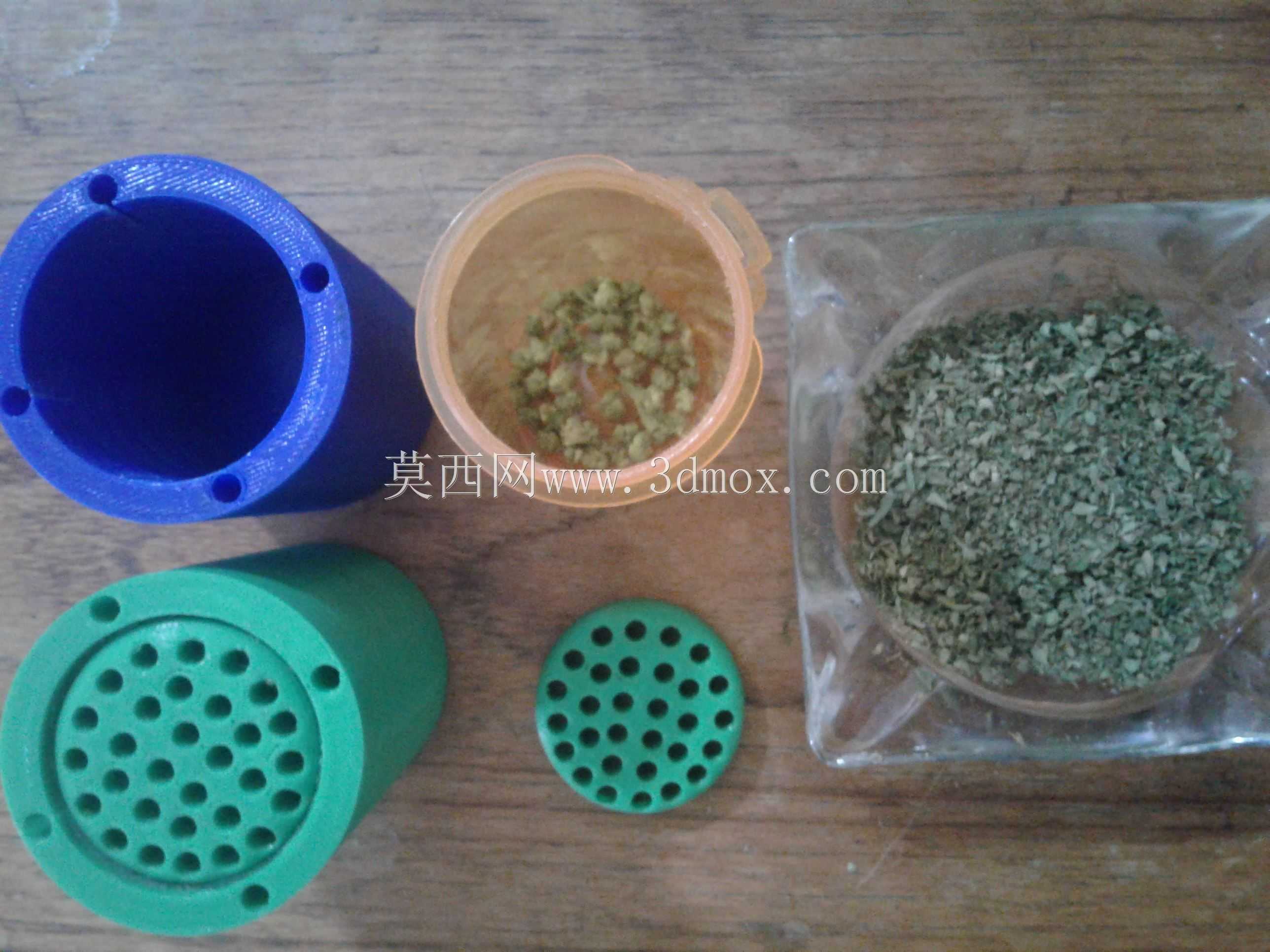

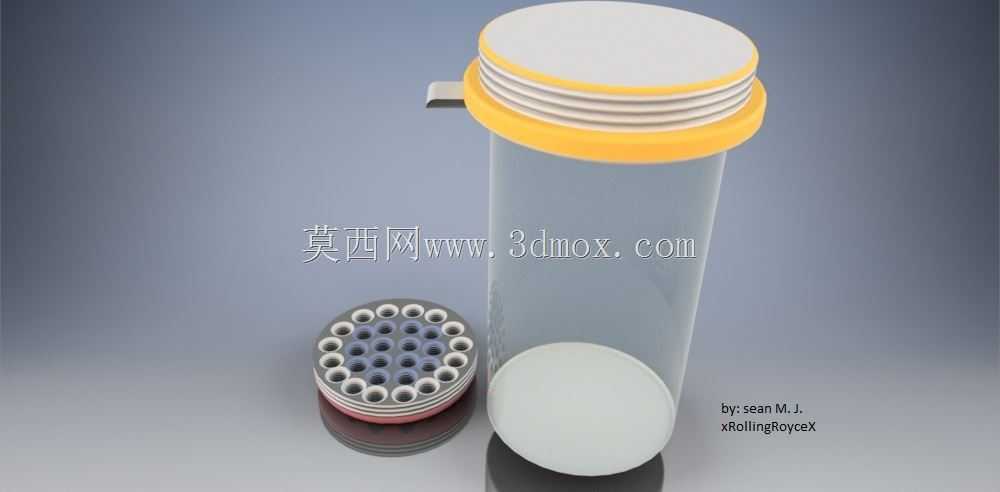

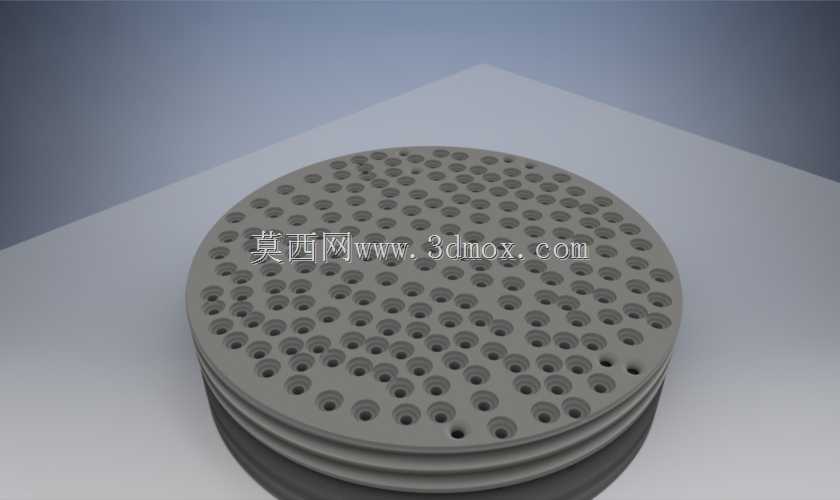

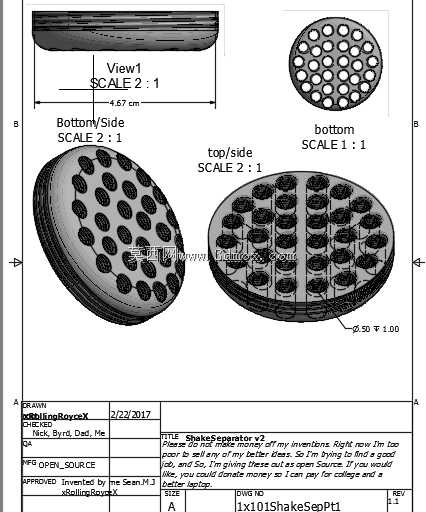

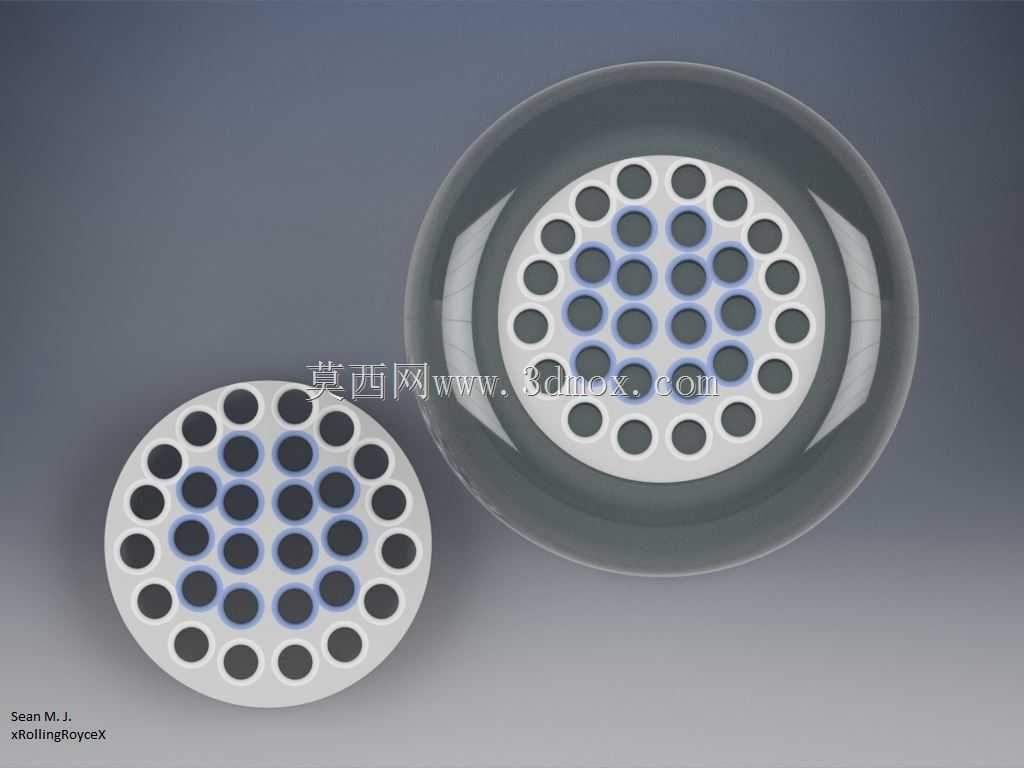

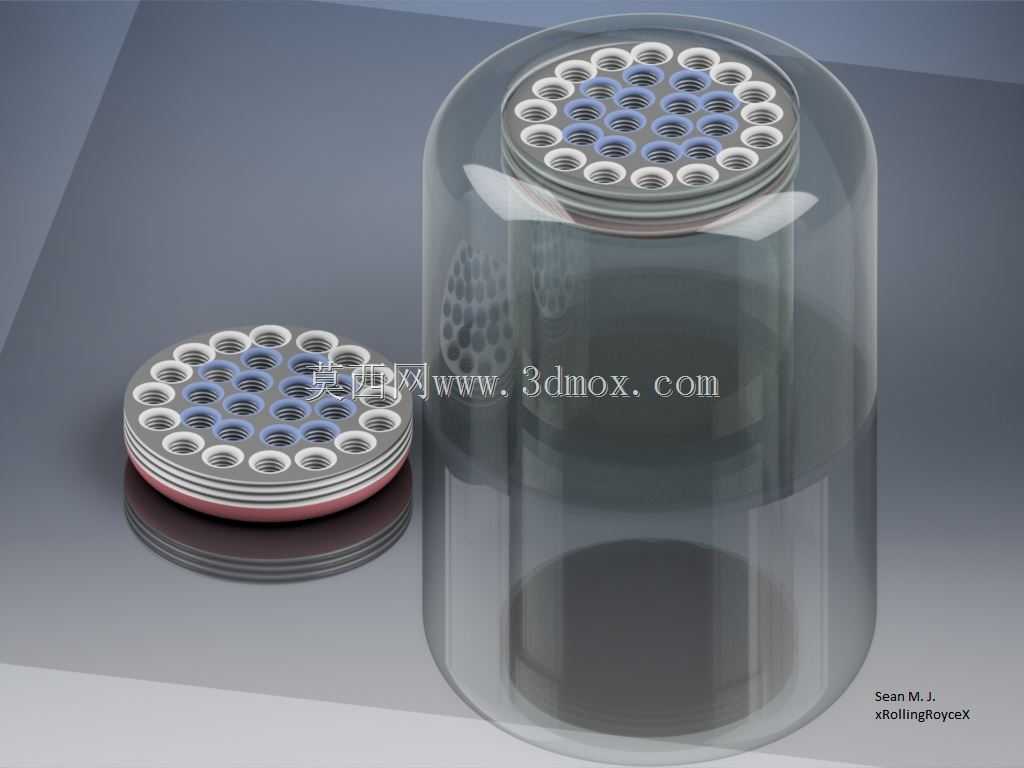

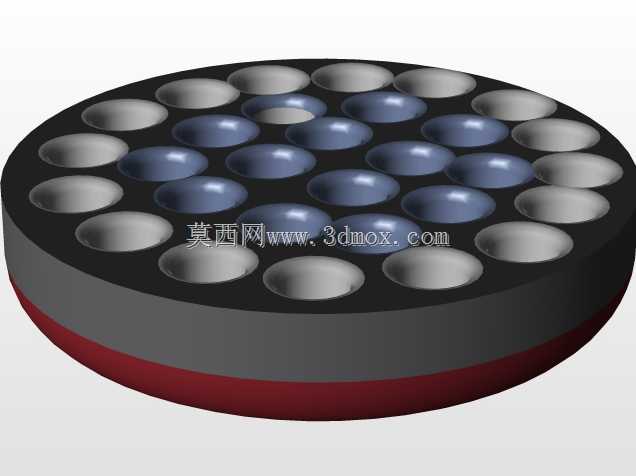

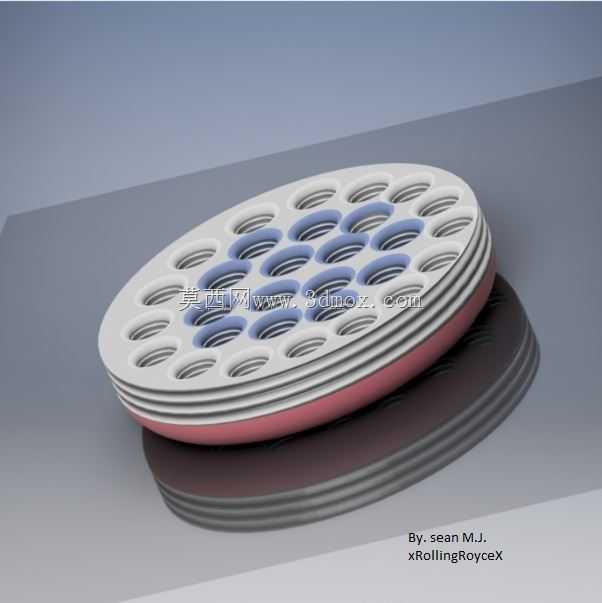

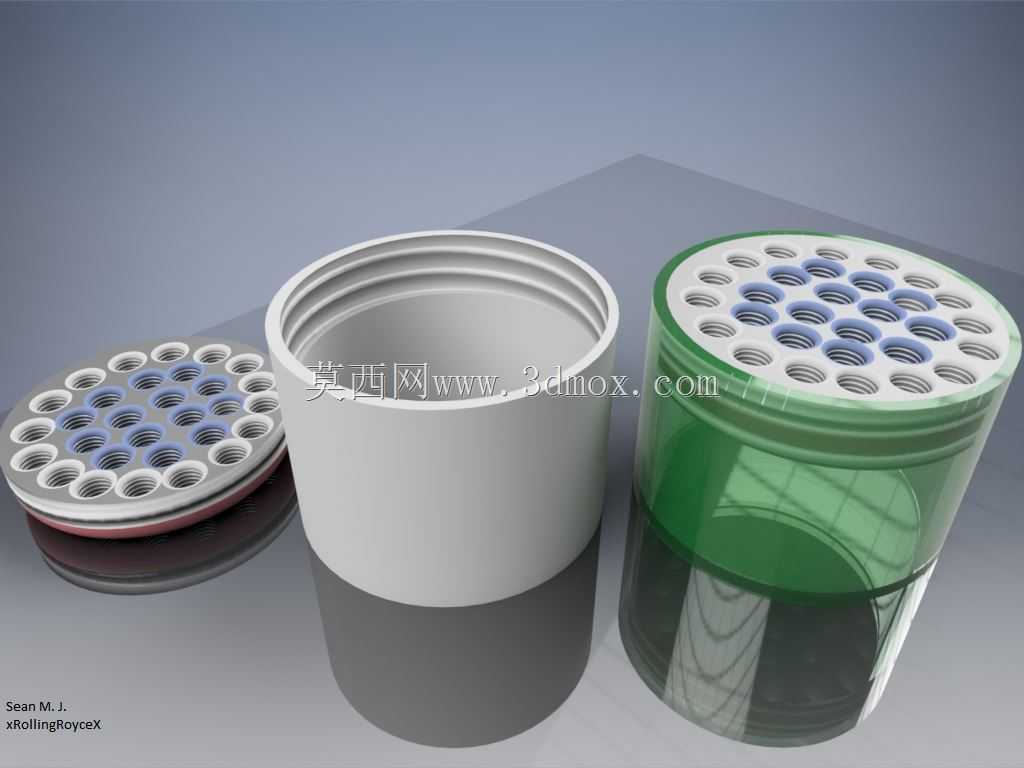

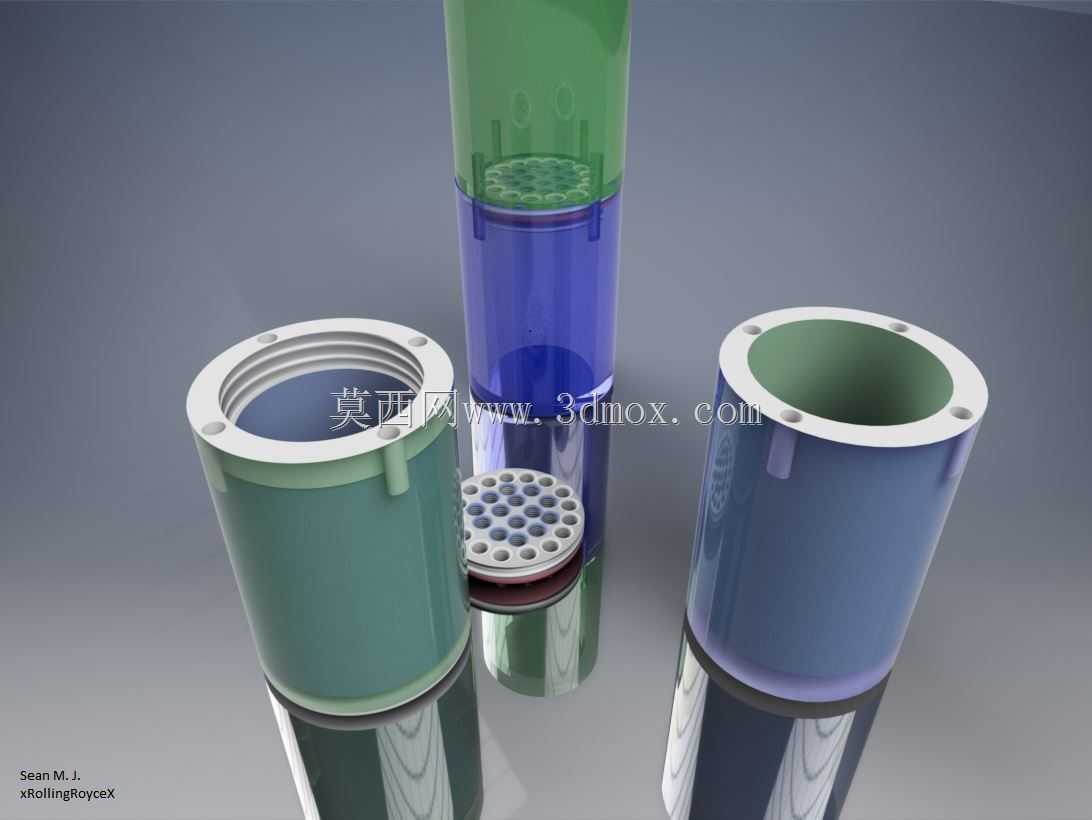

这套分离装置的核心应用场景覆盖偏远无集中供水区域的饮用水净化、小型户外作业点位的应急水处理，也可适配小型作坊式生产的流体除杂工序，依靠振动作用加速介质穿过滤层，避免传统静态过滤易堵塞、滤速慢的问题。整套结构采用三段式同轴滤筒组合设计，外层为带法兰安装边的承托筒体，法兰边预留均匀分布的安装孔，可直接固定在振动驱动基座上，安装边界需预留筒体周向15mm的振动避让间隙，避免运行过程中与周边机架产生磕碰。中层为储水及布水腔室，顶部设置布水孔板，进水时可将待处理流体均匀分散到下层滤料区域，避免局部水流冲击造成滤料偏移、过滤精度下降。内层为滤料承载筒，底部带多孔承托板，可根据处理需求更换不同孔径的滤网、滤料层，适配不同精度的固液分离需求，从大颗粒泥沙拦截到细微悬浮物过滤均可通过更换滤件实现。设计时特意将各段筒体的连接采用螺纹配合加密封圈的结构，无需额外工具即可快速拆解，方便日常清理滤层、更换老化密封件，适配户外无专业维护工具的使用场景。振动驱动的设计逻辑是让滤筒整体产生高频小幅振动，让滤料层始终处于微流化状态，杂质不会在滤层表面形成致密滤饼，大幅延长滤件的连续使用周期，减少反冲洗的频次。筒体的外形采用等直径圆柱结构，整体重心落在中心轴线上，振动运行时动平衡表现优异，不会出现偏摆导致的安装螺栓松动问题，承托筒体底部做了加厚处理，可直接与振动输出端连接，无需额外加装过渡连接法兰。布水孔板的开孔率经过匹配计算，既保证布水均匀性，又不会因为开孔过大导致水流直接冲击局部滤料，多孔承托板的开孔排布采用正三角形密布，在保证过流面积的同时，可承托粒径小至0.1mm的滤料不会泄漏。整套结构的过流通道无直角死角，流体在筒体内流动时不会出现滞流区，避免杂质沉积在腔体内壁造成二次污染，所有与流体接触的内壁均做光滑过渡处理，清理时只需用清水冲洗即可带走残留杂质。在功能拓展性上，这套结构可通过增减滤筒段数调整过滤层级，比如增加活性炭滤层、除菌滤层即可提升出水水质，调整振动参数即可适配不同黏度流体的分离需求，从饮用水净化到小型工业废水的预处理都能适配。安装时需注意整套装置的垂直偏差不超过2度，否则振动时会出现滤料偏移、布水不均的问题，进水口设置在筒体顶部中心位置，出水口设置在最外层筒体的下部，可依靠重力自然出水，也可外接小型抽吸泵提升出水速度。
