三级过滤紫外线水净化设备结构设计

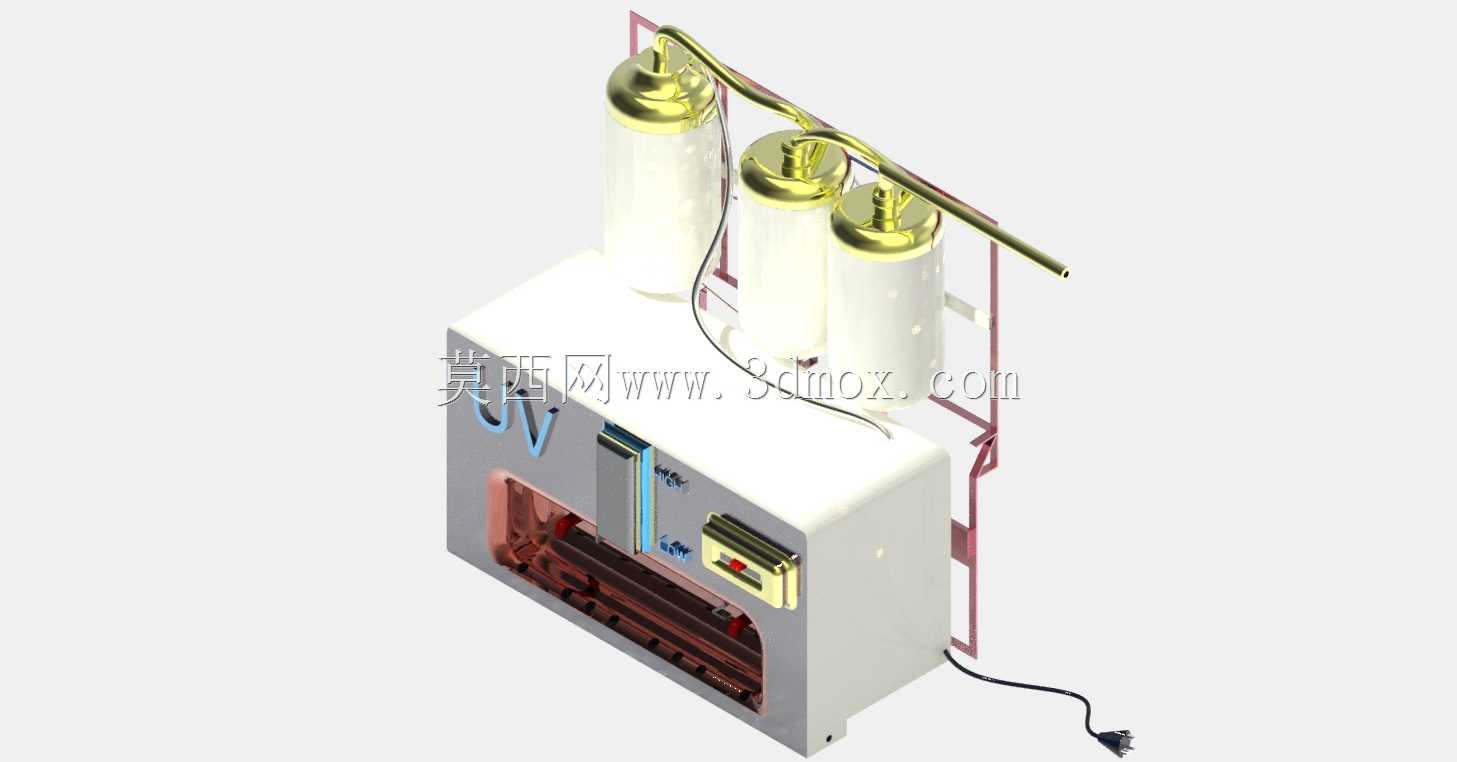

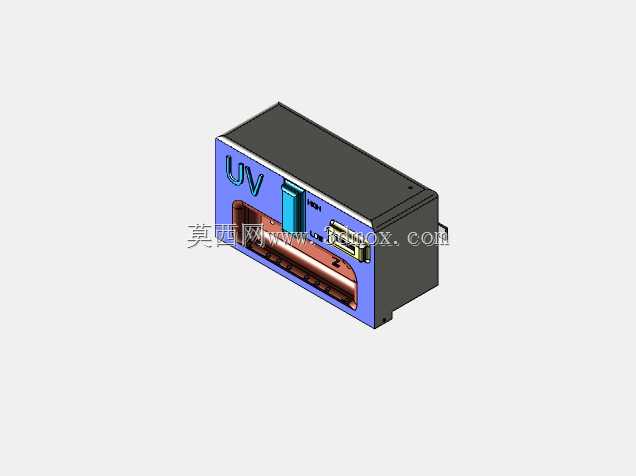

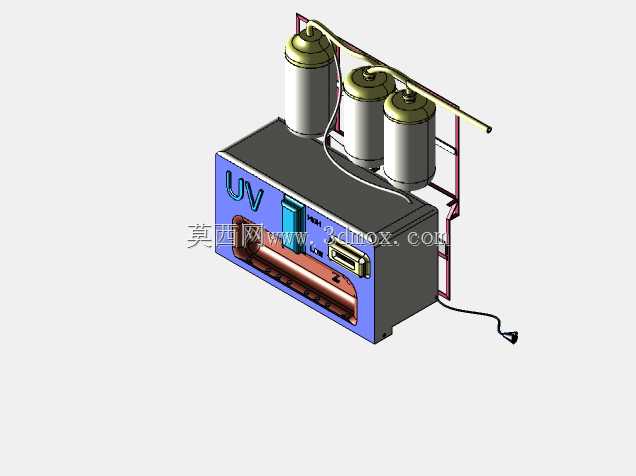

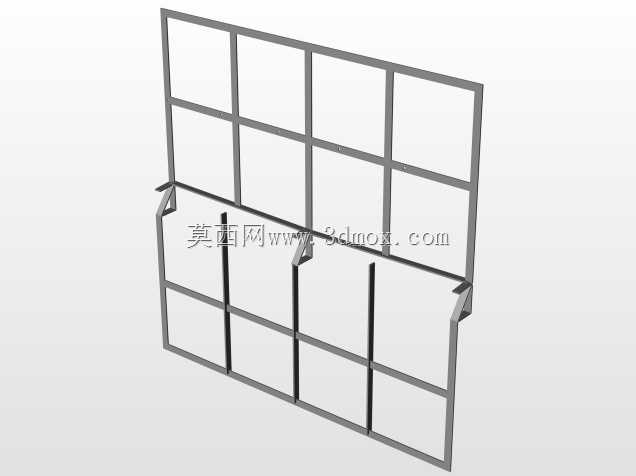

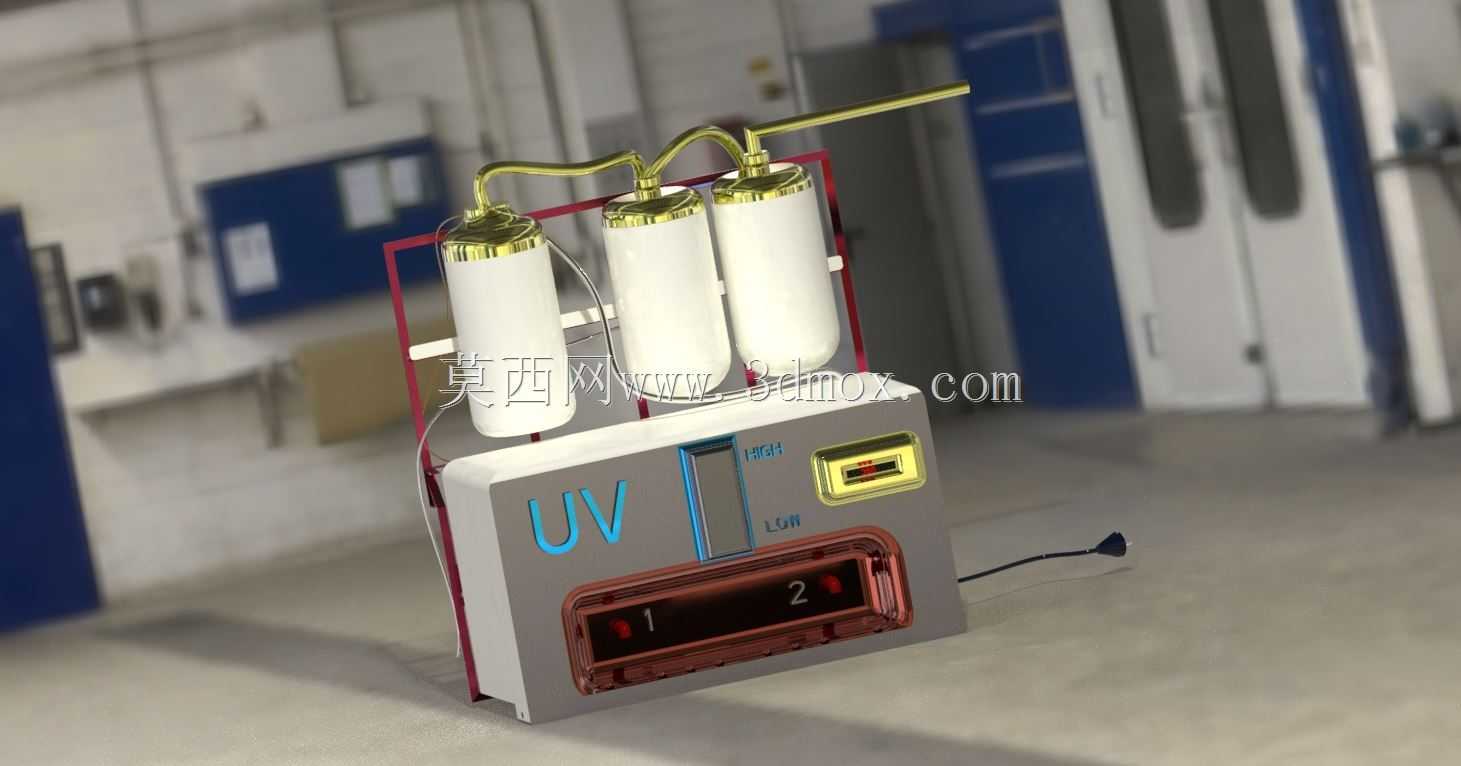

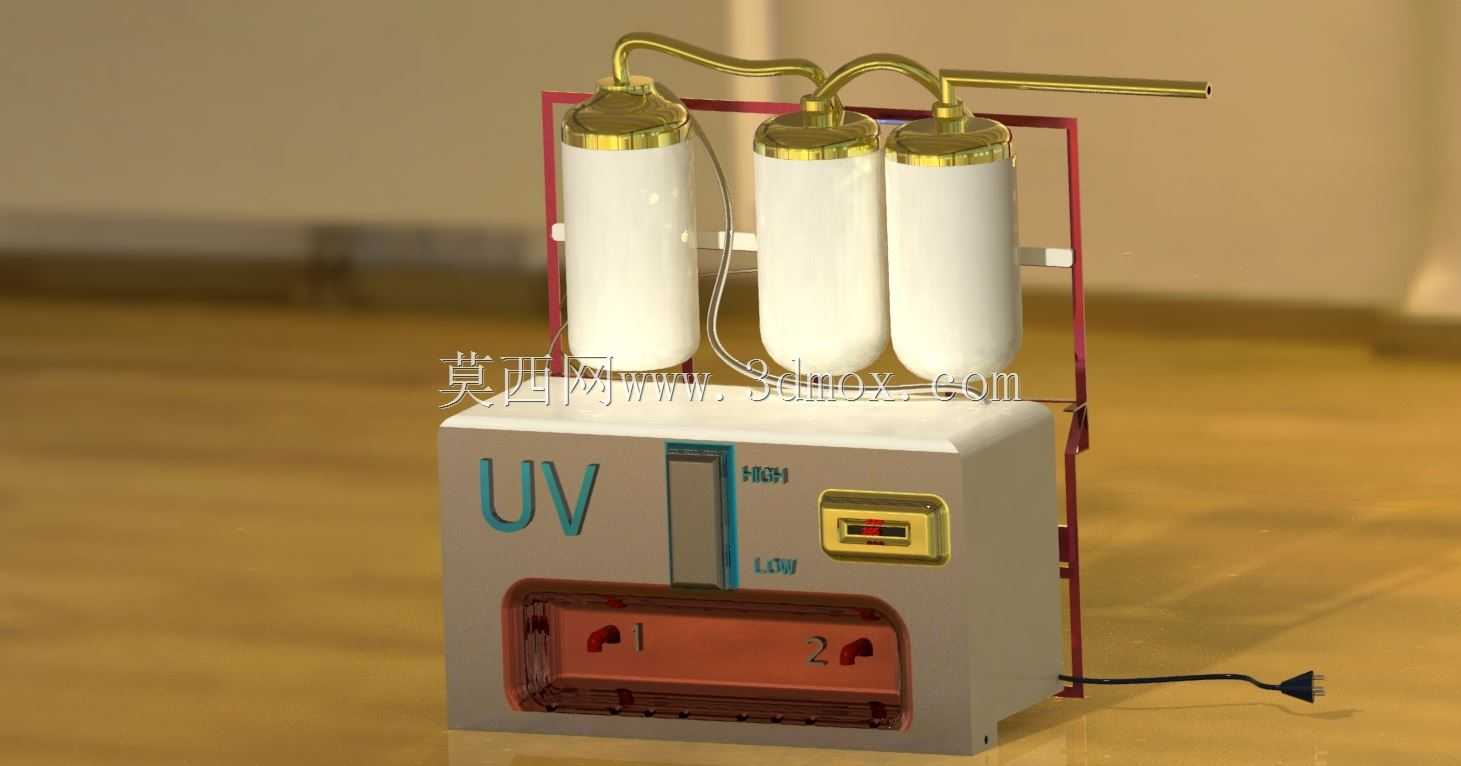

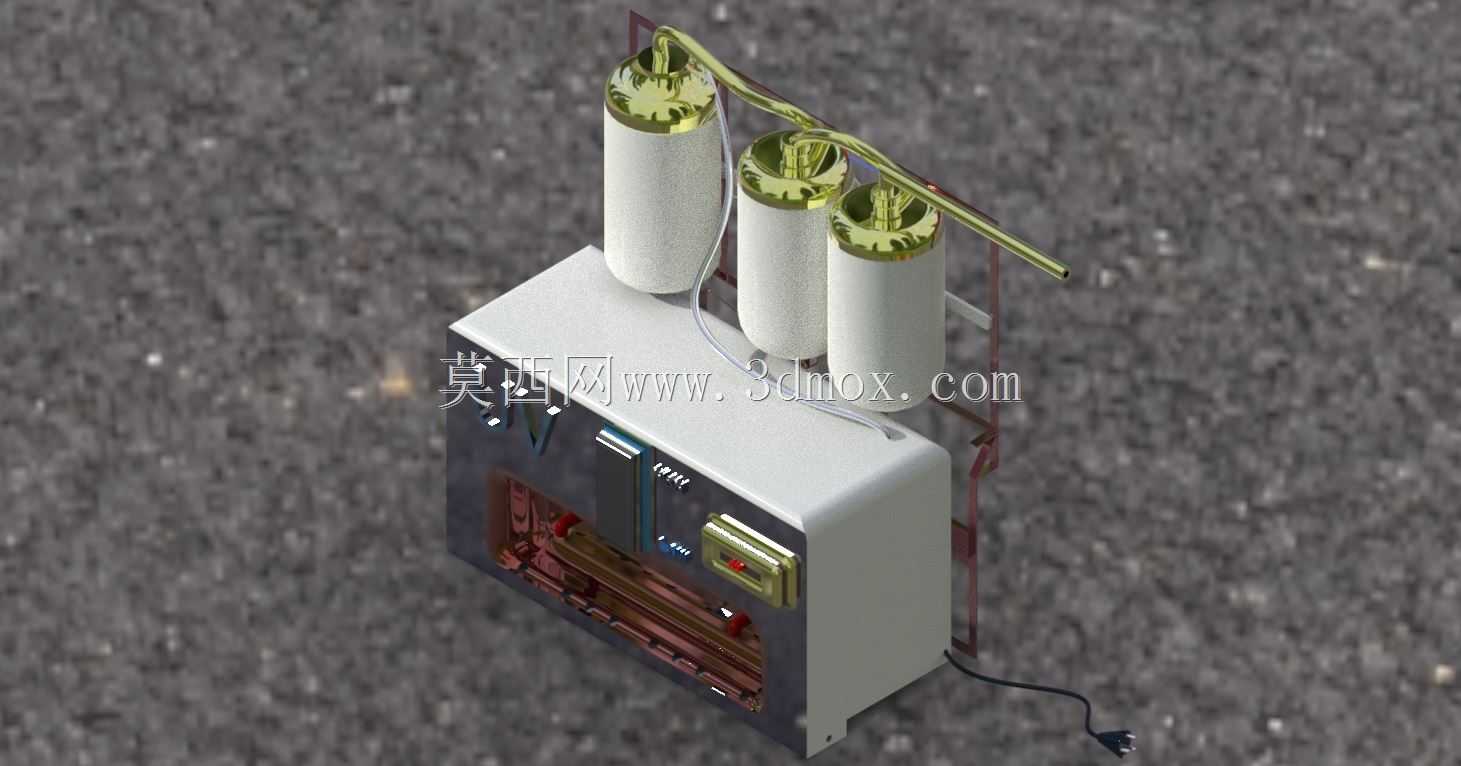

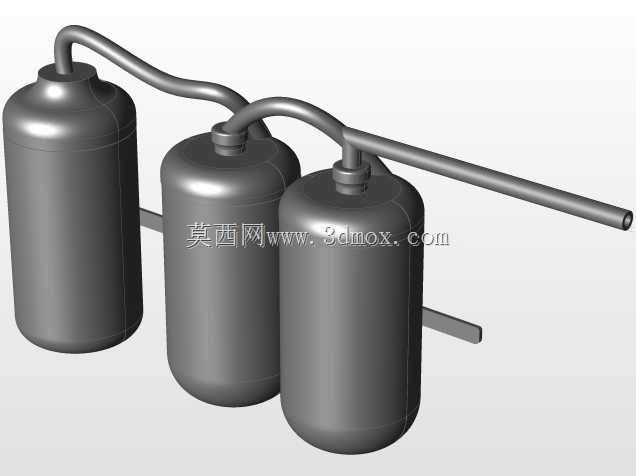

这款水净化设备的结构设计围绕民用及小型商用场景的直饮水处理需求展开，可适配家庭厨房、小型饮品门店、办公区饮水点等安装场景，核心解决常规供水存在的沉积物杂质、余氯异味、微生物超标三类常见水质问题。设备采用三级串联过滤加终端紫外线杀菌的组合工艺，第一级过滤单元针对水中泥沙、铁锈、悬浮物等大颗粒沉积物设置，采用大容污量的滤瓶结构，可截留5微米以上的固体杂质，避免后续滤材被大颗粒堵塞缩短使用寿命；第二级装填活性炭滤料，主要吸附水中余氯、异色异味及部分有机污染物，改善出水口感；第三级为精密过滤单元，进一步截留前级漏过的细小杂质，保障进入杀菌段的水体浊度满足紫外线照射的穿透要求。杀菌段采用UV-C波段紫外线辐照设计，水流经杀菌腔时接受足够剂量的紫外线照射，破坏水中细菌、病毒的核酸结构实现杀菌，无需添加化学药剂，无二次污染风险。设备集成了接近传感器控制的自动出水龙头，用户取水时无需手动操作阀门，靠近即可触发出水，提升使用便捷性；机身设置数字式紫外线灯寿命指示器，可实时显示灯管剩余有效工作时长，提醒用户及时更换灯管，避免因灯管衰减导致杀菌失效；同时配置双水位指示器与溢水保护结构，当内部水位异常升高时可触发保护机制，切断进水通路避免溢水故障。从结构布局来看，三个立式滤瓶通过黄铜管路并联固定在主机身后侧的金属支架上，管路走向采用圆弧过渡减少水流阻力，主机身集成控制电路、杀菌腔与出水接口，整体安装时需预留后方滤瓶更换的操作空间，机身底部设置走线槽收纳电源线，插头采用常规民用三脚插头适配普通市电接口。设计过程中重点考量了滤材更换的便捷性，滤瓶采用旋拧式密封结构，无需专用工具即可手动拆卸更换，各管路接口采用标准密封件连接，降低漏水风险；机身正面设置功能按键与状态显示区域，用户可直观掌握设备运行状态，出水端设置两个取水工位，可同时满足不同容器的取水需求。
