复古款家用滴漏式咖啡机结构设计

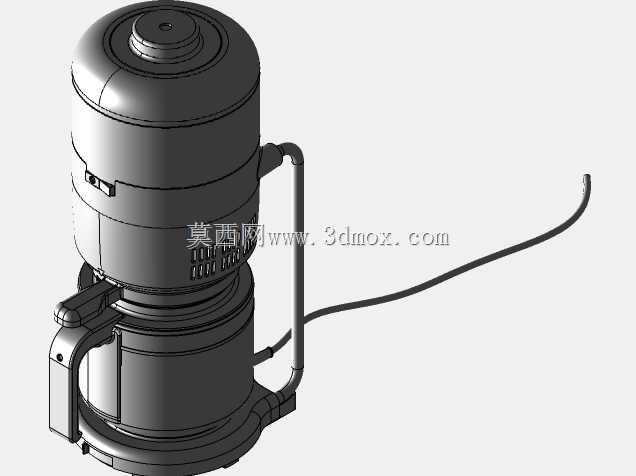

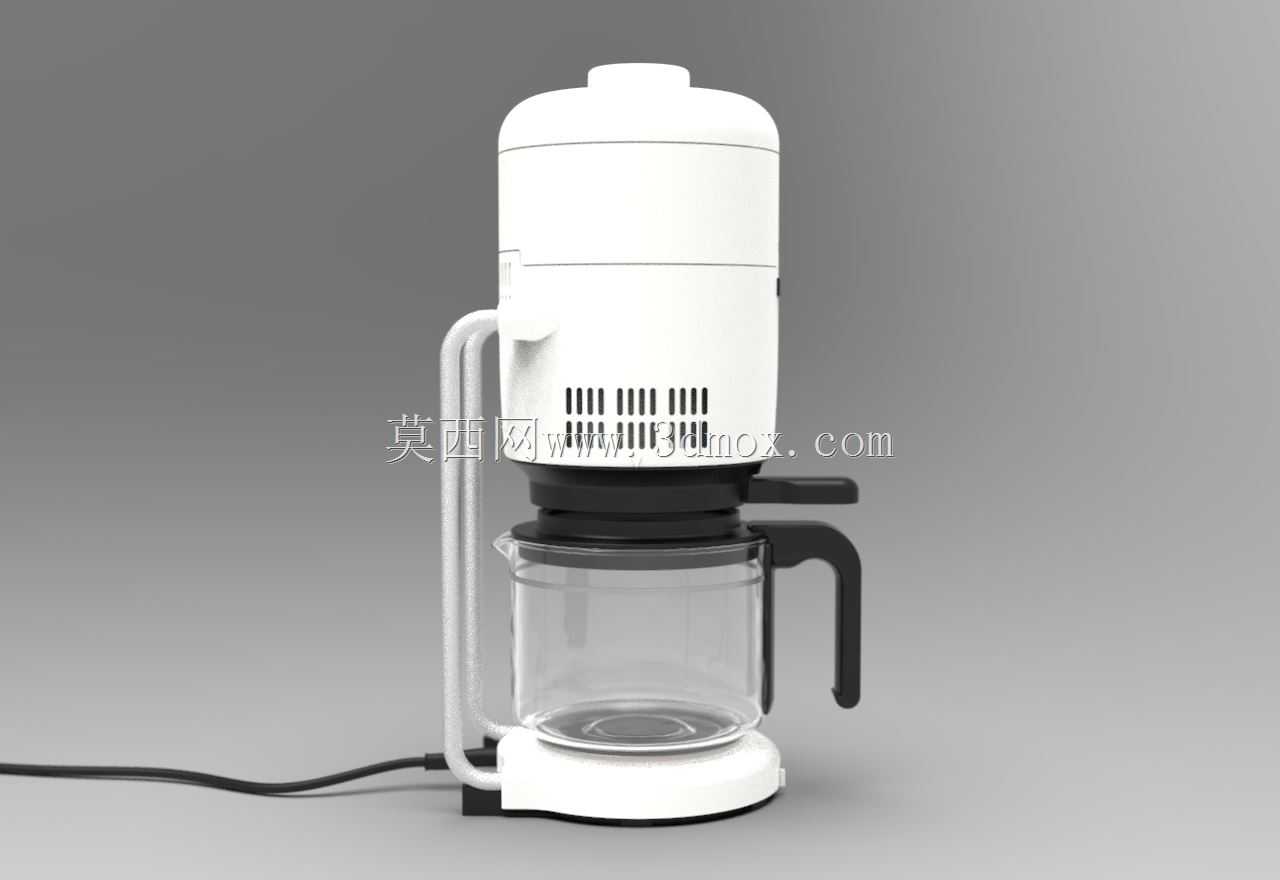

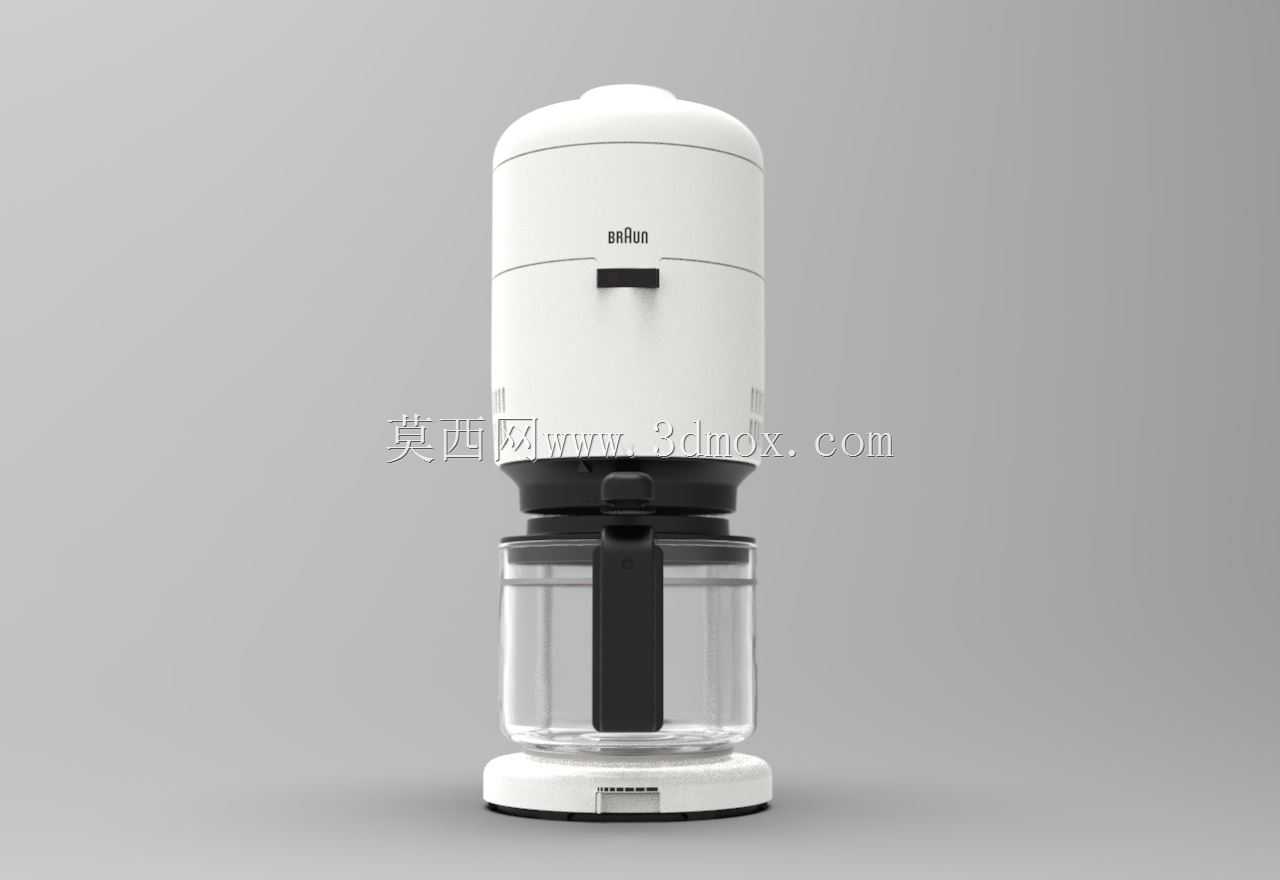

这款滴漏式咖啡机的三维结构建模，完全围绕家用厨房场景的实际使用需求展开，建模过程中优先考虑日常操作的人机交互合理性，所有结构边界都贴合普通家庭台面的常规使用空间。从功能实现逻辑来看，设备分为上下两个核心功能舱段，上部舱体集成咖啡豆研磨与咖啡粉喷淋萃取结构，下部为玻璃材质的咖啡承接储液罐，中间通过可拆卸的滤仓结构实现粉水分离，整机的操作按键仅设置单组启停控制，简化日常使用的操作步骤，避免多余功能带来的结构冗余。

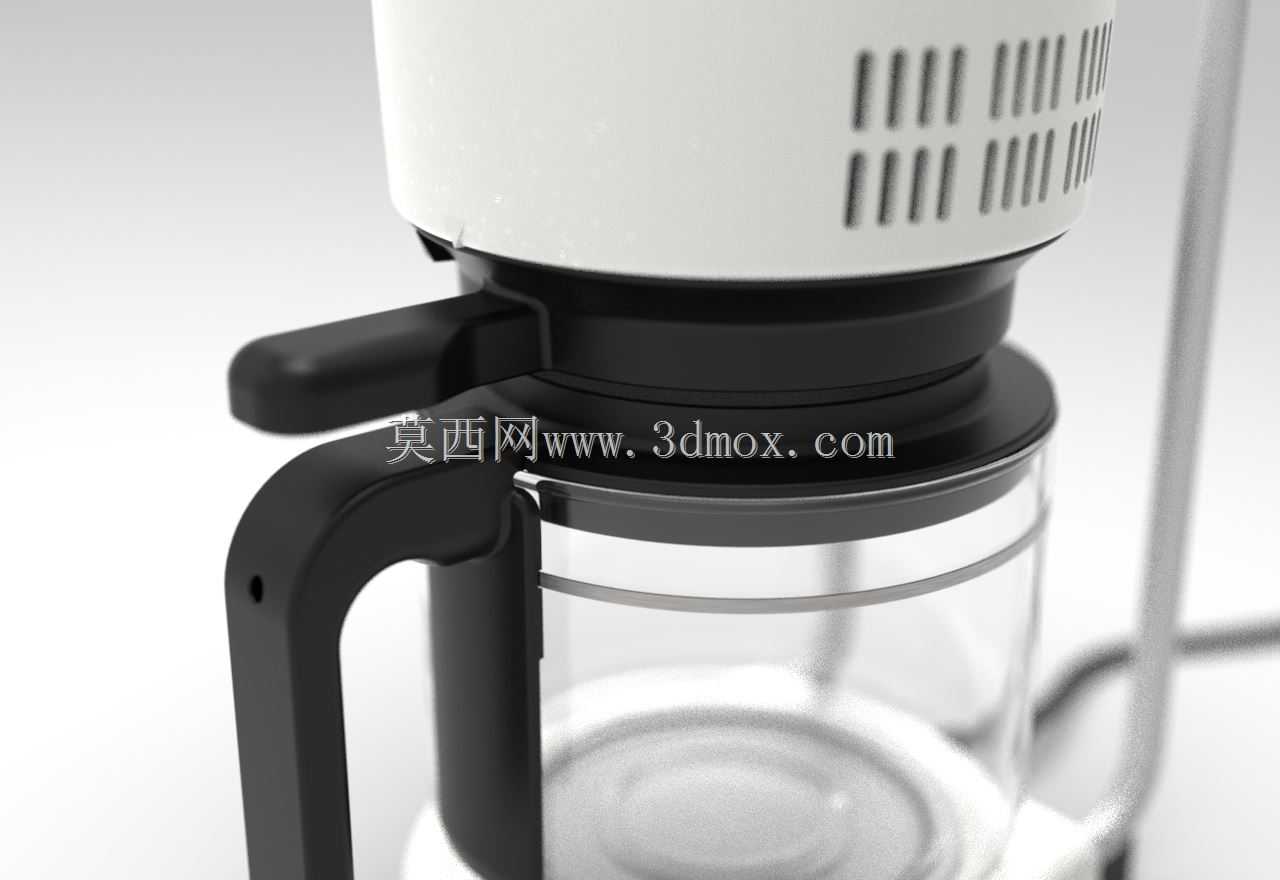

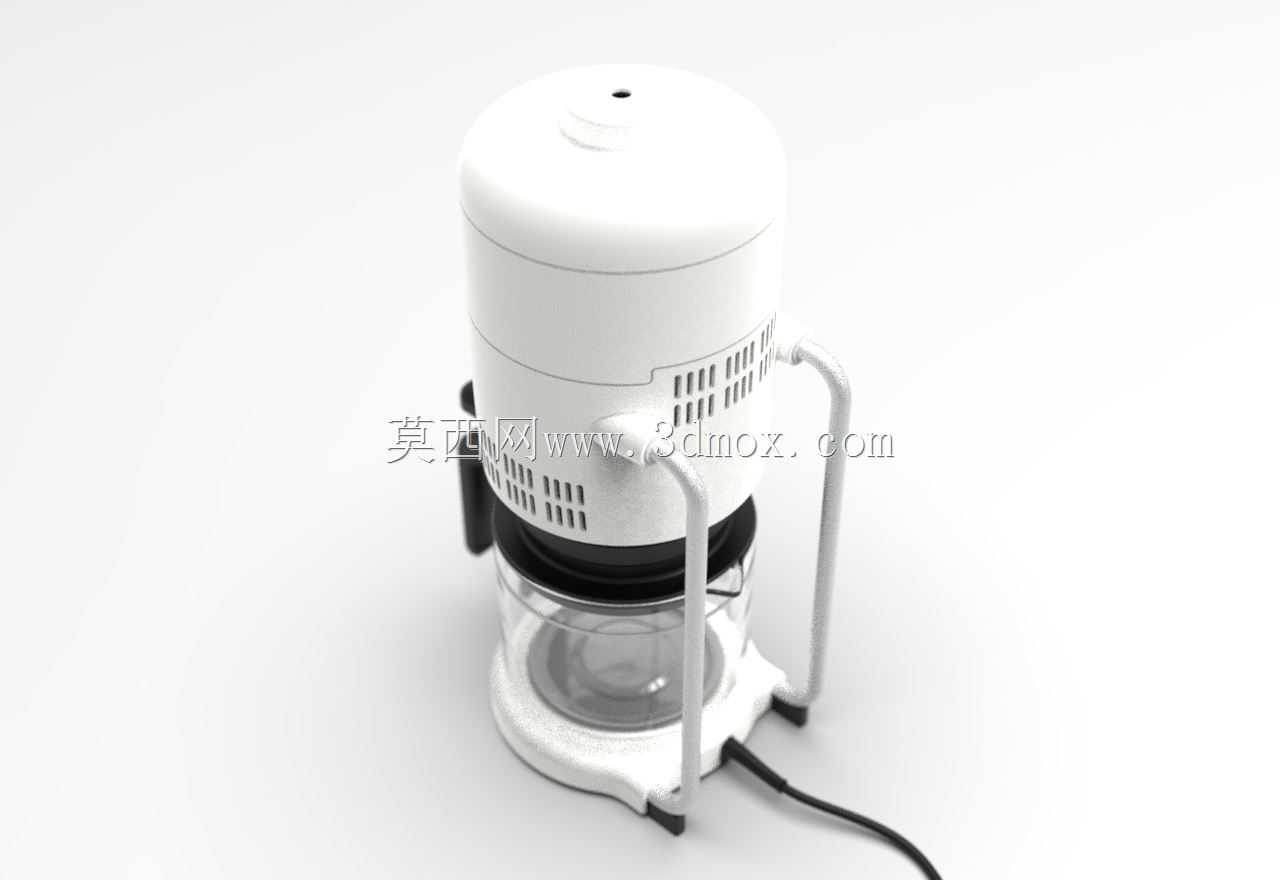

建模时对各部件的安装配合边界做了精准还原，上部主机与下部底座的定位卡扣采用周向均匀分布的三点式结构，保证放置时的对位精度，同时减少拆装时的卡滞概率；玻璃储液罐的把手采用内嵌式安装结构，与罐身的配合间隙控制在1.2mm，既保证握持时的结构强度，也避免缝隙过大残留清洁死角。上部主机的外壳采用圆弧过渡的柱形造型，顶部的加料口做了下沉式围边设计，防止添加咖啡豆时颗粒洒落，侧面的操作开关做了内凹式处理，避免日常擦拭台面时误触启动。

从行业应用角度，这类小型家用咖啡机的结构设计需要平衡功能集成度与外形尺寸，整机的占地投影控制在150mm见方的范围内，适配绝大多数家庭厨房台面的边角放置空间，整机高度控制在320mm以内，不会遮挡厨房吊柜下方的常规操作空间。建模过程中对所有运动部件的行程做了校验，滤仓的抽拉行程为45mm，抽出时不会与上部主机的下沿发生干涉，储液罐的取出高度预留了20mm的操作余量，不需要倾斜即可平稳取出接好的咖啡。

设备的底部设置了四个均匀分布的防滑胶垫安装位，胶垫突出底座底面2mm，既可以抵消台面轻微不平整带来的晃动，也能避免设备运行时的研磨震动带动整机移位。上部主机的电机安装位做了环形的减震筋位设计，通过结构筋的形变吸收研磨过程中的高频震动，降低运行时的噪音传递。所有与液体接触的部件都采用可拆卸式的结构设计，滤仓、喷淋头、储液罐都可以单独拆分，满足日常清洁的使用需求，各部件的配合公差都按照家用小电器的通用装配标准设置，拆分后重新安装不需要额外的对位校准，普通用户即可快速完成拆装操作。
