松下家用数字无绳手持电话机结构设计

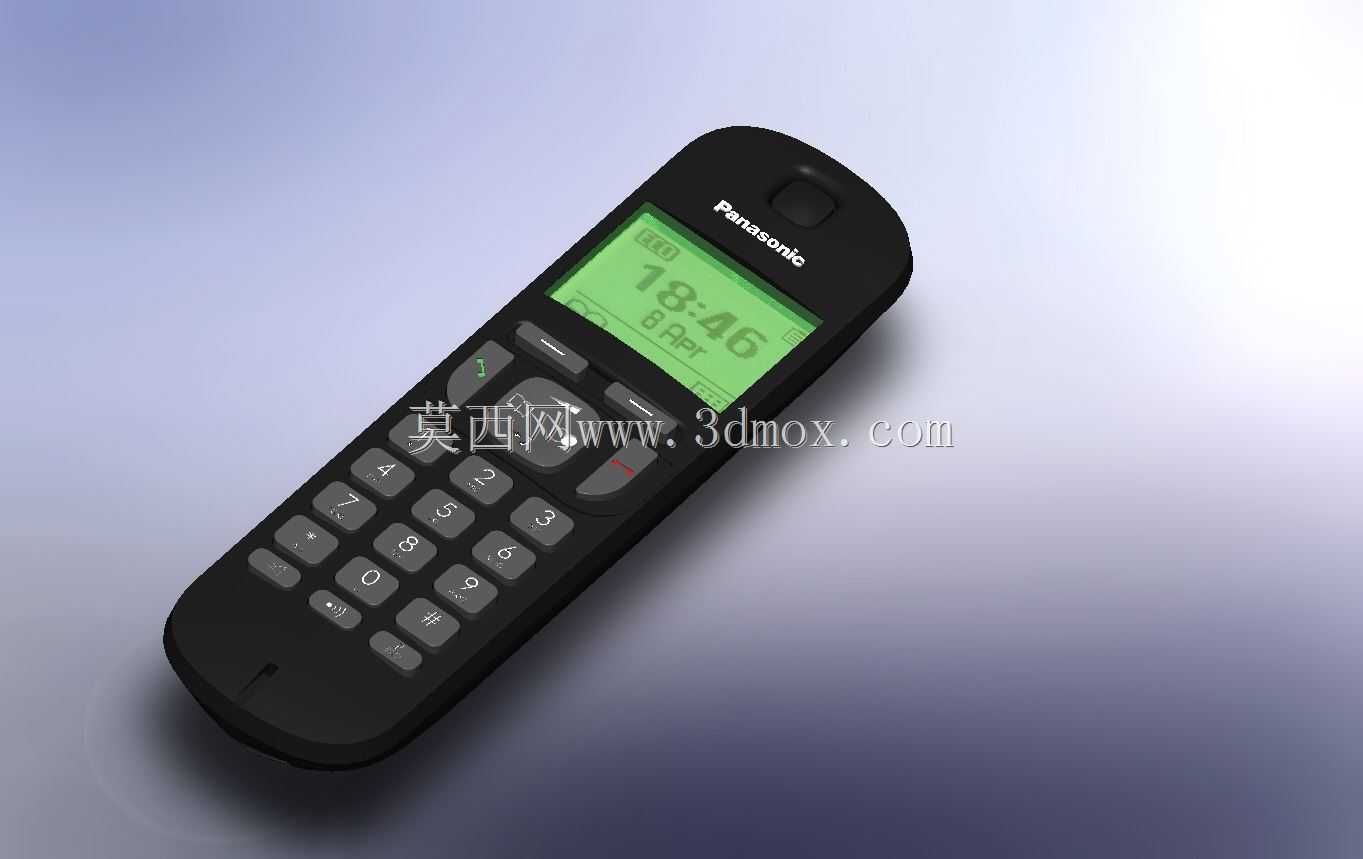

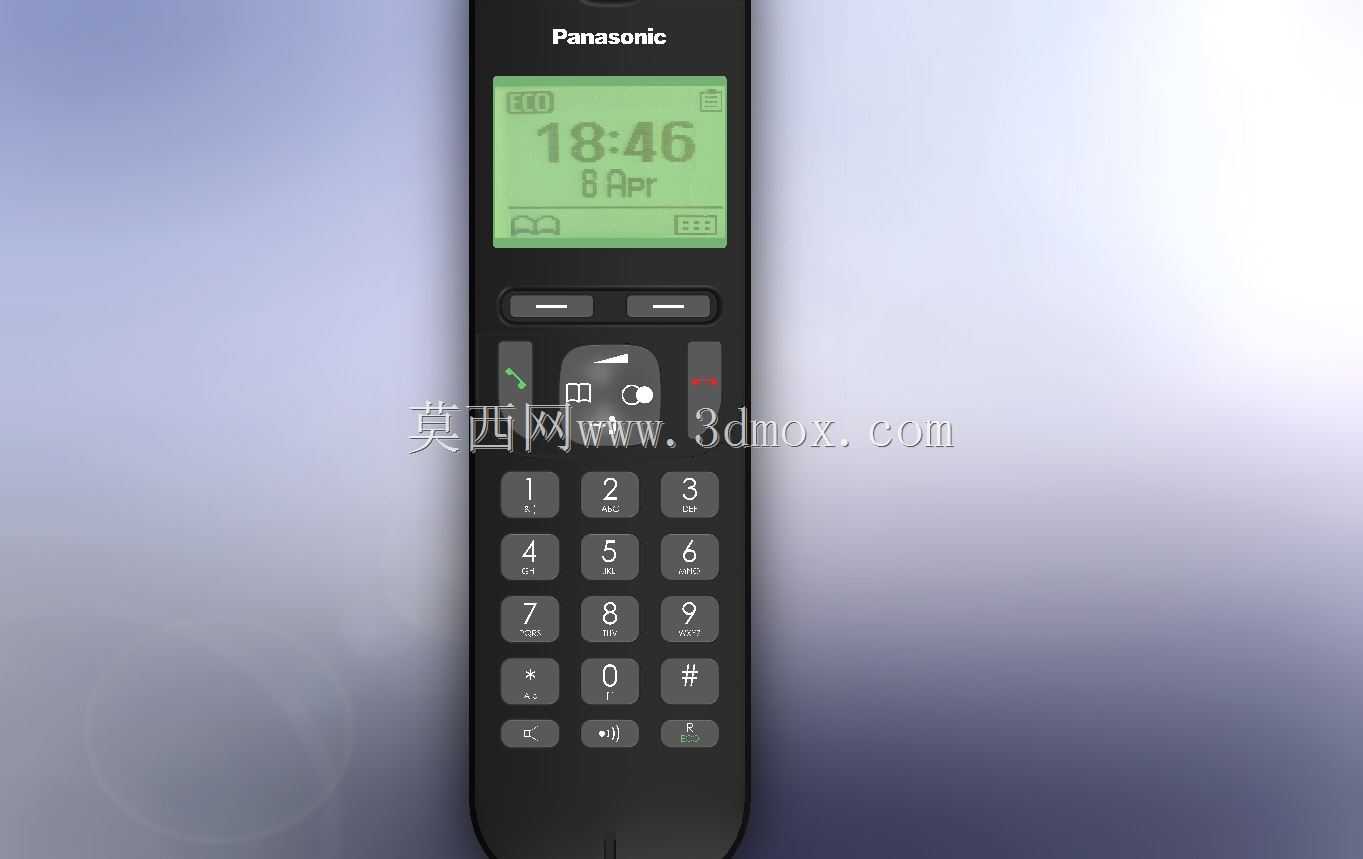

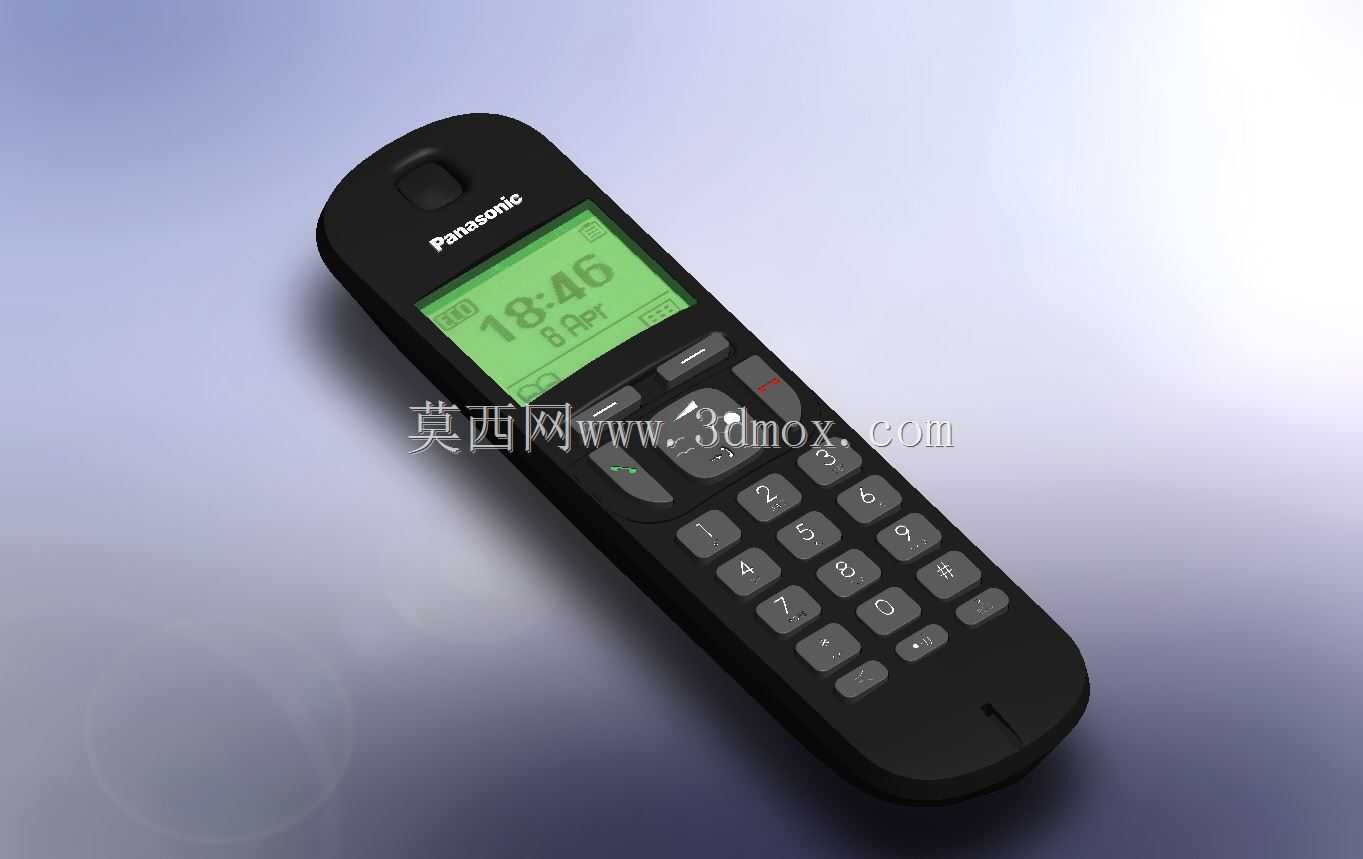

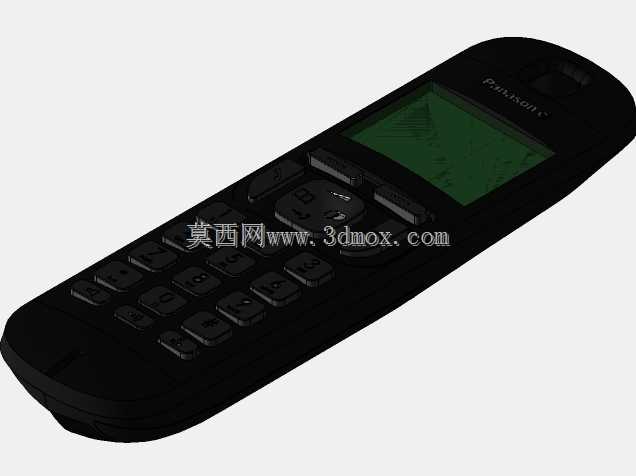

这款手持无绳话机的三维结构设计，首先围绕家用及小型办公场景的手持握持需求展开，整机采用符合人体工学的弧面收腰造型，机身长度控制在150mm左右，宽度在48mm区间，最厚处不超过22mm，单手握持时拇指可自然覆盖全部按键区域，长时间持握通话不会产生硌手的疲劳感。从功能布局来看，机身正面上方预留了1.8英寸单色液晶显示屏的安装位，屏幕下方依次排布通话键、挂断键、导航功能键与12键数字拨号键盘，按键采用凸起式硅胶材质设计，单个按键触发行程控制在1.2mm，按键间隙预留0.8mm的安全距离，避免日常拨号时出现误触情况。机身顶部内置通话拾音麦克风，背部下方位置布置外放扬声器出声孔，出声孔采用矩阵式小圆孔排布，既保证通话声音的扩散效果，也能避免灰尘直接进入机身内部。结构设计上，整机采用前后壳卡扣加两颗底部螺丝的固定方式，前后壳合模缝设置在机身侧方棱线位置，合模间隙控制在0.1mm以内，既保证外观的整体性，也方便后期维修拆解。内部腔体划分出电池仓、主板安装位、天线预留区域三个独立空间，电池仓适配两节7号充电电池，仓盖采用卡扣式固定，无需额外螺丝即可开启更换电池；主板安装位预留了定位柱与螺丝孔位，可直接固定贴片完成的通讯主板，天线区域布置在机身顶部远离电池的位置，减少金属部件对无线信号的屏蔽影响。实际使用场景中，这类无绳话机需要搭配配套的座机充电底座使用，机身底部预留了两个充电触点，触点采用镀金弹片设计，放置到底座时可自动对位接通充电回路，触点旁设置了定位凹槽，与底座上的定位凸台配合，避免话机放置时出现偏移滑落。外观曲面过渡全部采用G2连续的顺滑处理，机身边角做了R3以上的圆角处理，既避免日常使用时的磕碰划伤，也让注塑生产时的脱模流程更顺畅，减少注塑件的应力集中问题。按键区域的字符采用模内注塑工艺预留位置，长期使用按键字符不会出现磨损脱落的情况，屏幕周边做了0.3mm的凸边设计，当话机正面朝下放置时，凸边可以承托平面，避免屏幕表面直接被刮花。
