100升卧式承压储气罐工业设计作品

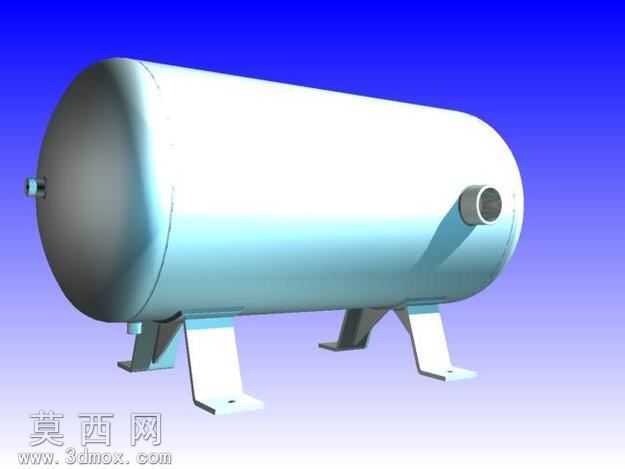

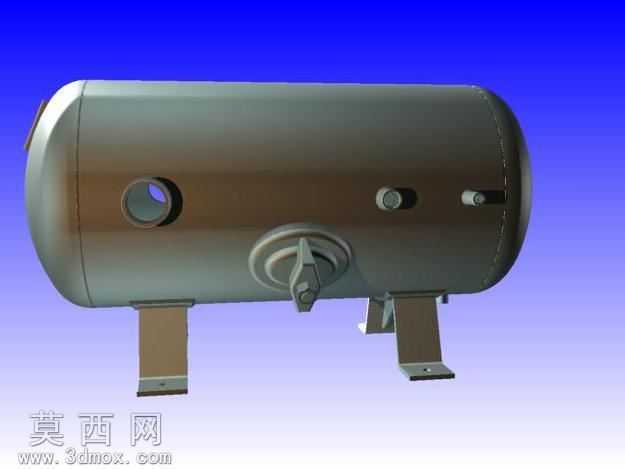

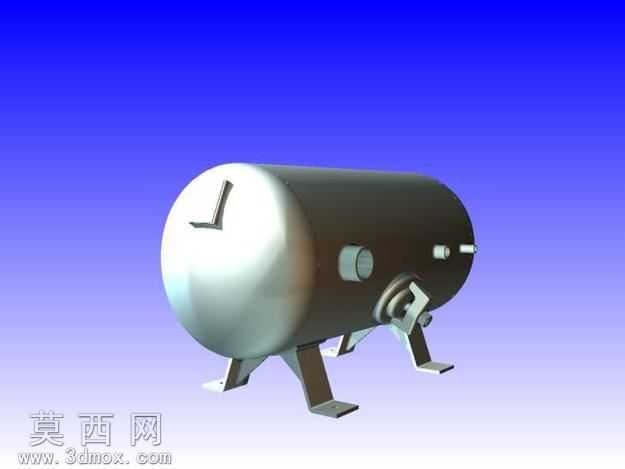

本作品为100升容量卧式承压储气储水罐体的三维建模设计，建模阶段严格遵循压力容器的结构设计规范，首先基于10bar最大工作压力的工况要求，确定罐体筒体的壁厚参数，采用旋转特征生成两端标准椭圆形封头，封头与筒体的衔接处做平滑过渡处理，避免应力集中的结构缺陷。支座部分采用标准鞍式支撑结构，通过拉伸、切除特征完成支座的折弯造型与安装孔位设计，三个支撑脚的排布经过重心校核，确保罐体满载时的放置稳定性，支座与筒体的焊接位置做贴合面处理，还原实际焊接装配的贴合状态。罐体表面的接口设计完全匹配工业实用需求，分别设置了主进出介质接口、压力表安装接口、排污接口、安全阀安装接口，每个接口的凸台结构、连接螺纹段都通过精确的尺寸建模完成，接口位置排布符合管路安装的操作空间要求，避免后期管路布设出现干涉问题。材质与渲染阶段，罐体主体采用金属哑光不锈钢材质，调整材质的反射率与粗糙度参数，还原工业金属罐体的真实质感，封头位置做轻微的高光处理，体现曲面加工的光滑度，支座部分采用深灰色铸铁材质，与罐体主体形成材质区分，增强模型的层次感。场景渲染采用渐变蓝紫色背景，打光采用三点布光方案，主光源从侧上方投射，突出罐体的曲面轮廓与金属反光，辅助光源补亮暗部细节，避免支座下方出现死黑区域，最终渲染效果清晰呈现罐体的整体结构与细节特征。设计过程中充分考虑了工况适配性，明确标注设备适用的工作温度范围为-10℃至100℃，所有结构尺寸都经过承压强度的初步校核，既满足100升的容积要求，又保证承压状态下的结构安全，模型可直接用于工业设备配套选型展示、管路系统装配模拟、压力容器教学演示等场景，整体建模逻辑清晰，特征树规整，无冗余几何元素，曲面连续性达到G2级别，装配关系符合实际工业产品的生产装配逻辑。
