硬聚氯乙烯管道及配套歧管组件三维设计

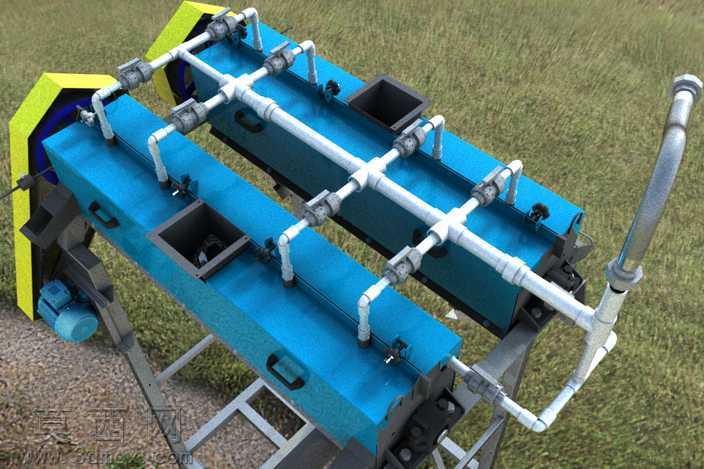

本作品为硬聚氯乙烯材质管路及配套歧管组件的三维建模设计，整体采用双列并行的模块化管路布局，依托三维建模软件完成全参数化的结构搭建，从基础的管路走向规划到接头、阀门、功能接口的细节建模均遵循工业管路的实际装配逻辑。建模过程中首先确定双列平行的主管道基准轴线，按照等距排布的原则设置分支管路接口，每一处分支接口都匹配对应规格的阀门接头模型，接头与主管道的衔接处做了贴合实际安装的过渡结构处理，避免出现生硬的几何拼接痕迹。主管道侧面预留的方形开口为介质加注或检测接口，接口边缘做了加厚的法兰式结构设计，可匹配对应的密封端盖实现封闭功能。模型的支撑框架采用型材拼接结构，底部设置的驱动电机组件与管路主体形成完整的功能单元布局，框架的斜向支撑结构经过受力合理性校验，可保证整体管路组件放置时的结构稳定性。材质渲染阶段，主管道部分赋予哑光蓝色的硬质塑料材质，还原硬聚氯乙烯管材的真实质感，金属管路及接头部分采用带轻微磨损痕迹的镀锌金属材质，阀门手轮、端部护罩分别赋予黑色工程塑料与亮黄色警示防护材质，底部支撑框架做了磨砂金属的质感处理，地面背景采用草地与碎石地面的混合材质，通过环境光影的调整模拟户外放置的真实光照效果，让整体渲染图具备更强的真实感。设计过程中充分考虑硬聚氯乙烯管路的应用特性，所有管路转角均采用平滑圆弧过渡，减少流体输送过程中的阻力损耗，分支管路的排布遵循对称均衡的原则，既保证流体分配的均匀性，也让整体外观具备规整的工业设计美感，每一处接头的尺寸都与对应管径做了参数化关联，可根据实际使用需求快速调整管路规格，适配不同的流体输送场景。
