军用越野车辆重型防滑轮胎三维设计

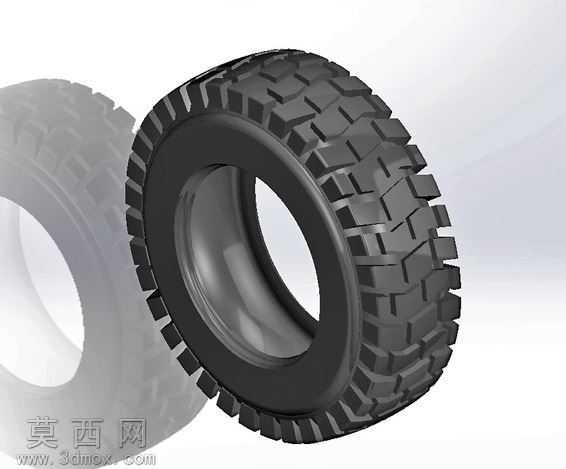

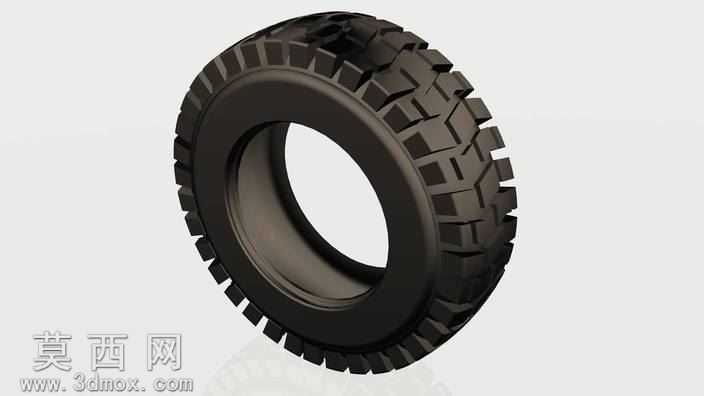

本作品为军用越野车辆配套的重型防滑轮胎三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1真实比例还原LT285-47R20规格轮胎的完整结构，建模全程遵循实体建模逻辑，从轮胎断面轮廓绘制起步，先完成胎面、胎侧、胎圈、内衬层的二维截面草图绘制，通过几何约束精准控制各部位的厚度、弧度与过渡圆角，确保截面轮廓符合重载越野轮胎的力学设计要求，再通过回转特征生成轮胎的基础胎体结构，保证胎体的同轴度与圆度误差控制在合理范围内。针对胎面的块状越野花纹，建模时采用阵列结合布尔运算的方式完成，先绘制单个花纹块的三维实体，精准还原花纹块的拔模角度、边缘倒角与底部加强筋结构，避免花纹块出现应力集中的尖锐棱角，再根据胎面的周向弧度与节距排布规律，完成周向与轴向的规律阵列，同时对花纹沟的深度、宽度以及排泥槽的倾斜角度做了参数化调整，保证花纹具备优异的非铺装路面抓附能力与自清洁能力，适配军用车辆在泥泞、砂石、凹凸路面的通行需求。材质渲染阶段，针对轮胎不同部位做了差异化材质设置：胎面与胎侧采用哑光黑色橡胶材质，调整材质的粗糙度、凹凸贴图参数，还原橡胶表面细微的颗粒质感与使用过程中的自然纹理，胎圈部位的钢丝圈结构做了金属材质的区分，轮毂部分采用亮面金属材质，调整反射率与环境光遮蔽参数，还原金属轮毂的光滑质感与光影反射效果，渲染时采用三点布光方式，主光模拟自然光从侧上方照射，突出胎面花纹的立体结构与层次感，辅光补充暗部细节避免出现死黑区域，轮廓光勾勒轮胎的边缘轮廓，让整体渲染效果更具真实感与立体感。结构设计上，充分考虑军用车辆的重载与抗冲击需求，胎侧部位做了加厚处理，胎肩位置设计了加强筋结构提升抗穿刺能力，胎圈与轮毂的配合面做了精准的公差匹配，保证轮胎安装后的密封性与连接可靠性，整个模型的所有特征均保留完整参数，可根据不同车型的适配需求快速调整轮胎的尺寸、花纹样式与结构参数，为后续的整车装配仿真、轮胎力学性能分析、3D打印样件制作提供精准的三维模型基础，模型的拓扑结构规整，无破面、重叠面、非流形几何等建模错误，可直接导入各类仿真软件与渲染软件开展后续工作。
