福特9寸承运车型配套差速器壳体三维结构

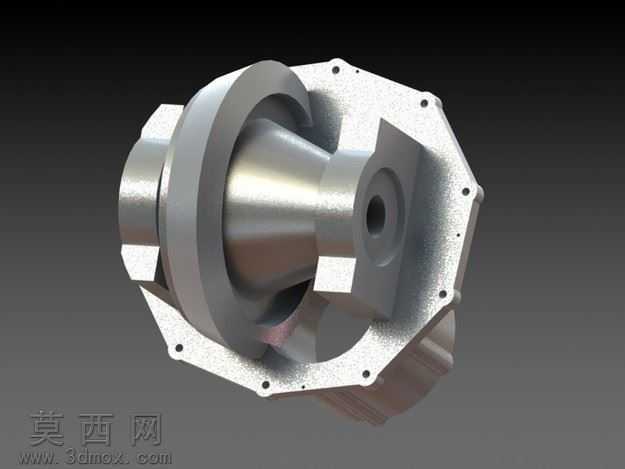

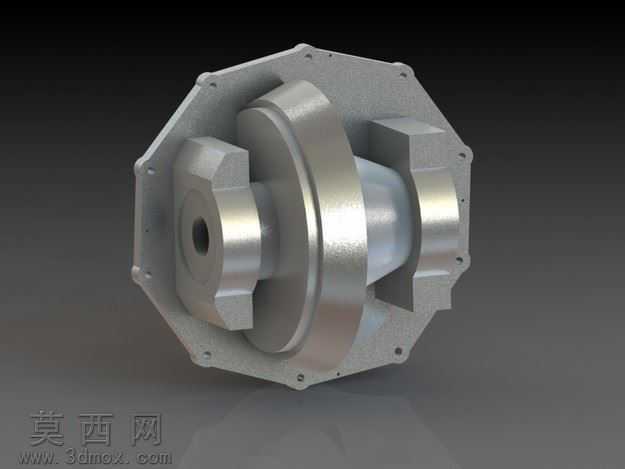

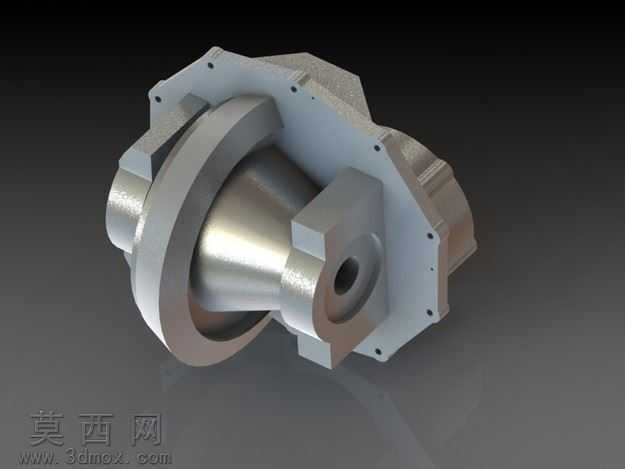

本作品为适配福特9寸承运车型的差速器壳体三维建模成果，建模过程严格遵循汽车传动部件的尺寸匹配规范，以保证部件与整车传动系统的装配契合度为核心设计目标。建模初期先梳理差速器壳体的功能逻辑，该部件作为驱动桥核心承载结构，需要同时容纳差速器齿轮组、半轴连接结构、轴承安装位，还要承担与主减速器壳体、桥壳的连接固定作用，因此建模时优先确定各功能区域的基准轴线，保证半轴安装孔、主减速齿轮安装位、轴承座的同轴度公差符合汽车传动部件的设计要求。建模过程采用实体建模与特征建模结合的方式，先通过旋转特征生成壳体的主体回转结构，再通过拉伸、切除特征构建侧面的轴承安装通孔、端部的法兰连接结构，法兰面上的螺栓孔采用圆周阵列方式生成，保证每个螺栓孔的位置度符合装配要求，避免出现螺栓无法对位的装配问题。壳体外部的加强筋结构通过扫掠特征生成，筋位的厚度、过渡圆角均参考量产车部件的设计参数，在保证壳体结构强度的同时尽可能控制部件重量，平衡刚性与轻量化的设计需求。材质设置阶段为壳体赋予铸钢材质，调整材质的粗糙度、金属反射参数，还原铸钢部件经机加工后的表面质感，轴承安装位、法兰连接面等需要精密配合的区域单独设置机加工面材质，与非加工的铸造表面形成质感区分，清晰展现部件的不同工艺区域。渲染阶段采用三点布光方案，主光从侧上方打亮壳体的主体结构，突出法兰面、轴承孔的轮廓特征，辅光补充暗部细节避免结构阴影过深丢失细节，轮廓光勾勒壳体的边缘轮廓，让部件与深色背景形成清晰区分，最终渲染图能够清晰展现壳体的整体外形、各安装位的位置关系、加强筋的布局结构。模型的细节处理上，所有边角位置均添加了符合铸造工艺要求的过渡圆角，避免出现应力集中的锐角结构，螺栓孔的沉台深度、轴承位的安装台阶尺寸均经过尺寸校验，保证虚拟装配时轴承、螺栓、半轴等配套部件能够顺利安装，不存在干涉问题。设计过程中重点参考了福特9寸差速器的经典结构参数，结合承运车型的承载需求调整了壳体侧壁的厚度，提升部件在重载工况下的结构强度，满足车型的承载使用需求。
