家装地暖分集水器及暖气片连接结构

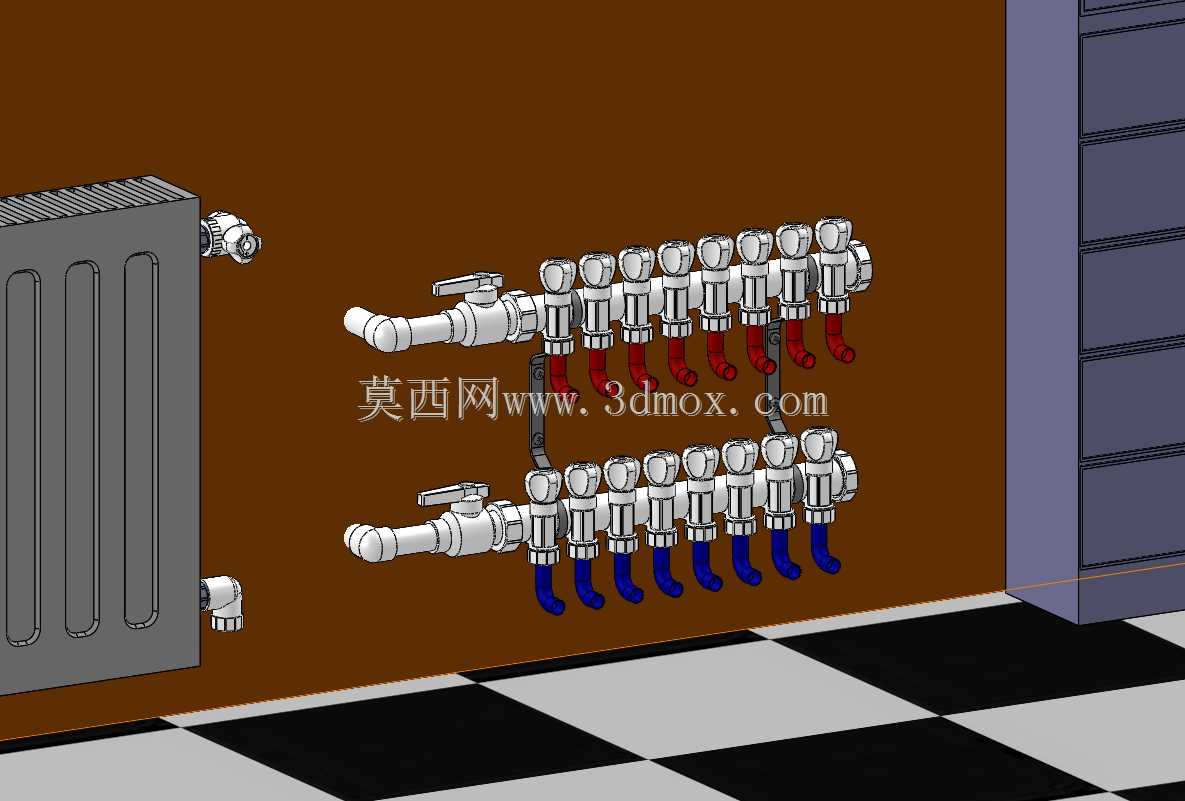

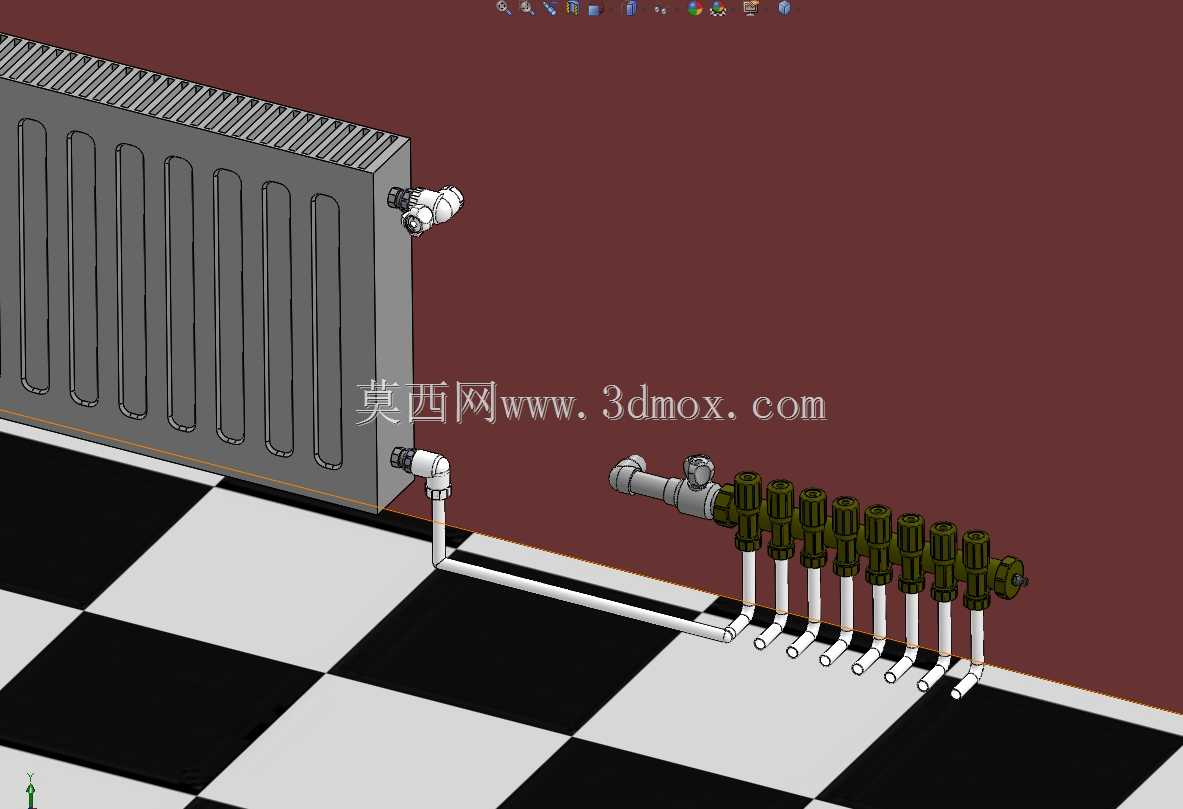

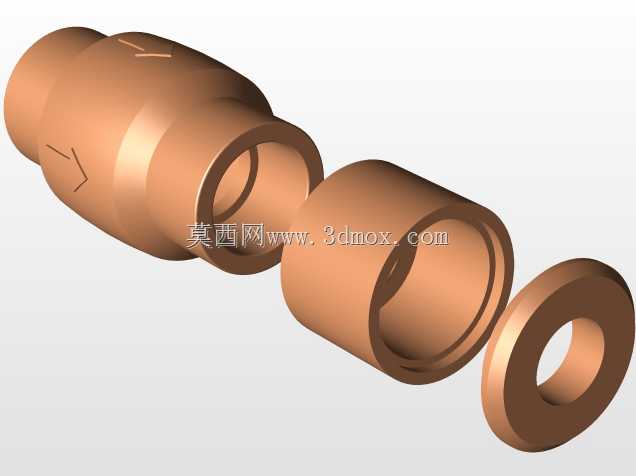

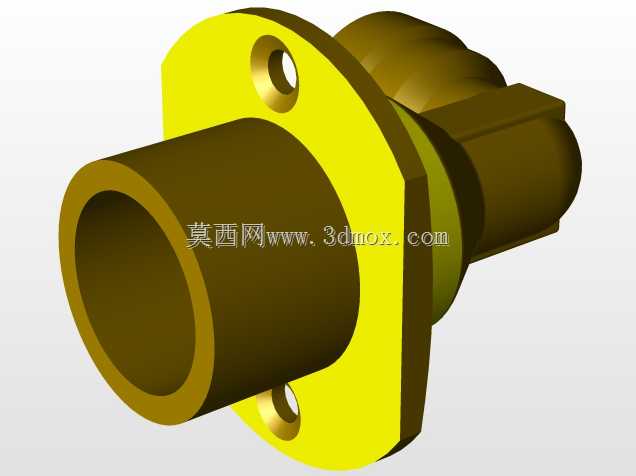

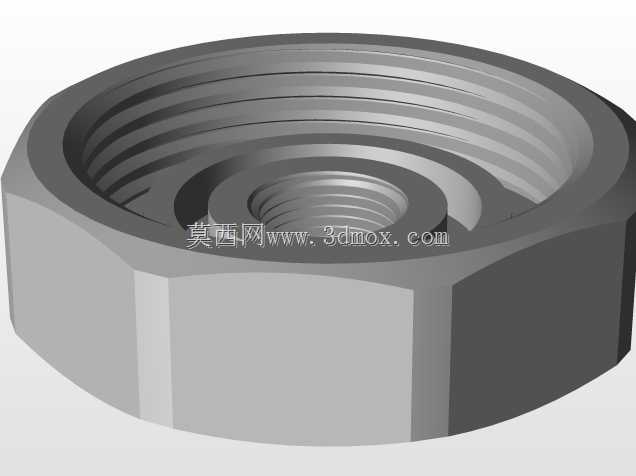

这套结构对应家装分户水采暖系统的核心输配节点，日常应用在普通平层、复式住宅的水暖施工场景中，承担着将采暖主管道输送来的热水均匀分配到各个房间采暖回路，再将各回路散热后的低温回水汇总输回热源的核心作用，是低温热水地面辐射供暖、暖气片混装系统里必不可少的管路枢纽部件。从结构设计来看，整套组件分为上下两排干管，上排对应供水支路，下排对应回水支路，每一支路都配置独立的截止调节阀，可单独控制对应回路的通断，也能通过调节阀门开度调整支路水流量，匹配不同房间的采暖负荷需求，避免出现局部区域过热或供热不足的问题。支路末端预留的外螺纹接口，可直接适配市面常见的PERT、PEX地暖管连接接头，也可通过转接件对接暖气片的进出水口，适配同户型内地暖+暖气片混装的施工需求，不用额外定制异形转接件。安装边界上，整套分集水器组件需预留足够的墙面安装空间，干管轴线距离完成墙面需留出不小于50mm的操作间隙，方便后期手动调节阀门、检修排气；上下两排干管的中心距保持在200mm左右，既避免支路管路弯折半径过小产生水阻，也能给管路保温层预留安装空间，减少不必要的热损耗。分集水器主进水端配置了总控球阀，可在系统检修时快速切断入户热源，不用关停整个单元的采暖总阀；主回水端同样配置对应总阀，配合支路阀可实现单回路检修不影响其他区域正常采暖。和侧边暖气片的连接采用侧进侧出的标准接口，适配常规柱式暖气片的安装尺寸，暖气片上下预留的接口可加装自动排气阀，及时排出系统循环中积存的空气，避免气堵造成的管路循环不畅、散热不均问题。设计阶段充分考虑了家装施工的容错空间，各支路接口的间距统一为50mm，符合水暖施工的通用模数，工人现场安装时不用反复测量定位，可直接套用标准支架的安装孔位，降低现场施工的出错概率。干管采用等径设计，保证各支路的进水压力均衡，不会出现距离主进水口近的支路流量过大、远端支路流量不足的水力失衡问题；阀组的手柄采用防滑包覆设计，即使在狭窄的安装井道内，也能徒手完成开度调节，不需要借助额外工具。整套结构的所有连接点位都采用标准管螺纹规格，替换配件通用性强，后期运维时不用寻找专用异型配件，普通水暖配件门店即可采购到替换件，降低长期使用的维护成本。
