越野汽车悬架连接摇臂结构设计

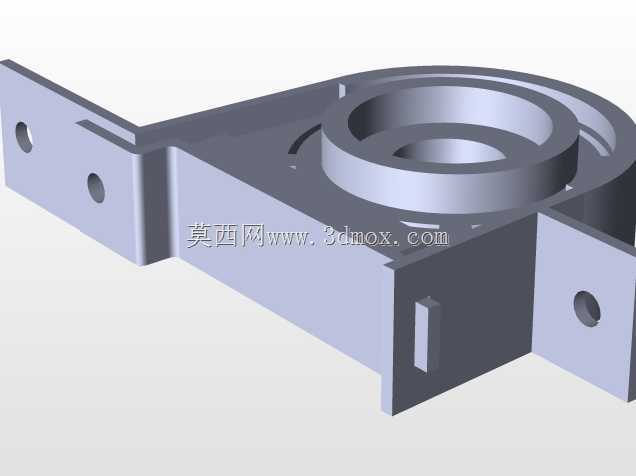

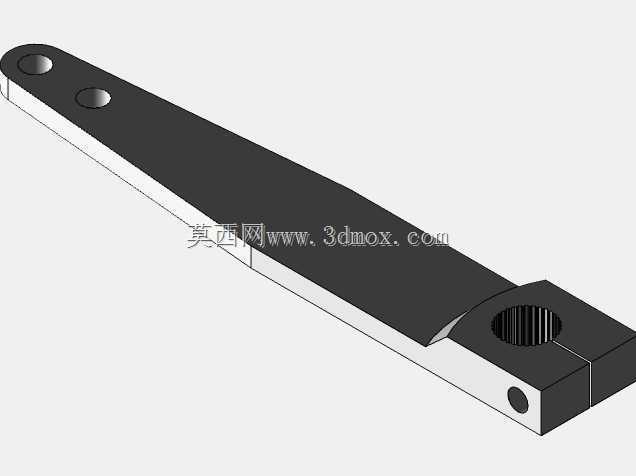

　　该零件作为越野车型底盘悬架系统中的传力连接构件，主要承担车轮与车架之间的载荷传递作用，在非铺装路面行驶工况下，可缓冲路面冲击带来的交变载荷，避免应力集中导致的构件失效。从结构设计来看，零件整体采用变截面长杆式构型，一端设置带内花键的安装座，用于与悬架转轴配合实现周向固定，花键孔侧设计有开口锁紧结构，通过螺栓夹紧即可消除配合间隙，保证连接刚性，避免越野工况下频繁冲击造成的花键磨损松旷。杆身沿长度方向做厚度渐变处理，靠近安装座的区域截面尺寸更大，可承受更大的弯曲力矩，远离安装座的杆端设置两个同轴光孔，用于与转向拉杆或稳定杆连杆铰接，光孔位置做了局部沉台处理，保证螺栓安装后端面贴合度，减少铰接点的旷量。

　　在实际装车场景中，该零件的安装边界需要匹配周边悬架构件的运动行程，设计时已校核极限跳动工况下的运动干涉问题，杆身侧面的切角结构正是为了避让减震器支座在最大压缩行程下的运动轨迹，避免硬碰硬的结构干涉。零件的外形尺寸适配多数硬派越野车型的悬架改装空间，花键规格采用行业通用的模数设计，可直接替换同规格原厂配件，无需额外修改安装点位。从受力特性出发，杆身的棱边均做了小圆角过渡处理，可降低应力集中系数，在承受侧向冲击时，圆角过渡区域的应力峰值相比直角结构可降低30%以上，有效提升零件的疲劳寿命。安装座端的小孔为定位销孔，装配时可先通过定位销确定零件安装角度，再锁紧夹紧螺栓与铰接螺栓，大幅提升装配效率，同时避免装配角度偏差导致的四轮定位参数失准。该零件的结构设计充分考虑了越野场景下的恶劣工况，所有受力截面均经过载荷校核，既保证了足够的结构强度，又通过变截面设计控制了零件自重，避免增加悬架下的簧下质量，影响车辆的操控响应性。
