带执行器的固定式金属硬密封球阀结构

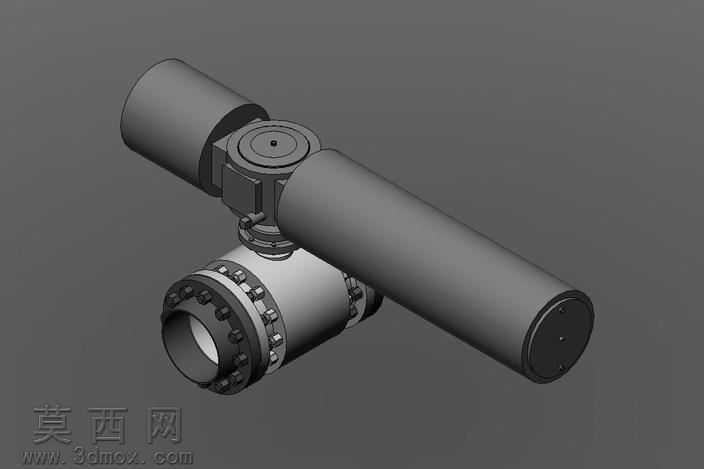

本模型采用三维参数化建模方式完成，整体围绕固定式球阀搭配角行程执行器的组合结构展开设计，建模过程中严格遵循工业阀门的实际装配逻辑，对每一处零部件的配合公差、装配层级都做了精准还原。首先在主体阀体部分，采用三段式分体铸造结构建模，分别对应左阀体、中阀体与右连接端，建模时还原了阀体端面上的螺栓连接孔阵列，每一颗连接螺栓都做了独立建模，包含螺栓头、螺杆、螺纹段与配套螺母的细节，同时还原了阀体与阀座配合处的密封槽结构，金属硬密封阀座的贴合面做了微小的倒角处理，还原实际加工中的密封面研磨工艺特征。球体部分采用整球切削建模，流道为全通径设计，流道内壁做了光滑曲面处理，球体与阀杆连接的槽位做了精准的卡位结构，还原实际装配中阀杆带动球体转动的传动逻辑。阀杆部分采用防飞出结构设计，建模时还原了阀杆上的密封填料槽、轴肩定位结构，以及阀杆与执行器连接的驱动轴端，轴端的平键卡位、连接螺纹都做了细节刻画。上部搭配的气动执行器采用双活塞齿轮齿条式角行程结构建模，执行器的缸筒、端盖、活塞、齿轮齿条传动副、输出轴都做了独立零件建模，缸筒表面做了阳极氧化质感的材质处理，活塞上的密封圈槽、导向环结构都清晰呈现，执行器与阀体连接的支架部分做了加强筋结构设计，连接螺栓的排布完全匹配阀门上部的安装法兰尺寸。渲染阶段采用工业产品常用的哑光金属材质体系，阀体部分采用铸钢哑光材质，螺栓、阀杆等机加工件采用亮面金属质感，执行器缸筒采用磨砂氧化黑的金属材质，密封件采用丁腈橡胶的哑光深灰材质，整体打光采用三点布光方式，主光源从斜上方45度投射，突出零部件的结构轮廓与装配层次，辅光源补光消除结构死角的死黑区域，轮廓光勾勒执行器与阀体的边缘线条，让整体模型的结构辨识度更高。设计过程中充分考虑了阀门与执行器的扭矩匹配逻辑，执行器的输出扭矩参数对应300ANSI压力等级下球阀的启闭扭矩需求，全通径流道设计满足大流量流体输送的工况要求，金属硬密封结构适配高温、高压、含固体颗粒的流体工况，整体装配结构完全符合工业管道阀门的实际安装规范，可用于阀门产品的结构展示、装配教学、工况模拟演示等场景，每一处连接结构都经过干涉检查，不存在零部件穿模、配合错位的问题，完整还原了该类气动球阀的真实结构特征。
