3英寸对夹式穆勒背止回阀结构设计

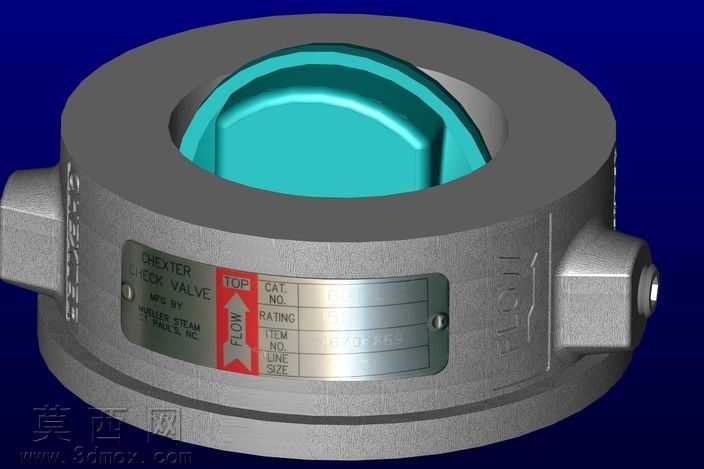

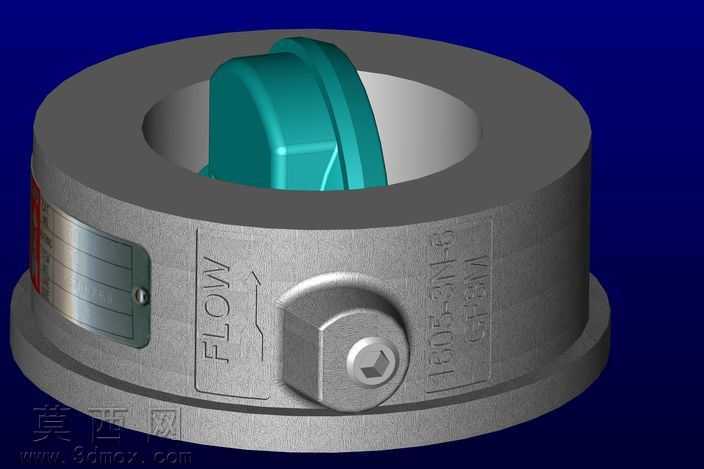

本作品为3英寸规格1601 C类150压力等级的Mueller背止回阀三维建模作品，建模过程中严格参照实物测绘尺寸与工业阀门设计规范完成全参数化构建，整体采用对夹式薄型阀体结构，适配管道法兰间的紧凑安装场景。建模阶段首先完成阀体主体的回转特征构建，精准还原阀体两侧的对夹定位凸台、侧面的连接端结构，以及阀体表面铸造形成的流向标识浮雕特征，确保阀体的安装定位尺寸、通径尺寸、密封面尺寸完全符合对应压力等级的行业标准。其次完成内部阀瓣组件的建模，采用弧形翻板式阀瓣结构，阀瓣与阀座的密封配合面做了精准的贴合公差设计，还原阀瓣绕销轴翻转启闭的运动结构，可直观演示介质正向流通时阀瓣被冲开、介质反向时阀瓣自动回落截断通路的工作原理。模型表面材质做了分层处理：阀体部分采用铸钢材质效果，还原铸造金属的亚光磨砂质感，表面的金属铭牌做了独立建模，还原铭牌上的参数标注区域、红色流向标识条的细节，铭牌的固定铆钉也做了精细化还原；内部阀瓣采用亮面工程塑料或铜质材质效果，与阀体形成清晰的视觉区分，便于观察内部结构。渲染阶段采用深蓝色纯色背景突出阀门主体，打光采用多光源布光方案，主光源从侧上方投射，清晰展现阀体表面的铸造纹理、铭牌的金属反光效果，辅助光源补光消除结构暗部，让阀体侧面的流向标识、连接端的六角结构细节清晰可见。设计过程中充分考虑止回阀的实际功能逻辑，所有活动部件的装配关系完全符合实物装配要求，无结构干涉问题，既可以用于产品展示、安装教学，也可用于管道系统的装配模拟验证，整体模型细节完整，结构还原度高，精准复现了穆勒背止回阀的工业外观与内部构造特点。
