N95口罩防护面罩冲压成型掩模结构

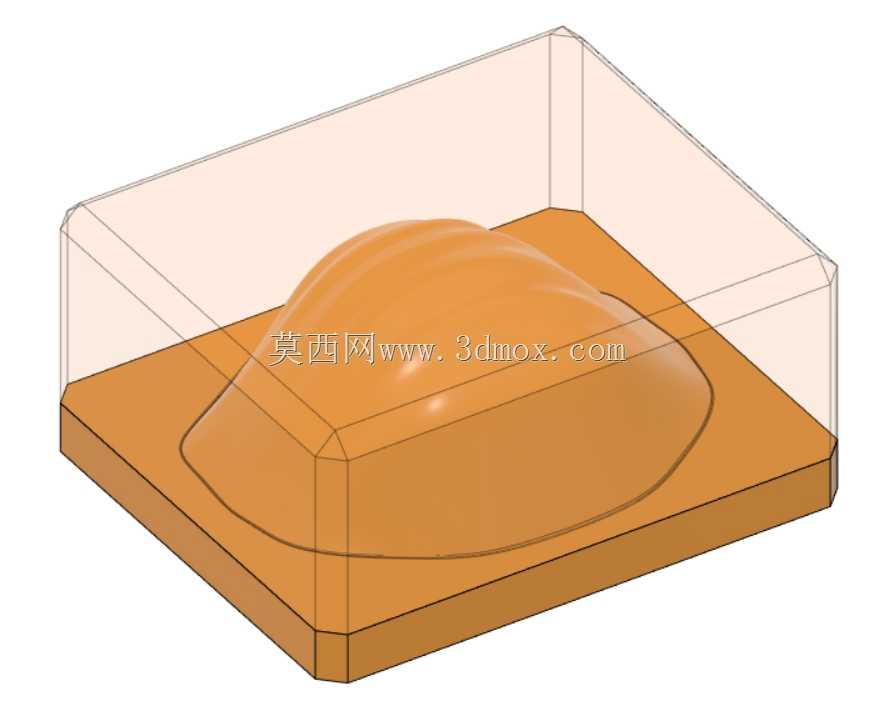

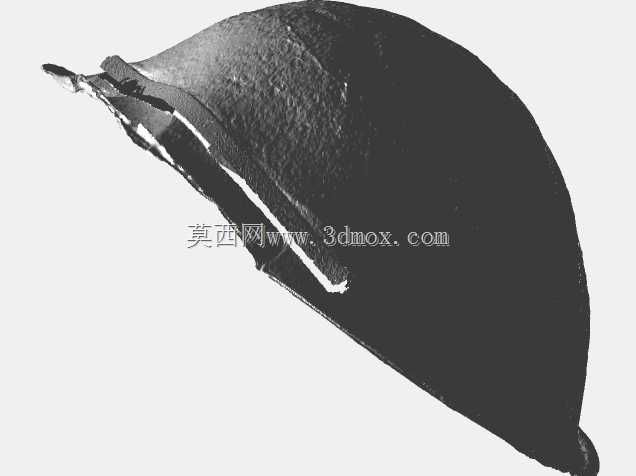

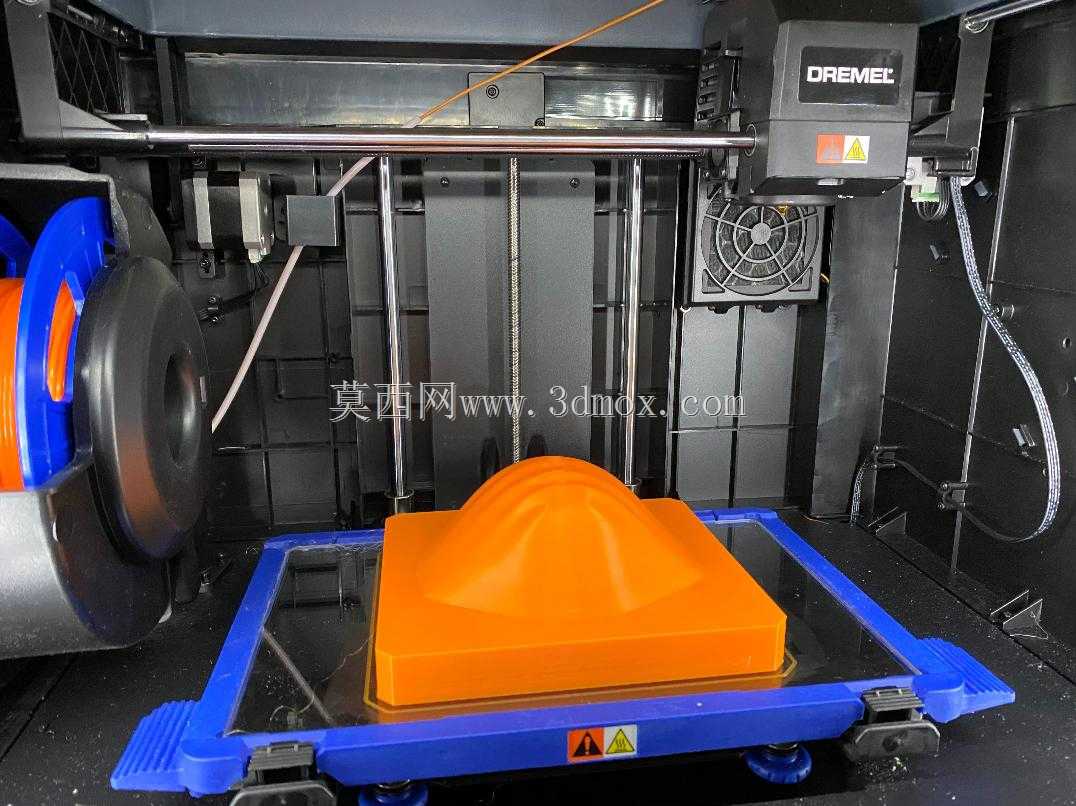

在防疫物资生产的工装配套领域，这类掩模结构是口罩本体压制成型环节的核心接触部件，主要适配平面面料向立体防护形态的冲压定型工序，直接决定成品口罩与面部贴合的密封性能。从实际产线适配来看，该结构可直接安装在常规小型冲压设备的模架工位，安装边界需匹配设备工作台的T型槽间距，模体本身的定位销孔位置需与上下模座的基准孔完全同轴，避免合模时出现错位压痕。设计阶段优先考虑了面部贴合的人体工学弧度，模面的曲面走势完全复刻成年人群面部鼻根至下颌的轮廓曲线，在鼻梁位置预留了0.8mm的压条嵌合让位槽，压制时可同步完成鼻梁筋的预固定，省去后续单独粘贴的工序。模体边缘做了R1.2的圆角过渡，避免冲压过程中裁切面料时出现毛边或纤维拉扯，保证口罩边缘的封边平整度。不同于常规注塑模具的硬接触设计，该掩模的成型面做了细微的网格纹理处理，冲压时可增加面料层之间的摩擦力，避免多层无纺布在压合过程中出现滑移错位，尤其适配熔喷布与纺粘层的复合压制场景。在实际使用场景中，这类掩模不仅可用于工业量产线的冲压工位，也可适配小型桌面级成型设备，用于小批量定制化防护面罩的生产，比如适配不同脸型的儿童款、特殊作业面屏的内衬定型。结构设计上没有采用复杂的抽芯或侧顶机构，整体为一体式曲面结构，安装时仅需通过周边四个固定螺栓完成锁紧，对中调整时可通过模座上的微调螺钉完成0.1mm级的位置校准，合模间隙控制在0.3mm，刚好满足三层到五层口罩面料的压合厚度需求，不会因为间隙过大导致压合不牢，也不会因为间隙过小压断熔喷布的纤维结构影响过滤效率。模体的曲面曲率经过反复验证，在颧骨位置的凸起高度控制在22mm，下颌位置的内收角度为17度，保证成型后的口罩佩戴时不会压迫面部软组织，同时在口鼻位置预留足够的呼吸空腔，减少佩戴时的闷堵感。在小批量试制场景中，该结构也可作为三维扫描逆向建模的基准件，快速衍生出不同尺寸规格的系列化掩模，适配不同年龄段、不同防护等级的面罩生产需求，无需从零开始搭建曲面模型，大幅缩短工装开发的周期。
