车载剪式螺旋顶升支撑结构设计

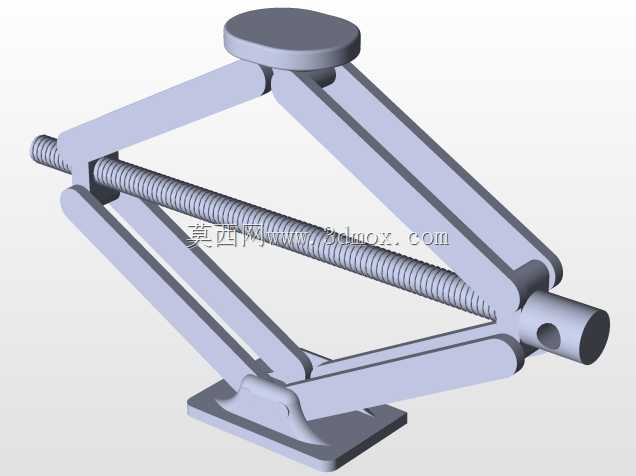

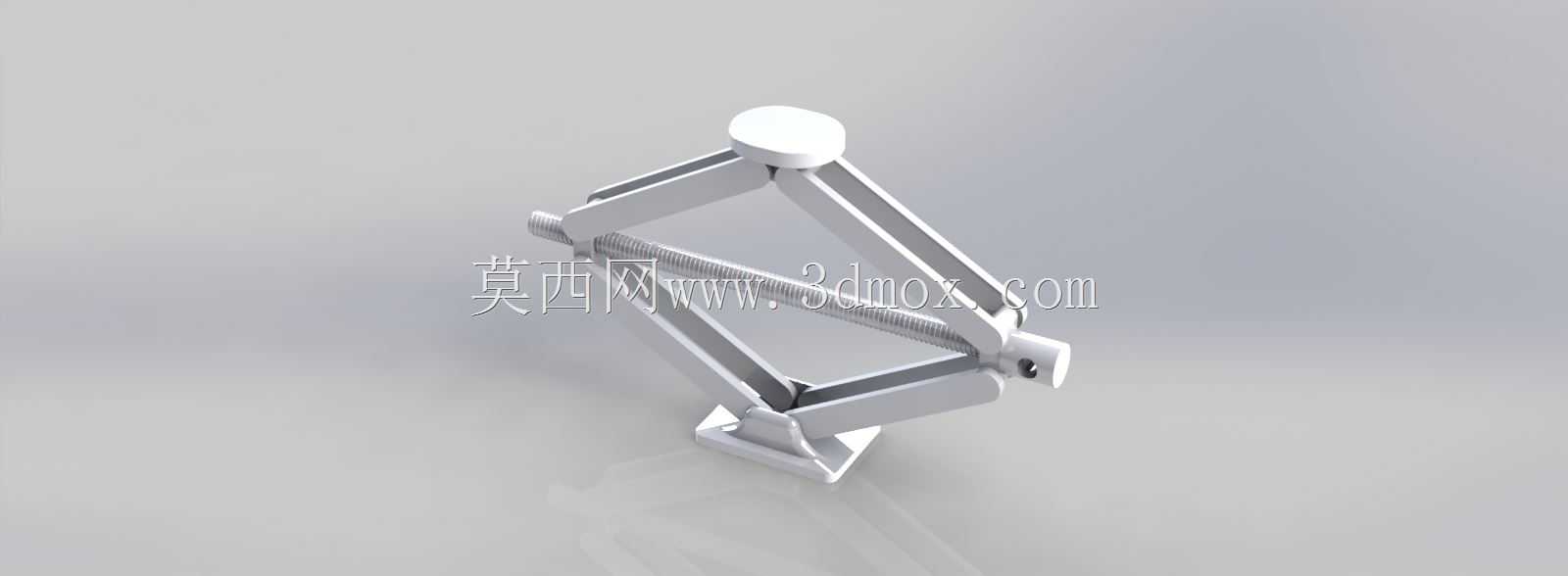

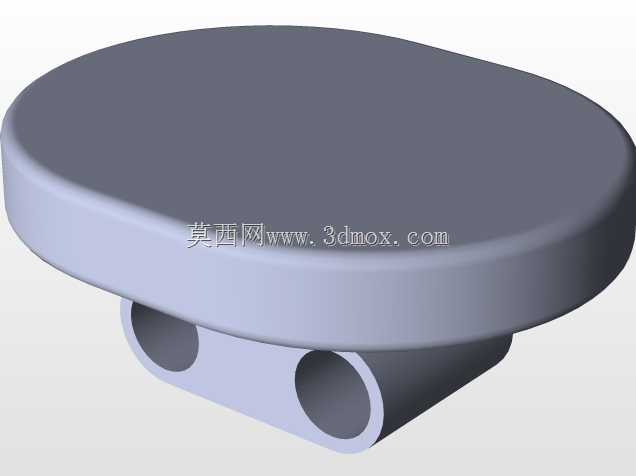

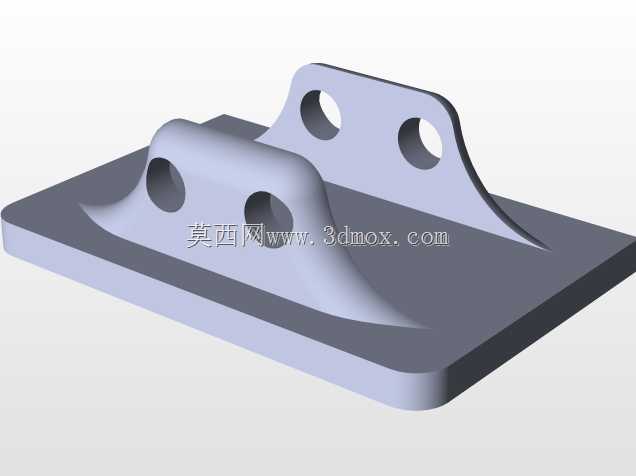

日常车辆维保场景里，剪式螺旋千斤顶是私家车主、小型汽修门店最常用的便携顶升器具，这类结构完全依靠螺纹副的机械自锁特性承载，不存在液压结构的油封泄漏、泄压回落风险，存放时可以完全折叠收拢，占用后备箱储物空间极小，适配绝大多数家用轿车、小型SUV的换胎、底盘检查作业需求。从结构设计逻辑来看，这套剪式顶升结构采用对称铰接的菱形连杆布局，上下两端分别设置支撑托块与底座承力面，中间贯穿的传动丝杠两端分别加工正、反旋向的梯形螺纹，转动丝杠时两侧铰接臂的夹角同步变化，就能实现整体高度的升降调节，梯形螺纹的大导程角设计既保证了顶升过程的传动效率，又能在任意顶升位置实现机械自锁，无需额外锁止结构即可稳定承载，避免作业过程中支撑失效的安全隐患。设计过程中首先要明确安装边界，收拢状态下整体厚度不超过60mm，能够轻松放入车辆备胎槽的预留储物空间，最大顶升高度通常控制在350mm-400mm区间，完全覆盖家用轿车底盘离地间隙的顶升需求，额定承载1.5吨-2吨的规格即可满足绝大多数家用车的单轮顶升载荷要求。底座采用加宽的平板式设计，作业时能够增大与地面的接触面积，降低单位面积压强，即使在非硬化的松软路面临时作业，也能通过垫入硬质垫板进一步分散载荷，避免底座下陷引发安全问题；顶部的支撑托块采用圆弧内凹造型，能够精准卡入车辆底盘预设的顶升支撑位，避免顶升过程中托块滑移错位。整个结构的铰接销轴都采用间隙配合设计，长期使用后可通过销轴处的润滑脂注油孔补充润滑，降低铰接位的磨损量，延长整体使用寿命，所有受力臂都采用冲压成型的钢板构件，在保证结构强度的前提下尽可能控制整体自重，整套器具总重通常不超过3公斤，单人即可轻松取放、操作，不需要额外的动力源，仅靠随车配套的摇杆转动丝杠就能完成顶升作业，相比液压类顶升工具，维护成本极低，不存在定期补充液压油、更换密封件的需求，长期存放也不会出现性能衰减。在实际使用场景中，除了车载应急换胎作业，这类小型剪式顶升结构也可用于家用设备安装、小型机具维修时的高度微调、临时支撑，适配多类轻载顶升的作业需求，结构简单可靠，故障点极少，是民用轻载起重支撑领域非常成熟的结构方案。
