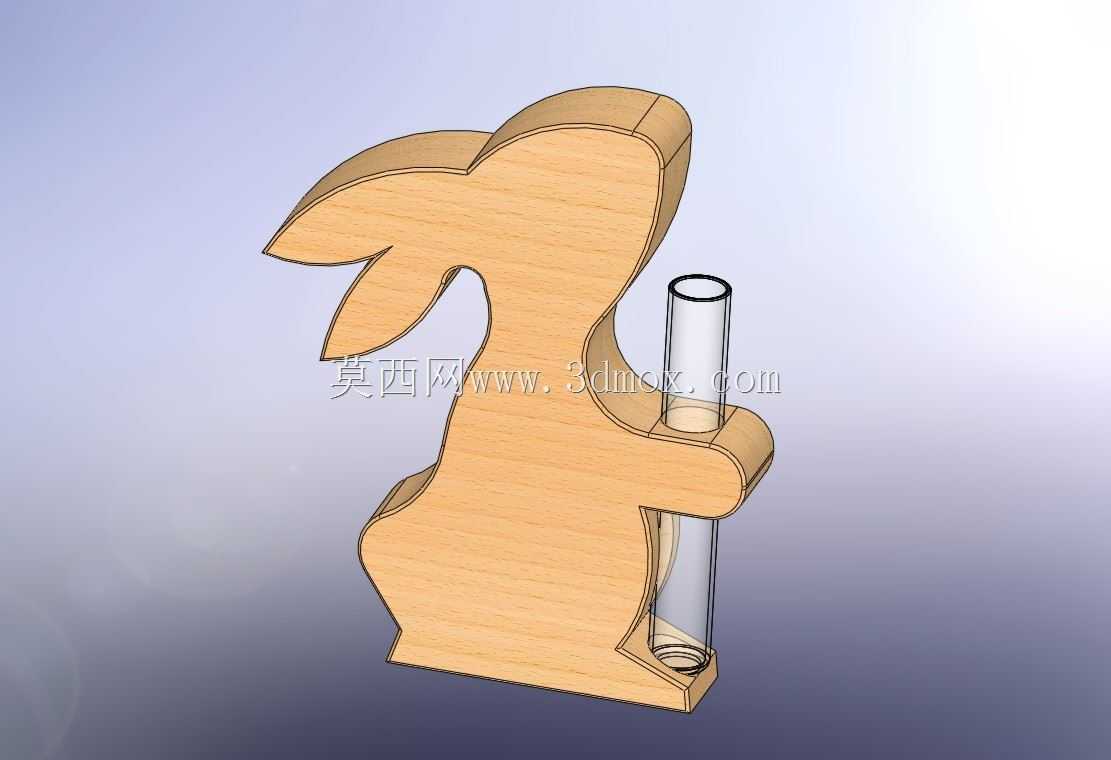

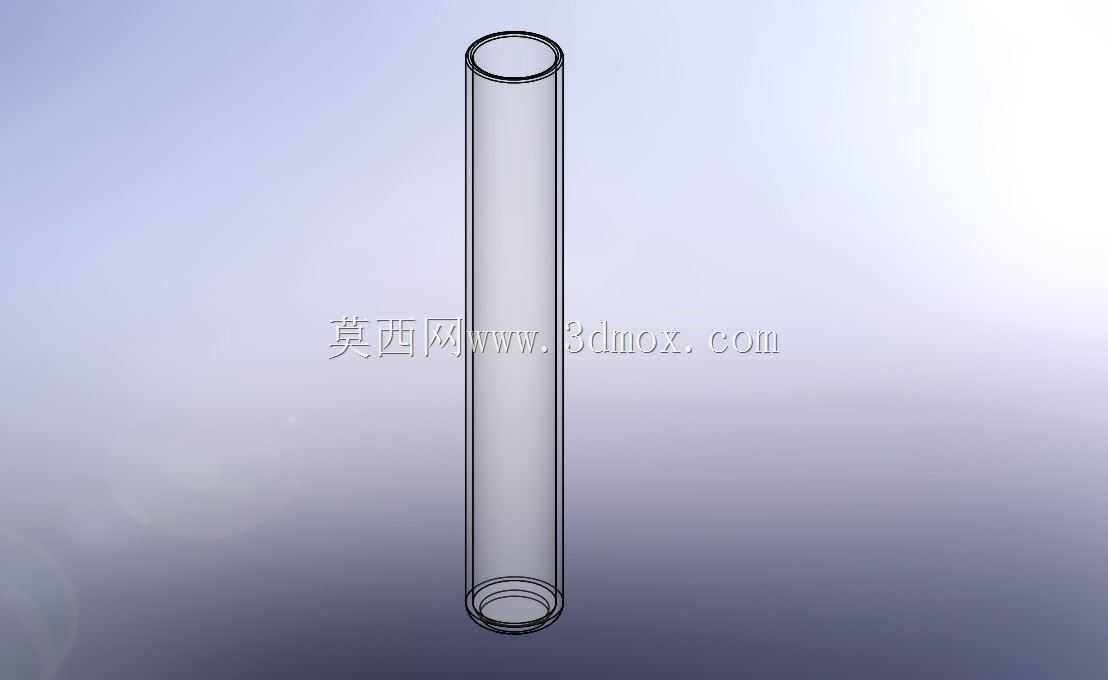

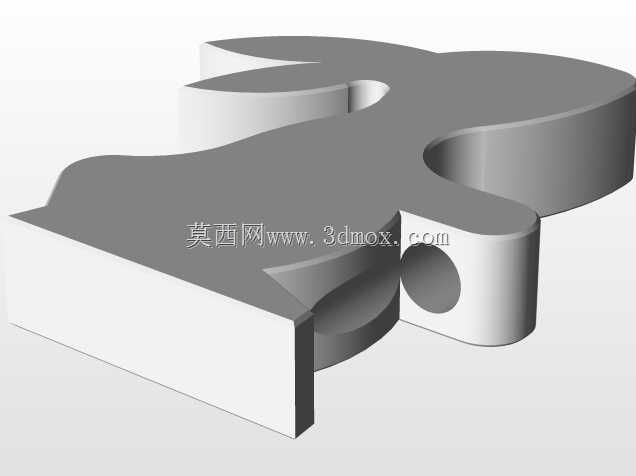

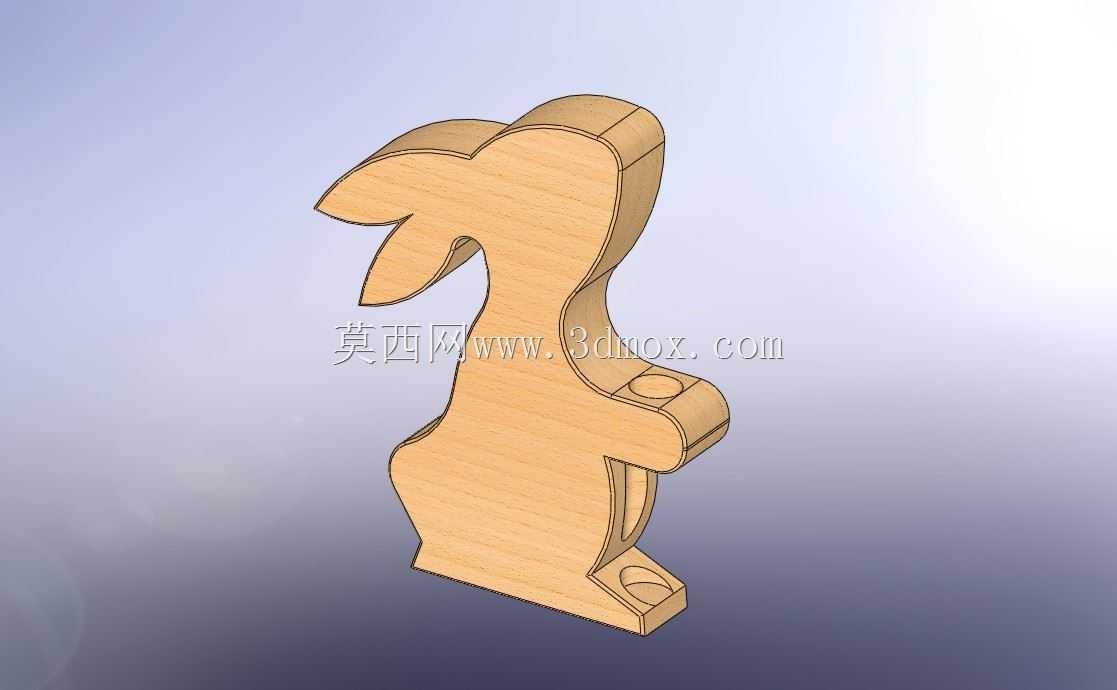

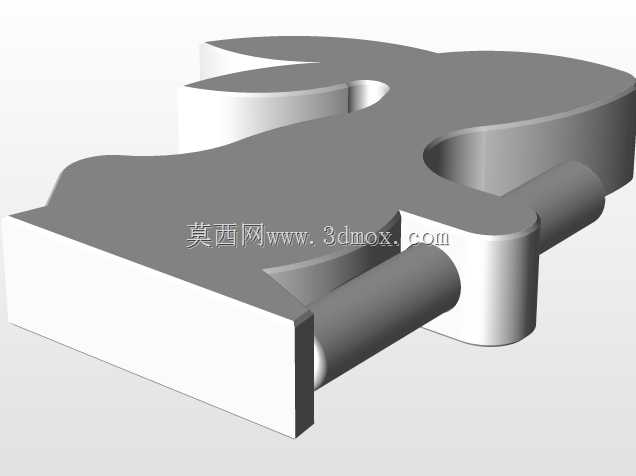

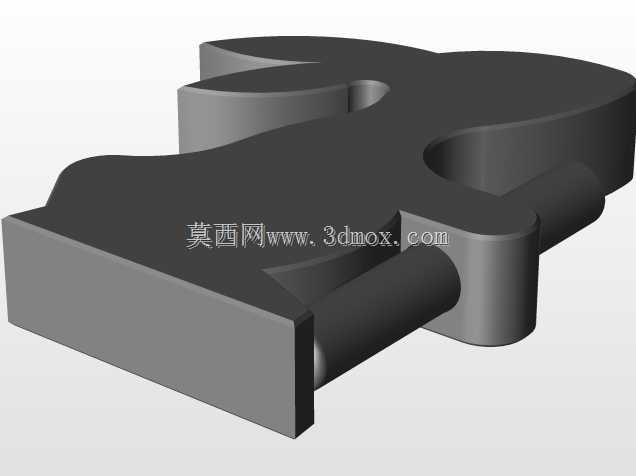

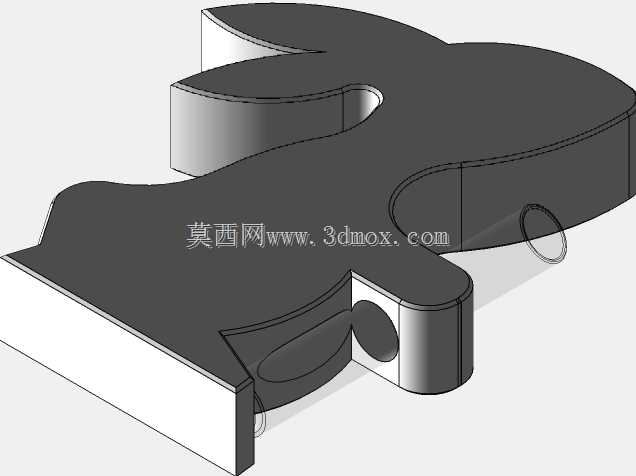

这款木质兔子造型的试管承托结构,最初的设计出发点是适配节日场景下的桌面装饰与小型容器承载需求,整体采用层压木质板材切割拼接成型,加工方式适配常规激光切割设备,无需复杂的曲面加工工序,普通的板材加工产线即可完成批量生产。从功能层面来看,结构预留的竖直贯通腔体可以稳定承托标准直径的玻璃试管,腔体上下边缘做了圆弧倒角处理,避免玻璃试管在取放过程中被木质毛边刮蹭产生划痕甚至碎裂,腔体的内径尺寸与常规15mm直径的实验室试管、花艺试管完全匹配,既可以作为水培植物的承载底座,放置单支鲜切花做桌面微景观装饰,也可以在节日活动中用来盛放小型糖果、装饰彩珠,或是作为香薰扩香棒的承托座使用。结构的整体轮廓采用侧影式兔子造型,耳朵部分做了分层突出的造型处理,既还原了兔子的形态特征,又通过分层结构提升了整体的结构强度,避免薄型板材在长期使用过程中出现弯折变形。底部做了加宽的平直支撑边,支撑边的宽度经过配重核算,即使试管内注满清水,整体结构的重心也落在支撑面范围内,不会出现侧翻倾倒的问题,放置在平整的桌面、置物架上都能保持稳定。从安装边界来看,整体结构的最大外轮廓宽度不超过120mm,高度不超过180mm,厚度与板材厚度保持一致,占用桌面面积极小,不会对桌面其他物品的摆放造成干扰。拼接结构采用卡槽式互锁设计,不需要额外的胶水或者金属紧固件即可完成组装,用户拿到切割好的板材零件后,按照卡槽对位即可拼合成完整结构,拆卸后可以平板状态收纳,大幅降低仓储和运输过程中的空间占用。在实际应用场景中,这类结构除了节日装饰用途外,也可以放置在咖啡馆、文创店的桌面作为小型花艺承载件,或是作为儿童手工活动的组装套件,让参与者在拼接过程中了解简单的结构力学知识,木质表面可以根据使用需求做涂漆、烫印、贴纸等二次装饰处理,适配不同的场景风格需求。结构的腔体位置经过重心校核,试管插入后整体的重心偏移量控制在3mm以内,即使受到轻微的桌面碰撞,试管也不会从腔体中滑落,日常使用的稳定性足够。板材的厚度选择上兼顾了结构强度与材料成本,常规使用9mm厚度的密度板或者实木多层板即可满足强度要求,不需要使用过厚的板材造成材料浪费。
