方屏液晶显示器外观结构三维数模

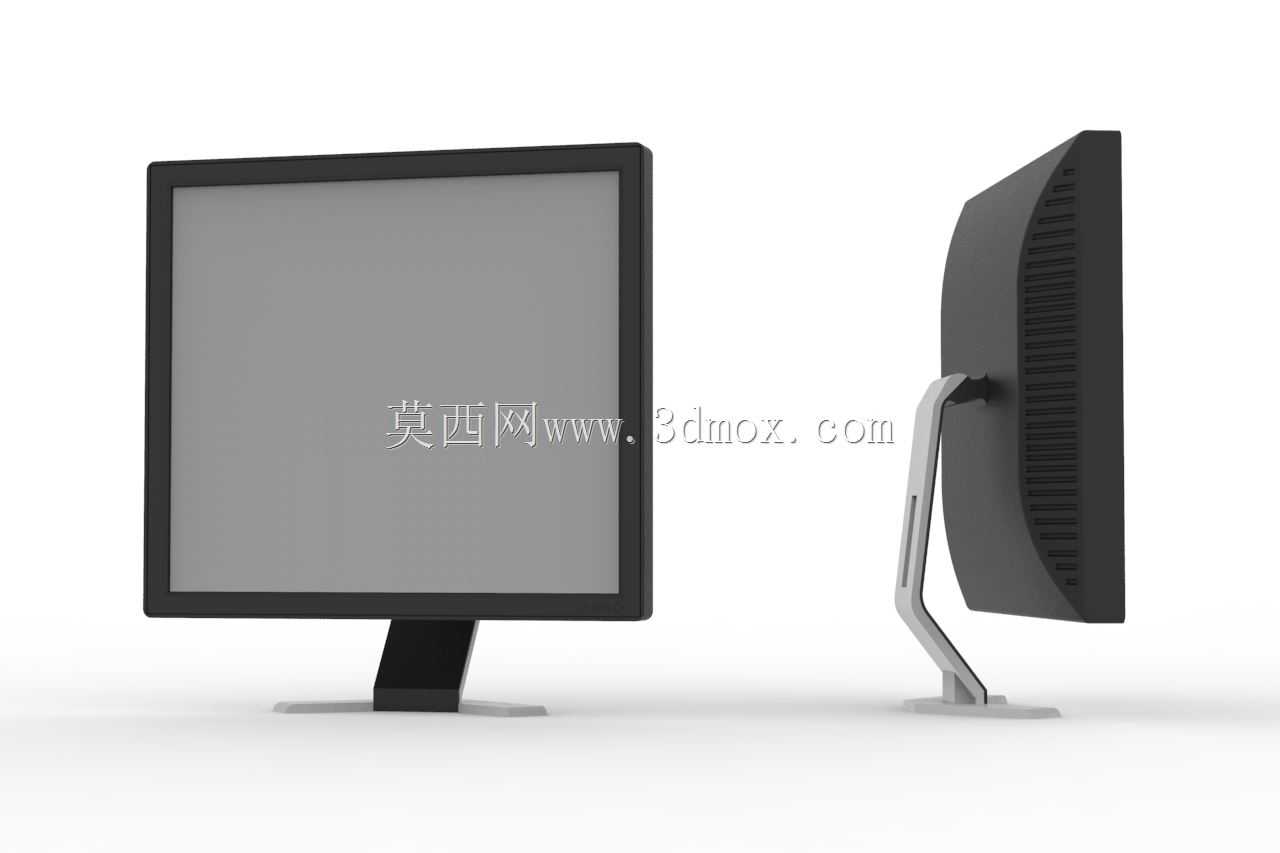

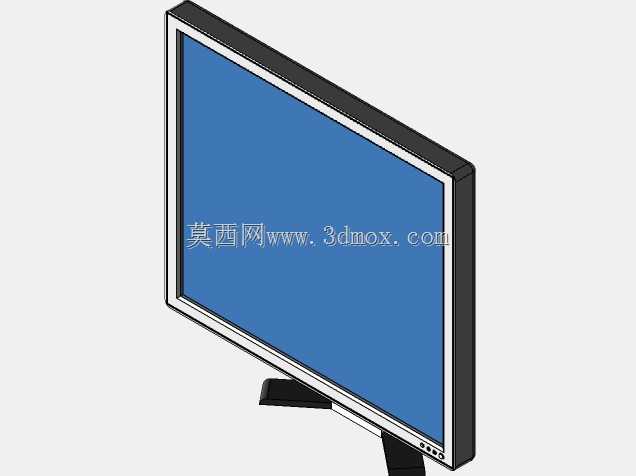

该模型还原的是正屏比例桌面液晶显示器，这类显示设备在工业控制工位、早期办公场景、嵌入式操作终端中仍有大量应用，相比宽屏显示器，方屏在竖向显示工控界面、文本排版、老式专业软件操作界面时，能减少横向冗余空间，提升单屏有效信息展示密度。从结构设计来看，模型完整还原了显示面板前壳、后壳散热格栅、可调角度支架、底座安装结构的全部细节，前壳边框做了窄边过渡处理，边缘做了R2左右的圆角倒角，避免装配时的锐边划伤，同时兼顾外观的整体性。后壳的散热格栅采用竖向长条开槽设计，开槽宽度控制在1.8mm，既保证内部驱动板、电源板的热空气流通散热，又能防止较大异物进入机壳内部，格栅区域的加强筋在模型中也做了等距排布还原，保证后壳的结构强度，避免长时间使用出现翘曲变形。支架部分采用两段式铰接结构，铰接处的阻尼转轴位置做了结构预留，实际生产中该位置会装配阻尼轴，实现屏幕俯仰角度的调节，调节范围通常在-5度到20度之间，适配不同坐姿、不同安装高度下的观看视角，支架与底座的连接采用卡扣加螺丝的固定方式，底座为平底配重结构，接触桌面的区域预留了防滑胶垫的安装位，保证设备放置时的稳定性，避免触碰后出现滑移倾倒。安装边界方面，该款显示器的屏幕对角线尺寸对应17英寸正屏规格，整机宽度约370mm，高度约390mm，底座前后深度约200mm，背部预留了标准VESA壁挂孔位，可适配壁挂支架、悬臂支架的安装需求，满足不同工位的安装场景，比如生产线旁的壁挂式操作终端、监控室的多屏拼接工位，都可以通过壁挂孔实现快速安装。模型中还还原了屏幕面板的装配层级，前壳与面板之间预留了0.3mm的装配间隙，用于粘贴缓冲泡棉，避免运输、使用过程中面板与硬塑壳直接接触导致的屏幕碎裂，后壳的接口区域也做了位置预留，对应电源接口、VGA信号接口的开孔位置，与实际量产产品的接口排布完全一致。在进行设备配套设计时，比如嵌入式操作台的屏幕开孔、桌面工位的设备布局规划，都可以直接参考该模型的尺寸边界进行干涉检查，避免后期装配时出现尺寸不匹配的问题，支架的转动行程也在模型中做了运动范围的还原，可直接用于验证角度调节过程中与周边设备的间隙是否满足安全距离要求。
