卧式自吸离心泵结构设计方案

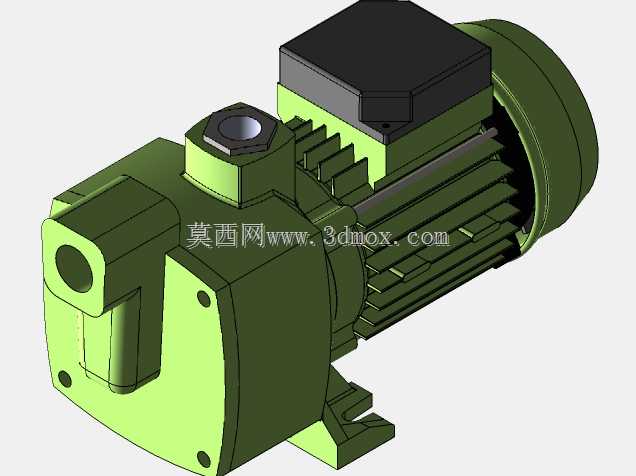

这款卧式自吸结构的泵组，在民用供水、小型农田灌溉、暖通系统水循环、小型工业设备冷却循环场景中应用十分广泛，不需要在启动前额外灌注引水，首次使用完成腔室注水后，后续启停均可自动完成抽气引流，对安装现场的管路布置容错率更高，适合管路进口存在一定气段、无法实现完全倒灌安装的工况。从结构布局来看，泵体与驱动电机采用同轴直联的集成式设计，取消了传统联轴器连接的冗余结构，整体轴向尺寸更紧凑，安装时不需要额外找正同轴度，对安装基座的平面度要求相比分体式泵组更低，普通水泥基础或者钢制支架均可满足安装固定需求，底部的安装支脚预留了标准螺栓过孔，可直接适配常规民用泵组的安装孔距，替换老旧同参数泵组时不需要重新打孔改造基座。泵头部分的水力流道采用渐扩式压水室设计，进水口为轴向水平布置，出水口垂直向上设置，可适配不同走向的管路连接需求，进水口处预留了外螺纹接口，可直接对接标准管径的镀锌管或者PPR管路，泵腔顶部设置了注水螺塞，首次使用时可从此处加注引水，日常维护时也可通过该位置排空腔室内的存水，避免冬季低温冻裂泵壳。电机部分采用全封闭风冷结构，外壳的散热筋沿轴向均匀排布，运行时自带的风叶可带动空气沿散热筋表面流动，带走绕组产生的热量，即使在露天无遮挡的安装场景下，也能保证电机温升控制在合理区间，顶部的接线盒采用密封结构，可防止雨水或者喷淋水进入接线端子造成短路，接线腔预留了标准电缆格兰头安装位，现场布线时可直接适配常规规格的供电电缆。建模过程中对泵体与电机的连接止口做了精确的配合公差设计，止口定位面的同轴度公差控制在0.02mm以内，可保证装配后叶轮与泵腔的间隙均匀，避免运行时出现叶轮擦碰泵壳的问题，同时对密封件的安装槽位做了尺寸校核，可适配标准规格的机械密封，不需要定制非标密封件，后期维护更换配件的成本更低。整体结构的外形轮廓做了圆角过渡处理，没有尖锐的凸起棱角，搬运安装过程中不容易划伤操作人员，泵体外壳的壁厚按照1.6MPa的承压标准设计，可满足常规低压流体输送的强度需求，不需要额外做加强筋结构即可保证运行时的结构刚度，避免泵体在水压作用下产生形变影响密封性能。
